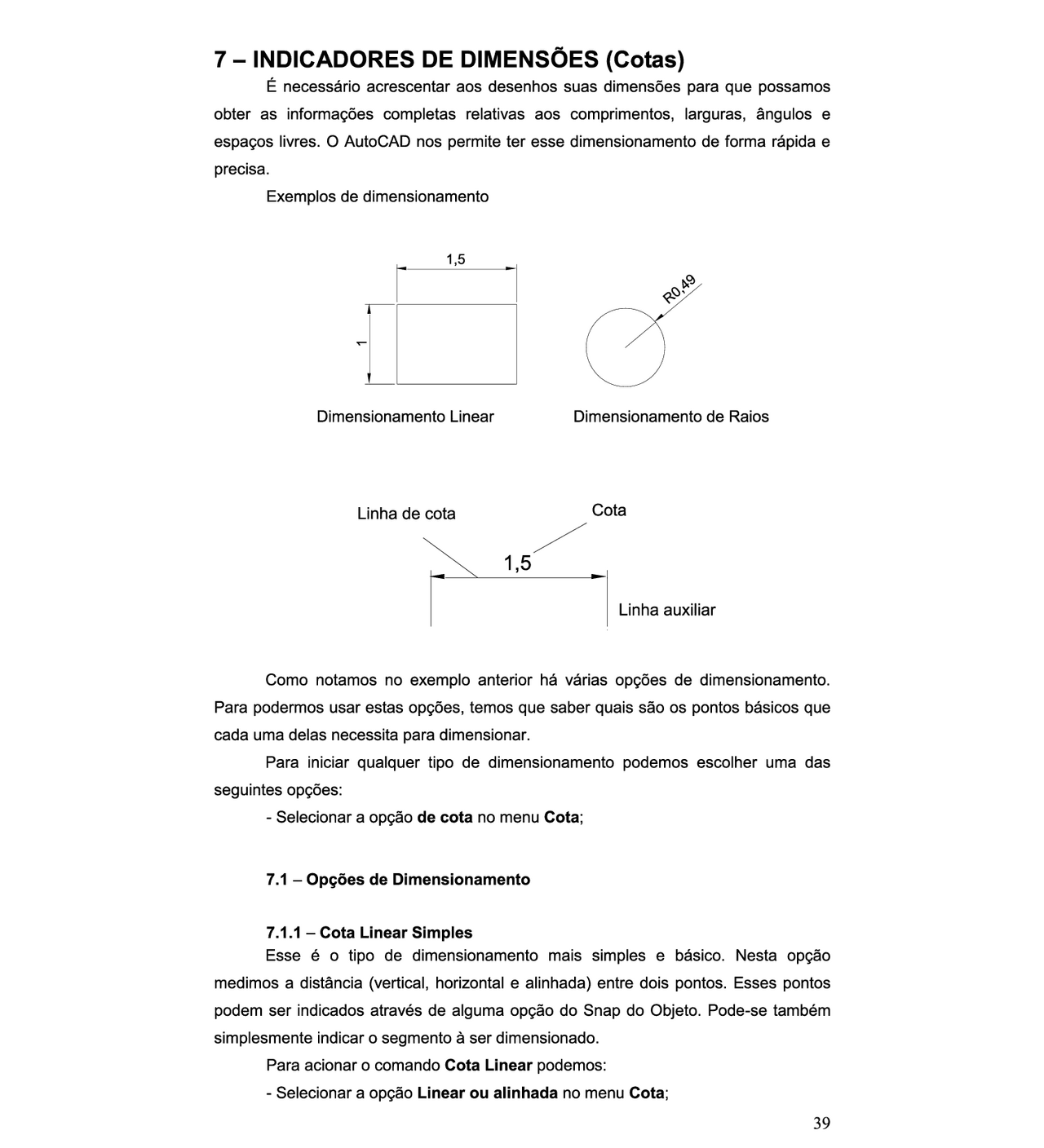

7 - INDICADORES DE DIMENSÕES (Cotas) É necessário acrescentar aos desenhos suas dimensões para que possamos obter as informações completas relativas aos comprimentos, larguras, ângulos e espaços livres. O AutoCAD nos permite ter esse dimensionamento de forma rápida e precisa. Exemplos de dimensionamento 1 , Dimensionamento Linear Dimensionamento de Raios Linha de cota A Cota 1,5 Linha auxiliar , Como notamos no exemplo anterior há várias opções de dimensionamento. Para podermos usar estas opções, temos que saber quais são os pontos básicos que cada uma delas necessita para dimensionar. Para iniciar qualquer tipo de dimensionamento podemos escolher uma das seguintes opções: - Selecionar a opção de cota no menu Cota; 7.1 — Opções de Dimensionamento 7.1.1 — Cota Linear Simples Esse é o tipo de dimensionamento mais simples e básico. Nesta opção medimos a distância (vertical, horizontal e alinhada) entre dois pontos. Esses pontos podem ser indicados através de alguma opção do Snap do Objeto. Pode-se também simplesmente indicar o segmento à ser dimensionado. Para acionar o comando Cota Linear podemos: - Selecionar a opção Linear ou alinhada no menu Cota; 39
