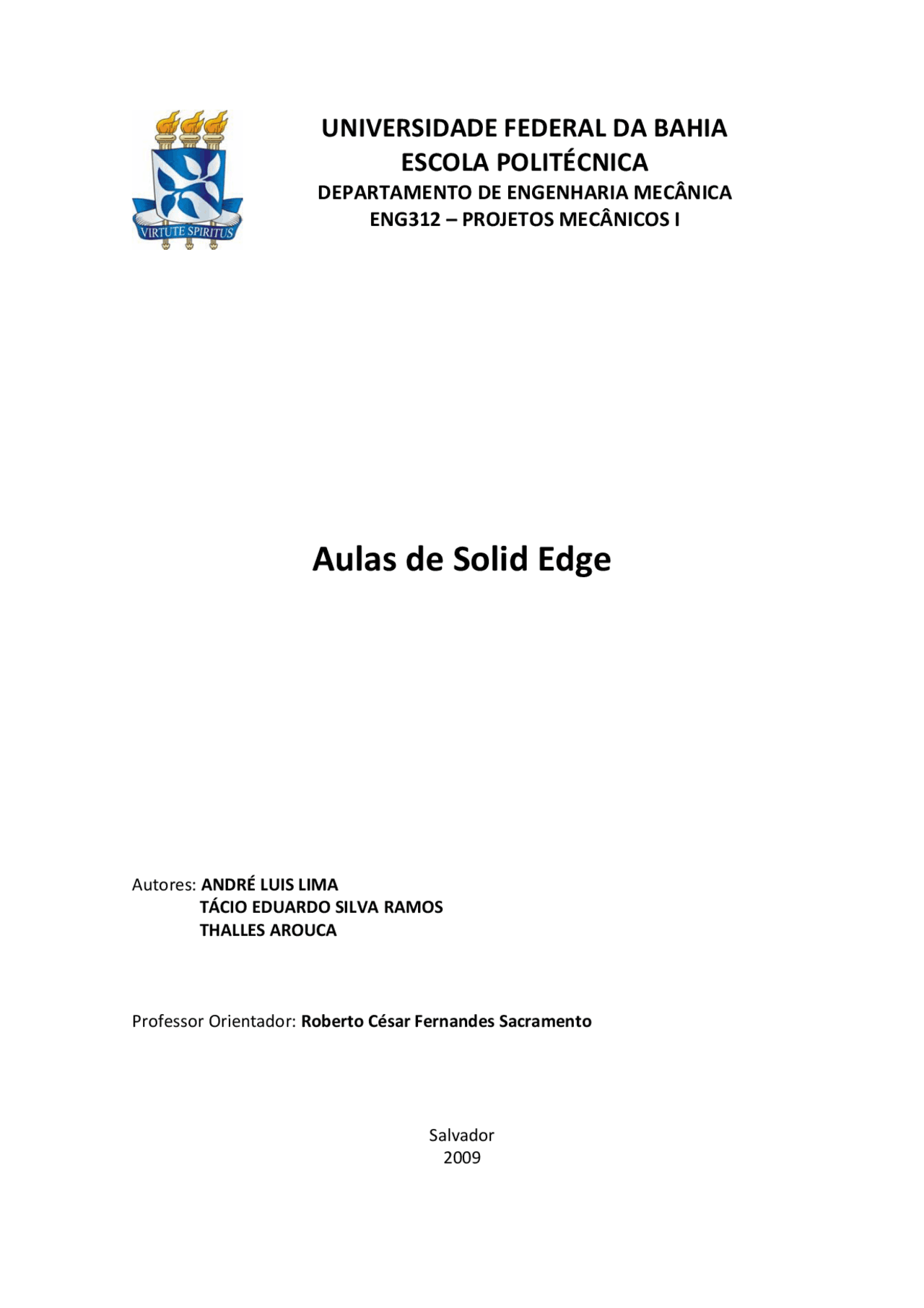

Autores: ANDRÉ LUIS LIMA TÁCIO EDUARDO SILVA RAMOS THALLES AROUCA
Professor Orientador: Roberto César Fernandes Sacramento
Salvador 2009
Autores: ANDRÉ LUIS LIMA TÁCIO EDUARDO SILVA RAMOS THALLES AROUCA
Professor Orientador: Roberto César Fernandes Sacramento
Curso: Engenharia Mecânica Área de Concentração: Projetos Mecânicos
Trabalho apresentado à disciplina ENG-312 Projetos Mecânicos I.
Salvador 2009
1. Introdução
Atualmente a competitividade do mercado gera a necessidade de uma formação cada vez mais diferenciada para os profissionais de engenharia. A capacidade de utilizar ferramentas computacionais que otimizem o tempo e os resultados pode determinar o sucesso deste profissional. Atentando para esse contexto o Projeto CAD foi criado como uma iniciativa de tornar acessível o aprendizado dessa ferramenta de desenho amplamente difundida e utilizada em projetos mecânicos em geral, o CAD.
O Trabalho de Cad é essencialmente constituído por aulas laboratoriais. O início é normalmente expositivo, sendo em seguida exigidos alguns trabalhos aos alunos com aplicação do assunto exposto. Privilegia-se um trabalho autônomo dos alunos da disciplina sobre o desenvolvimento dos trabalhos propostos.
Sheet Metal: É utilizado para a criação de modelos de peças em chapas individuais, também construídos pela adição ou remoção de material de features base. Possui extensão *.psm; Weldment: ambiente de montagem com soldas entre peças, possui extensão *.pwd; Assembly: É utilizado para a criação de uma montagem usando peças e submontagens existentes. Também é possível construir novas peças no contexto da montagem. (MONTAGENS DIVERSAS). Possui extensão *.asm; Drawing : ambiente 2D do solid edge, onde uma peça pode ser gerada a partir de uma modelagem 3D ou um desenho 2D pode ser construído diretamente, possui extensão *.DFT;
3. O Ambiente Solid Part.
Como foi mencionado anteriormente, este é o ambiente onde poderemos modelar peças. Consiste em desenharmos um sólido base, como por exemplo, um retângulo ou cilindro, e sair aplicando comandos de edição para chegarmos a uma peça desejada.
Exemplo:
Visão Geral do Ambiente Solid Part:
Barra de Menu: Segue o padrão Windows, contém todos os Menus do Solid Edge.
Barra Principal: Possibilita um acesso rápido a comandos utilizados com mais freqüência, por exemplo, salvar ou abrir arquivos , comandos de renderização e visualização.
Barra Dinâmica: Exibe diferentes opções de acordo com o comando selecionado, nesta barra o usuário pode visualizar quantas etapas faltam para terminar um comando acionado.
2.1. Comandos de Enquadramento:
Pan: Consiste em pressionarmos com o botão esquerdo (BE) do mouse na tela e arrastar na tela de modo a enquadrarmos o detalhe requerido. Para sair do comando pressionamos esc ou clica-se a ferramenta de seleção (Select Tool).
Fit: Traduzindo seria enquadrar. O comando enquadra todo o projeto de tal formar que o mesmo possa ser observado como um todo na área de trabalho.
Zoom: Possibilita a ampliação ou redução da visualização de uma peça. Pode ser realizado de duas formas:
Zoom Área: É feito através do processo de enquadramento de uma região especifica do projeto. Pode-se ter sua região ampliada o quanto o usuário necessitar. Geralmente, para redimensionar o desenho na área de trabalho usa-se o comando Fit , conforme visto anteriormente.
Página 11 de 33
2.2. Comandos de Visualização:
Rotate: Rotaciona a peça em qualquer direção e pode realizar o movimento em mais de um eixo ao mesmo tempo. É o comando mais utilizado para promover a visualização de uma peça.
Spin About: Deve selecionar a face de uma peça e em seguida escolhe-se um dos dois ixos sugeridos. Observe que podemos realizar movimento apenas em torno deste eixo escolhido.
Look at Face: é utilizado para visualizar uma face selecionada.
Common Views: Pode mostrar as faces de uma peça, promove rotações de 30 em 30 graus e mostra a vista em perspectiva isométrica.
2.3. Named Views:
Com esta opção podemos visualizar vistas específicas da peça, sem precisar saber dos atalhos. Mas com o tempo e uso, os atalhos mencionados anteriormente serão totalmente aprendidos, pois o mesmo viabiliza agilidade na execução de um projeto.
Named Views:
Part Painter: ao clicar nesta opção, a barra dinâmica é alterada, possibilitando a escolha de um estilo de cor para a peça ( style ) e bem como a forma de seleção ( select ).
2.6. Tipos de Planos de Referência:
Coincidente Plane: Plano coincidente; seleciona-se diretamente o plano com o mouse.
Parallel Plane: Plano paralelo; seleciona-se com o mouse um plano base e em seguida determina-se a distância do plano paralelo ao plano base.
Angled Plane: Plano angular; seleciona-se dois planos base e em seguida determina-se um ângulo para ser encontrado o plano angular.
Perpendicular Plane: Plano perpendicular; seleciona-se um plano base e em seguida seleciona-se o plano angular a este plano.
Forma de Seleção
Estilo de Cores
Coincident Plane by Axis: Plano coincidente a um eixo; Se selecionarmos diretamente um plano de referência, este já se torna o referido plano. Mas se quisermos ter um eixo sobre a peça, devemos selecionar duas faces adjacentes da peça.
Plane Normal To Curve: Plano normal a uma curva; geralmente seleciona-se uma aresta de uma peça que servirá de guia do referido plano. Plane by 3 points: Plano a partir de 3 pontos; como o próprio nome diz, é um plano definido a partir da seleção de três pontos na área de trabalho.
Tangent Plane: Plano tangente; para encontrarmos este plano, devemos ter na peça alguma circunferência que fornecerá a opção de tangência.
Feature´s Plane: Plano da feature; Fornece-nos um plano a partir de uma feature. Não é comum sua utilização.
Last Plane: Último plano; Podemos acessar o ultimo plano definido pelo usuário.
2.7.Comando de Cotagem
- SmartDimension (para cotagem de elementos inteiros, porexemplo linhas e círculos.
-Distance Between (para cotagem de distância entre elementos, por exemplo distância entre duas linhas, dois centros de circunferência).
- Angle between (para cotagem de ângulos entre elementos).
Linha
Linha dividida em três partes
2.9.Encerrando o estudo sobre configurações do Solid Edge:
Clique na Barra de Menu em Tools (Ferramentas), depois em Options (opções) que será mostrado na área de trabalho a seguinte caixinha:
Se estiver com qualquer problema de configuração no software, existe essa tela para conferir se tem algo alterado em relação ao padrão.
A essência do Solid Edge consiste na modelagem de sólidos a partir de planos de referência e faces de peças.
3.1. Sketch (Rascunho).
Pode-se acessar o ambiente de rascunho (sketch) clicando no ícone na barra de feature. Após o clique do ícone deve se selecionar um dos planos de referência ou uma face planar da peça. O plano de trabalho é rotacionado de tal forma que o plano selecionado coincida com o plano de trabalho da área de trabalho. Surgem então duas novas barras para a construção do rascunho, a barra draw (desenho) e a barra features and relationships (relações).
Barra Draw
Barra Features and Relationships
3.2. Barra Draw:
