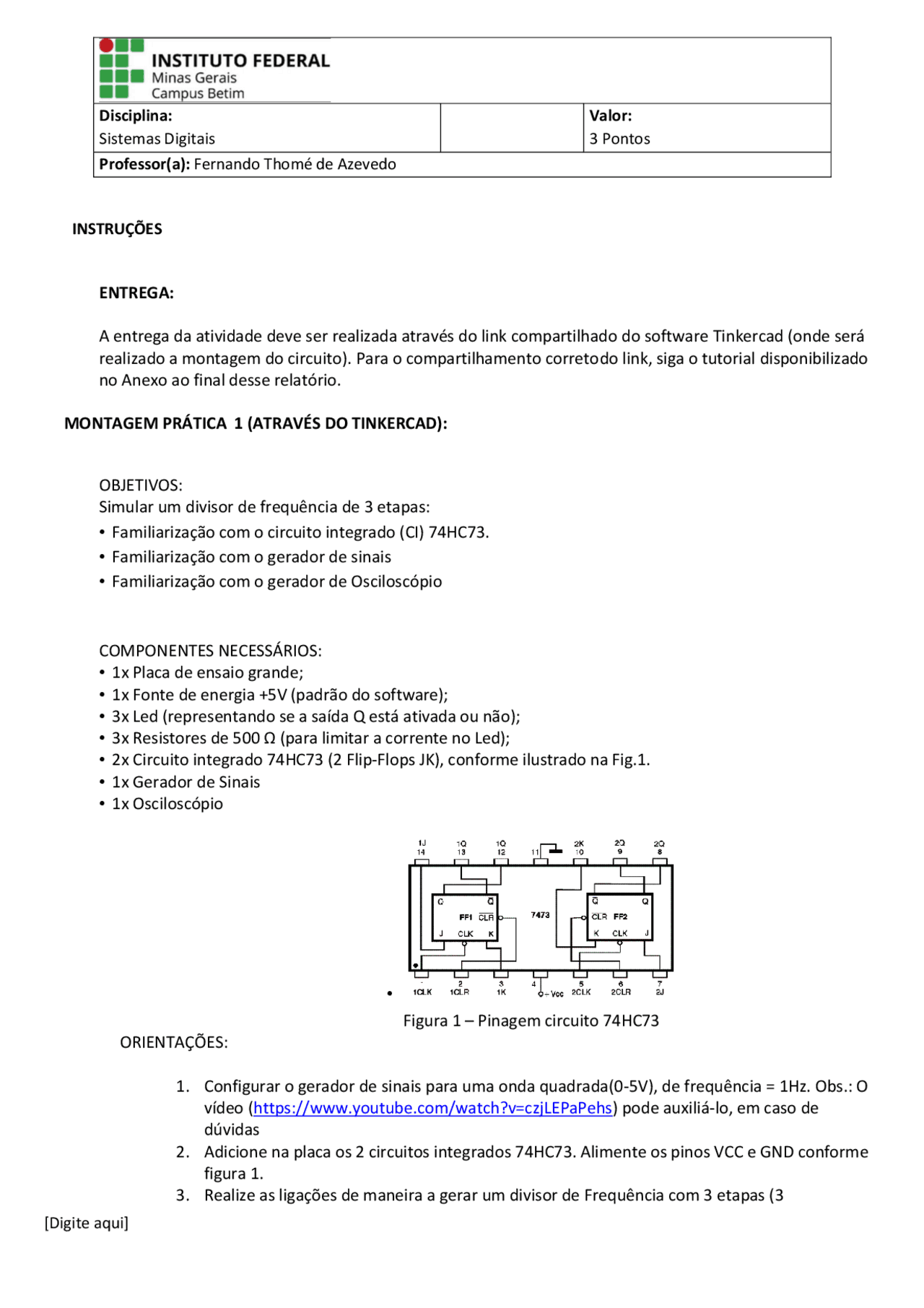

[Digite aqui]
Disciplina:
Sistemas Digitais
Valor:
3 Pontos
Professor(a): Fernando Thomé de Azevedo
INSTRUÇÕES
ENTREGA:
A entrega da atividade deve ser realizada através do link compartilhado do software Tinkercad (onde será
realizado a montagem do circuito). Para o compartilhamento correto do link, siga o tutorial disponibilizado
no Anexo ao final desse relatório.
MONTAGEM PRÁTICA 1 (ATRAVÉS DO TINKERCAD):
OBJETIVOS:
Simular um divisor de frequência de 3 etapas:
• Familiarização com o circuito integrado (CI) 74HC73.
• Familiarização com o gerador de sinais
• Familiarização com o gerador de Osciloscópio
COMPONENTES NECESSÁRIOS:
• 1x Placa de ensaio grande;
• 1x Fonte de energia +5V (padrão do software);
• 3x Led (representando se a saída Q está ativada ou não);
• 3x Resistores de 500 Ω (para limitar a corrente no Led);
• 2x Circuito integrado 74HC73 (2 Flip-Flops JK), conforme ilustrado na Fig.1.
• 1x Gerador de Sinais
• 1x Osciloscópio
•
Figura 1 – Pinagem circuito 74HC73
ORIENTAÇÕES:
1. Configurar o gerador de sinais para uma onda quadrada(0-5V), de frequência = 1Hz. Obs.: O
vídeo (https://www.youtube.com/watch?v=czjLEPaPehs) pode auxiliá-lo, em caso de
dúvidas
2. Adicione na placa os 2 circuitos integrados 74HC73. Alimente os pinos VCC e GND conforme
figura 1.
3. Realize as ligações de maneira a gerar um divisor de Frequência com 3 etapas (3
