Tutorial

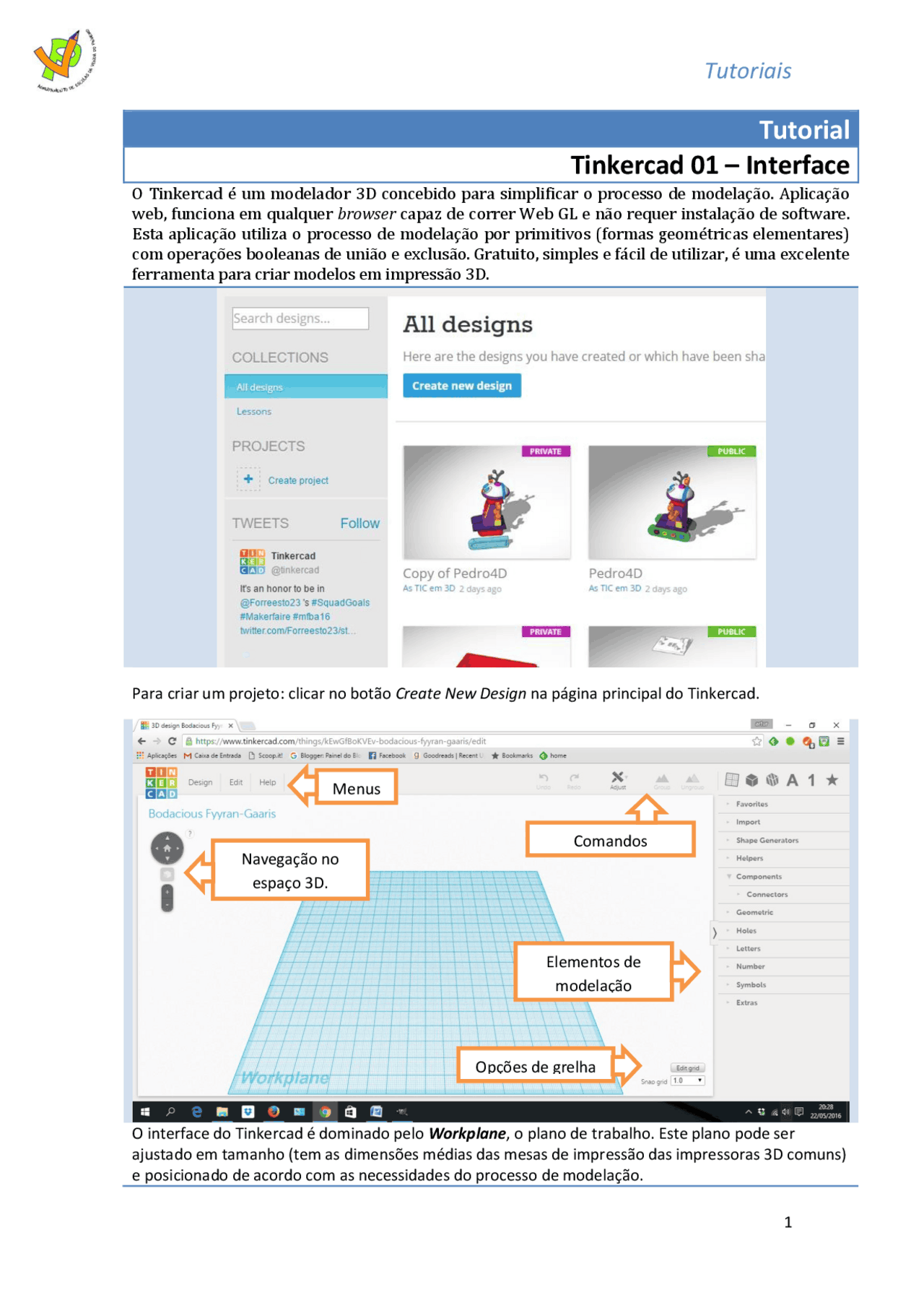

Tinkercad 01 – Interface
O Tinkercad é um modelador 3D concebido para simplificar o processo de modelação. Aplicação web, funciona em qualquer browser capaz de correr Web GL e não requer instalação de software. Esta aplicação utiliza o processo de modelação por primitivos (formas geométricas elementares) com operações booleanas de união e exclusão. Gratuito, simples e fácil de utilizar, é uma excelente ferramenta para criar modelos em impressão 3D.
Para criar um projeto: clicar no botão Create New Design na página principal do Tinkercad.
O interface do Tinkercad é dominado pelo Workplane , o plano de trabalho. Este plano pode ser ajustado em tamanho (tem as dimensões médias das mesas de impressão das impressoras 3D comuns) e posicionado de acordo com as necessidades do processo de modelação.
Menus
Comandos
Elementos de modelação
Opções de grelha
Navegação no espaço 3D.
O menu Design acede a opções de gestão do projeto. Duplicate cria uma cópia do projeto; Save grava (a aplicação grava de forma automática). Em Properties configuramos a visibilidade do projeto, o seu nome e o tipo de licenciamento. A descarga de modelos para o nosso computador é acedida na opção Download for 3D Printing.
O Tinkercad gera nomes aleatórios para cada novo projeto. Podemos alterá-los na opção Properties do menu Design ( Design - > Properties ). Aqui também configuramos a visibilidade do projeto (se será acessível a todos os utilizadores do Tinkercad ou privado), e o licenciamento Creative Commons. Se o projeto for público, pode ser copiado livremente por qualquer utilizador e remisturado.
O menu - Edit permite copiar, colar, duplicar e apagar elementos. Todas estas opções podem ser utilizadas com atalhos comuns do teclado. A opção copy - paste permite copiar e colar elementos entre projetos diferentes.
Alterar o nome
Visibilidade
Licenciamento
Navegar no espaço de trabalho: Zoom - para fazer zoom no objeto, utiliza-se o botão de rolamento ( scroll ) do rato.
Navegar no espaço de trabalho: Rodar o Ponto de Vista ( orbit ) - para rodar o ponto de vista, clicar no botão direito do rato e deslocar o rato.
Navegar no espaço de trabalho: Mover o Ponto de Vista ( pan ) - para arrastar o ponto de vista, movendo a folha de trabalho, clicar simultaneamente na tecla shift do teclado e no botão direito do rato, arrastando o rato.
[email protected]
2016
Rolar para fazer zoom
Clicar e rodar para rodar o ponto de vista
Clicar na tecla Shift e no rato para arrastar o ponto de vista
