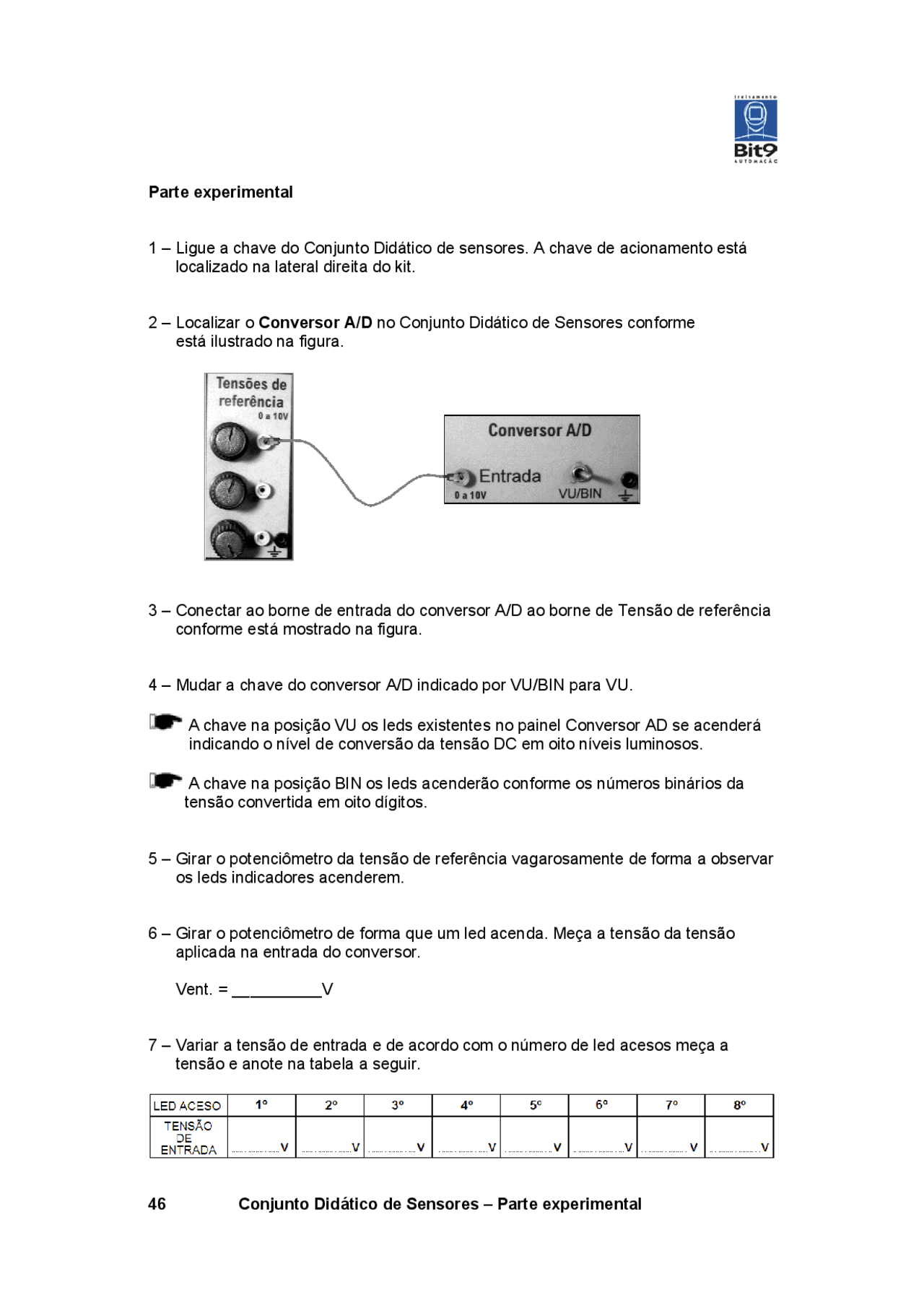

Conjunto Didático de Sensores – Parte experimental
46
Parte experimental
1 – Ligue a chave do Conjunto Didático de sensores. A chave de acionamento está
localizado na lateral direita do kit.
2 – Localizar o Conversor A/D no Conjunto Didático de Sensores conforme
está ilustrado na figura.
3 – Conectar ao borne de entrada do conversor A/D ao borne de Tensão de referência
conforme está mostrado na figura.
4 – Mudar a chave do conversor A/D indicado por VU/BIN para VU.
A chave na posição VU os leds existentes no painel Conversor AD se acenderá
indicando o nível de conversão da tensão DC em oito níveis luminosos.
A chave na posição BIN os leds acenderão conforme os números binários da
tensão convertida em oito dígitos.
5 – Girar o potenciômetro da tensão de referência vagarosamente de forma a observar
os leds indicadores acenderem.
6 – Girar o potenciômetro de forma que um led acenda. Meça a tensão da tensão
aplicada na entrada do conversor.
Vent. = __________V
7 – Variar a tensão de entrada e de acordo com o número de led acesos meça a
tensão e anote na tabela a seguir.
pf3

Pré-visualização parcial do texto

Baixe Atividade Converso AD e outras Notas de aula em PDF para Mecatrônica, somente na Docsity!

Parte experimental 1 – Ligue a chave do Conjunto Didático de sensores. A chave de acionamento está localizado na lateral direita do kit. 2 – Localizar o Conversor A/D no Conjunto Didático de Sensores conforme está ilustrado na figura. 3 – Conectar ao borne de entrada do conversor A/D ao borne de Tensão de referência conforme está mostrado na figura. 4 – Mudar a chave do conversor A/D indicado por VU/BIN para VU. A chave na posição VU os leds existentes no painel Conversor AD se acenderá indicando o nível de conversão da tensão DC em oito níveis luminosos. A chave na posição BIN os leds acenderão conforme os números binários da tensão convertida em oito dígitos. 5 – Girar o potenciômetro da tensão de referência vagarosamente de forma a observar os leds indicadores acenderem. 6 – Girar o potenciômetro de forma que um led acenda. Meça a tensão da tensão aplicada na entrada do conversor. Vent. = __________V 7 – Variar a tensão de entrada e de acordo com o número de led acesos meça a tensão e anote na tabela a seguir.

8 – Posicionar o potenciômetro da tensão de referência para 0 volts. 9 – Mudar a chave VU/BIN para BIN. 10 – Variar lentamente a tensão de referência de 0 a 10 Volts (máximo) e observe a combinação binária dos leds indicadores mostrados no painel. 11 – Ajustar o potenciômetro da tensão de referência de modo a observar o número um em binário no painel do conversor A/D e meça a tensão de entrada. Vent = __________V 12 – Ajustar novamente a tensão de entrada de forma a obter o número dois em binário e meça a tensão de entrada. Vent = __________V 13 – Variar a tensão de entrada e de acordo com os leds acesos em binário, meça a tensão e anote na tabela a seguir.
