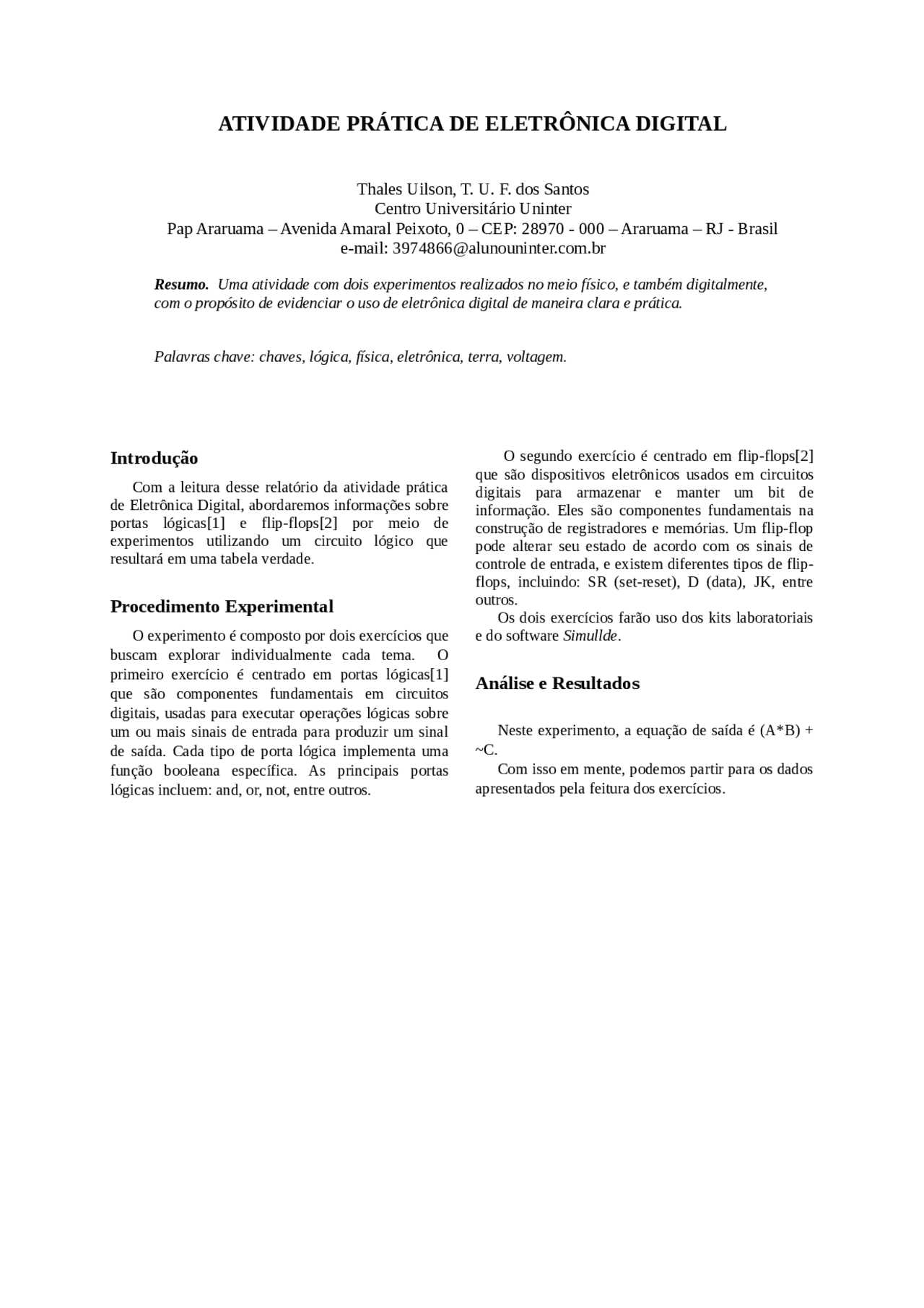

ATIVIDADE PRÁTICA DE ELETRÔNICA DIGITAL
Thales Uilson, T. U. F. dos Santos
Centro Universitário Uninter
Pap Araruama – Avenida Amaral Peixoto, 0 – CEP: 28970 - 000 – Araruama – RJ - Brasil
e-mail: [email protected]
Resumo. Uma atividade com dois experimentos realizados no meio físico, e também digitalmente,
com o propósito de evidenciar o uso de eletrônica digital de maneira clara e prática.
Palavras chave: chaves, lógica, física, eletrônica, terra, voltagem.
Introdução
Com a leitura desse relatório da atividade prática
de Eletrônica Digital, abordaremos informações sobre
portas lógicas[1] e flip-flops[2] por meio de
experimentos utilizando um circuito lógico que
resultará em uma tabela verdade.
Procedimento Experimental
O experimento é composto por dois exercícios que
buscam explorar individualmente cada tema. O
primeiro exercício é centrado em portas lógicas[1]
que são componentes fundamentais em circuitos
digitais, usadas para executar operações lógicas sobre
um ou mais sinais de entrada para produzir um sinal
de saída. Cada tipo de porta lógica implementa uma
função booleana específica. As principais portas
lógicas incluem: and, or, not, entre outros.
O segundo exercício é centrado em flip-flops[2]
que são dispositivos eletrônicos usados em circuitos
digitais para armazenar e manter um bit de
informação. Eles são componentes fundamentais na
construção de registradores e memórias. Um flip-flop
pode alterar seu estado de acordo com os sinais de
controle de entrada, e existem diferentes tipos de flip-
flops, incluindo: SR (set-reset), D (data), JK, entre
outros.
Os dois exercícios farão uso dos kits laboratoriais
e do software Simullde.
Análise e Resultados
Neste experimento, a equação de saída é (A*B) +
~C.
Com isso em mente, podemos partir para os dados
apresentados pela feitura dos exercícios.
