bg1
Pró
-
reitoria de EaD e CCDD
1
Disciplina de Eletrônica Digital

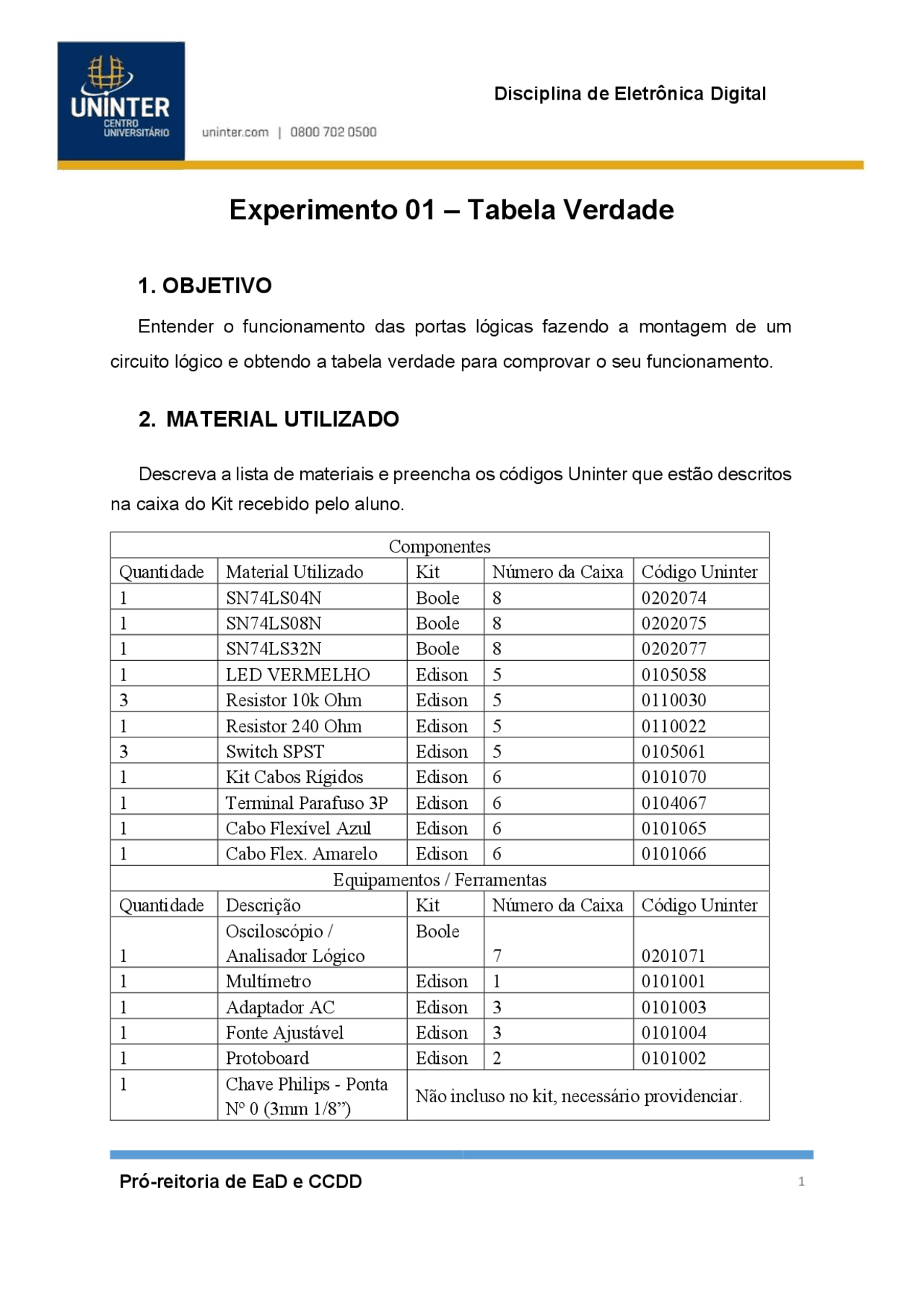

Experimento 01 – Tabela Verdade
1. OBJETIVO
Entender o funcionamento das portas lógicas fazendo a montagem de um
circuito lógico e obtendo a tabela verdade para comprovar o seu funcionamento.
2. MATERIAL UTILIZADO
Descreva a lista de materiais e preencha os códigos Uninter que estão descritos
na caixa do Kit recebido pelo aluno.
Componentes
Quantidade
Material Utilizado Kit Número da Caixa
Código Uninter
1 SN74LS04N Boole 8 0202074
1 SN74LS08N Boole 8 0202075
1 SN74LS32N Boole 8 0202077
1 LED VERMELHO Edison 5 0105058
3 Resistor 10k Ohm Edison 5 0110030
1 Resistor 240 Ohm Edison 5 0110022
3 Switch SPST Edison 5 0105061
1 Kit Cabos Rígidos Edison 6 0101070
1 Terminal Parafuso 3P Edison 6 0104067
1 Cabo Flexível Azul Edison 6 0101065
1 Cabo Flex. Amarelo Edison 6 0101066
Equipamentos / Ferramentas
Quantidade
Descrição Kit Número da Caixa
Código Uninter
1
Osciloscópio /
Analisador Lógico
Boole
7 0201071
1 Multímetro Edison 1 0101001
1 Adaptador AC Edison 3 0101003
1 Fonte Ajustável Edison 3 0101004
1 Protoboard Edison 2 0101002
1 Chave Philips - Ponta
Nº 0 (3mm 1/8”) Não incluso no kit, necessário providenciar.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Atividade Prática disciplina eletrônica digital e outras Exercícios em PDF para Eletrônica, somente na Docsity!

Experimento 01 – Tabela Verdade

1. OBJETIVO

Entender o funcionamento das portas lógicas fazendo a montagem de um circuito lógico e obtendo a tabela verdade para comprovar o seu funcionamento.

2. MATERIAL UTILIZADO

Descreva a lista de materiais e preencha os códigos Uninter que estão descritos na caixa do Kit recebido pelo aluno. Componentes Quantidade Material Utilizado Kit Número da Caixa Código Uninter 1 SN74LS04N Boole 8 0202074 1 SN74LS08N Boole 8 0202075 1 SN74LS32N Boole 8 0202077 1 LED VERMELHO Edison 5 0105058 3 Resistor 10k Ohm Edison 5 0110030 1 Resistor 240 Ohm Edison 5 0110022 3 Switch SPST Edison 5 0105061 1 Kit Cabos Rígidos Edison 6 0101070 1 Terminal Parafuso 3P Edison 6 0104067 1 Cabo Flexível Azul Edison 6 0101065 1 Cabo Flex. Amarelo Edison 6 0101066 Equipamentos / Ferramentas Quantidade Descrição Kit Número da Caixa Código Uninter 1 Osciloscópio / Analisador Lógico Boole 7 0201071 1 Multímetro Edison 1 0101001 1 Adaptador AC Edison 3 0101003 1 Fonte Ajustável Edison 3 0101004 1 Protoboard Edison 2 0101002 1 Chave Philips - Ponta Nº 0 (3mm 1/8”) Não incluso no kit, necessário providenciar.

3. INTRODUÇÃO

As portas lógicas são os circuitos lógicos mais básicos, dispositivos que realizam uma operação entre um ou mais sinais lógicos de entrada para produzir somente uma única saída. Estas operações são dadas pela álgebra booleana, expressada por uma função booleana, aonde as constantes e variáveis podem ter apenas dois valores possíveis, 0 ou 1. Na prática, os circuitos integrados representam esses dois valores por níveis de tensão distintos, interpretados como nível lógico baixo ou nível lógico alto.

4. PROCEDIMENTOS EXPERIMENTAIS

Este experimento consiste em realizar uma montagem em protoboad de um circuito lógico combinacional utilizando circuitos integrados de portas lógicas TTL. O circuito a ser montado é o seguinte:

SN74LS08N

SN74LS32N

Realizar a montagem em protoboard A configuração de ligações de um protoboard é mostrada abaixo. O protoboard é organizado em linhas numeradas e colunas identificadas por

letras. Nas bordas do protoboard estão as colunas com conexões de distribuição de alimentação, sendo a tensão positiva (VCC) identificada pela cor vermelha e pelo símbolo +, e a referência do circuito (GND) identificada pela cor azul e pelo símbolo -, conforme a figura abaixo. Procedimentos de Montagem do Circuito 1º Passo: Conectar os cabos de saída do adaptador AC ao conector IN da fonte ajustável, os dois cabos podem ser inseridos em qualquer posição do conector, então conectar o adaptador AC à rede elétrica. Regular a sua tensão de saída para 5V±5%, medindo com o multímetro, conectando a ponteira vermelha na saída OUT

  • e a ponteira preta na saída OUT -, estando a chave seletora na posição de medição de tensão na escala de 20V e com o botão െ െ െതതതതതതതത/~ não pressionado para a medição DC. Após este ajuste desconectar o adaptador AC da rede elétrica (será ligado novamente apenas depois de estar com todo o circuito montado). 2º Passo: Realizar as conexões da entrada de alimentação:  Conectar no protoboard o terminal de parafuso, que irá receber a entrada de alimentação, nos pontos d2, d4 e d6.  Inserir um cabo rígido vermelho entre o ponto b2 e o primeiro ponto da coluna de VCC.  Inserir um cabo rígido azul entre o ponto b4 e o primeiro ponto da coluna de GND.  Utilizar dois cabos flexíveis, um da cor azul e outro da cor amarela, ambos com comprimento de 10cm e com suas pontas desencapadas,

Para preenchimento do aluno: S3 S2 S1 LED 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 Procedimentos Teóricos

  1. Escreva a expressão de saída do circuito ensaiado.
  2. Obtenha a tabela verdade com base na expressão de saída.
  3. Desenhe e simule o circuito no software MultiSIM Blue.
  4. Quais foram as conclusões sobre esta atividade? Houve dificuldades? O resultado dos procedimentos experimentais deram iguais aos resultados dos procedimentos teóricos e da simulação?
