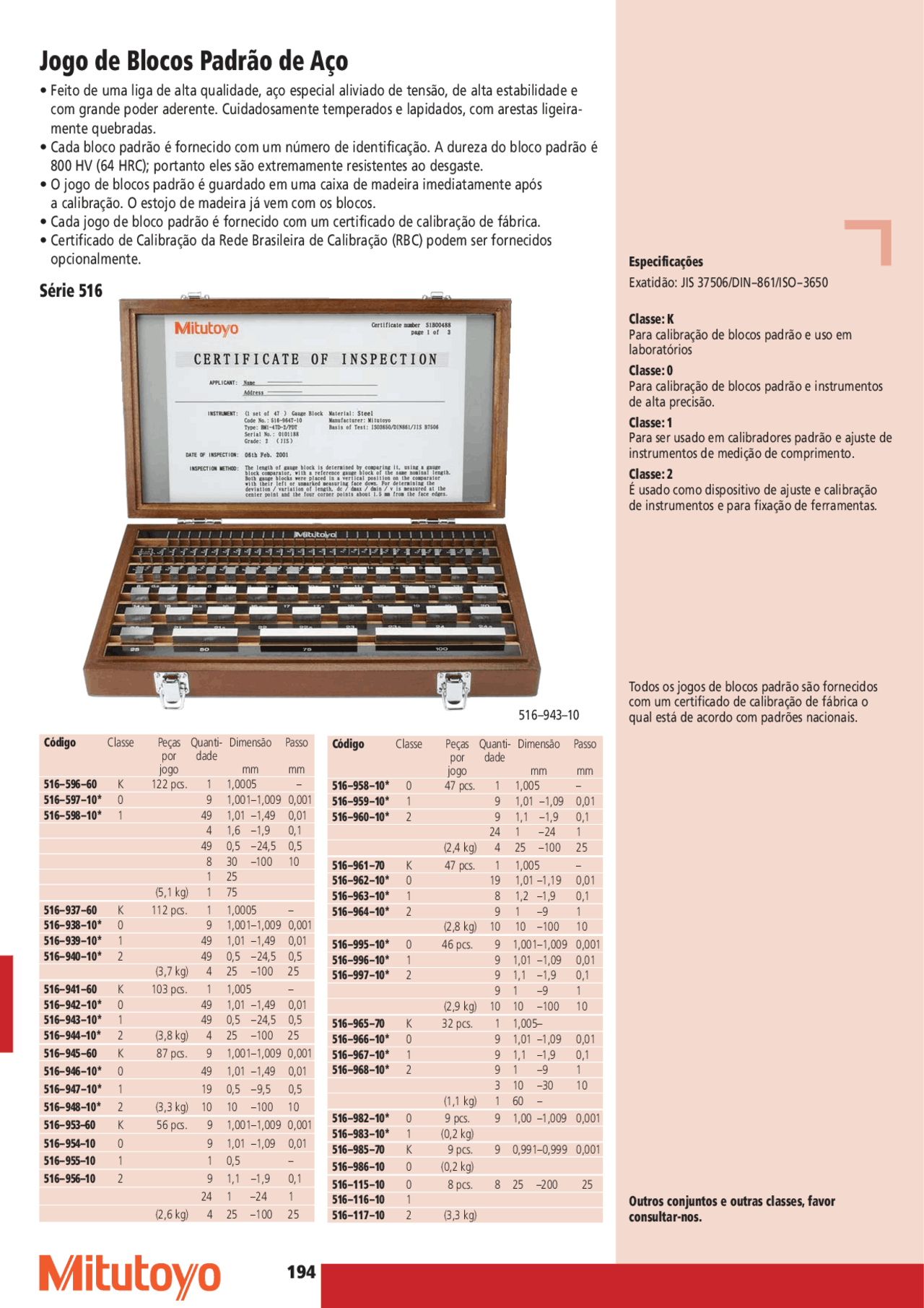

Jogo de Blocos Padrão de Aço
•
Feito de uma liga de alta qualidade, aço especial aliviado de tensão, de alta estabilidade e
com grande poder aderente. Cuidadosamente temperados e lapidados, com arestas ligeira-
mente quebradas.
•
Cada bloco padrão é fornecido com um número de identificação. A dureza do bloco padrão é
800 HV (64 HRC); portanto eles são extremamente resistentes ao desgaste.
•
O jogo de blocos padrão é guardado em uma caixa de madeira imediatamente após
a calibração. O estojo de madeira já vem com os blocos.
•
Cada jogo de bloco padrão é fornecido com um certificado de calibração de fábrica.
•
Certificado de Calibração da Rede Brasileira de Calibração (RBC) podem ser fornecidos
opcionalmente.
Código Classe Peças Quanti- Dimensão Passo
por dade
jogo mm mm
516–596 –60 K 122 pcs. 1 1,0005 –
516–597 –10* 0 9 1,001–1,009 0,001
516–598 –10* 1 49 1,01 –1,49 0,01
4 1,6 –1,9 0,1
49 0,5 –24,5 0,5
8 30 –100 10
125
(5,1 kg) 1 75
516–937 –60 K 112 pcs. 1 1,0005 –
516–938 –10* 0 9 1,001–1,009 0,001
516–939 –10* 1 49 1,01 –1,49 0,01
516–940 –10* 2 49 0,5 –24,5 0,5
(3,7 kg) 4 25 –100 25
516–941 –60 K 103 pcs. 1 1,005 –
516–942 –10* 0 49 1,01 –1,49 0,01
516–943 –10* 1 49 0,5 –24,5 0,5
516–944 –10* 2 (3,8 kg) 4 25 –100 25
516–945 –60 K 87 pcs. 9 1,001–1,009 0,001
516–946 –10* 0 49 1,01 –1,49 0,01
516–947 –10* 1 19 0,5 –9,5 0,5
516–948 –10* 2 (3,3 kg) 10 10 –100 10
516–953–60 K 56 pcs. 9 1,001–1,009 0,001
516–954–10 0 9 1,01 –1,09 0,01
516–955–10 1 1 0,5 –
516–956–10 2 9 1,1 –1,9 0,1
24 1 –24 1
(2,6 kg) 4 25 –100 25
Código Classe Peças Quanti- Dimensão Passo
por dade
jogo mm mm
516–958 –10* 0 47 pcs. 1 1,005 –
516–959 –10* 1 9 1,01 –1,09 0,01
516–960 –10* 2 9 1,1 –1,9 0,1
24 1 – 24 1
(2,4 kg) 4 25 –100 25
516–961 –70 K 47 pcs. 1 1,005 –
516–962 –10* 0 19 1,01 –1,19 0,01
516–963 –10* 1 8 1,2 –1,9 0,1
516–964 –10* 291 –91
(2,8 kg) 10 10 –100 10
516–995 –10* 0 46 pcs. 9 1,001–1,009 0,001
516–996 –10* 1 9 1,01 –1,09 0,01
516–997 –10* 2 9 1,1 –1,9 0,1
91 –9 1
(2,9 kg) 10 10 –100 10
516–965 –70 K 32 pcs. 1 1,005–
516–966 –10* 0 9 1,01 –1,09 0,01
516–967 –10* 1 9 1,1 –1,9 0,1
516–968 –10* 291–91
3 10 –30 10
(1,1 kg) 1 60 –
516–982 –10* 0 9 pcs. 9 1,00 –1,009 0,001
516–983 –10* 1 (0,2 kg)
516–985 –70 K 9 pcs. 9 0,991–0,999 0,001
516–986 –10 0 (0,2 kg)
516–115 –10 0 8 pcs. 8 25 –200 25
516–116 –10 1
516–117 –10 2 (3,3 kg)
Série 516
516–943–10
Especificações
Exatidão: JIS 37506/DIN
-
861/ISO
-
3650
Classe: K
Para calibração de blocos padrão e uso em
laboratórios
Classe: 0
Para calibração de blocos padrão e instrumentos
de alta precisão.
Classe: 1
Para ser usado em calibradores padrão e ajuste de
instrumentos de medição de comprimento.
Classe: 2
É usado como dispositivo de ajuste e calibração
de instrumentos e para fixação de ferramentas.
Todos os jogos de blocos padrão são fornecidos
com um certificado de calibração de fábrica o
qual está de acordo com padrões nacionais.
Outros conjuntos e outras classes, favor
consultar-nos.
