OPERAÇÕES UNITÁRIAS
Prof. Elisabeth Hafner Facin
Março/2020
1

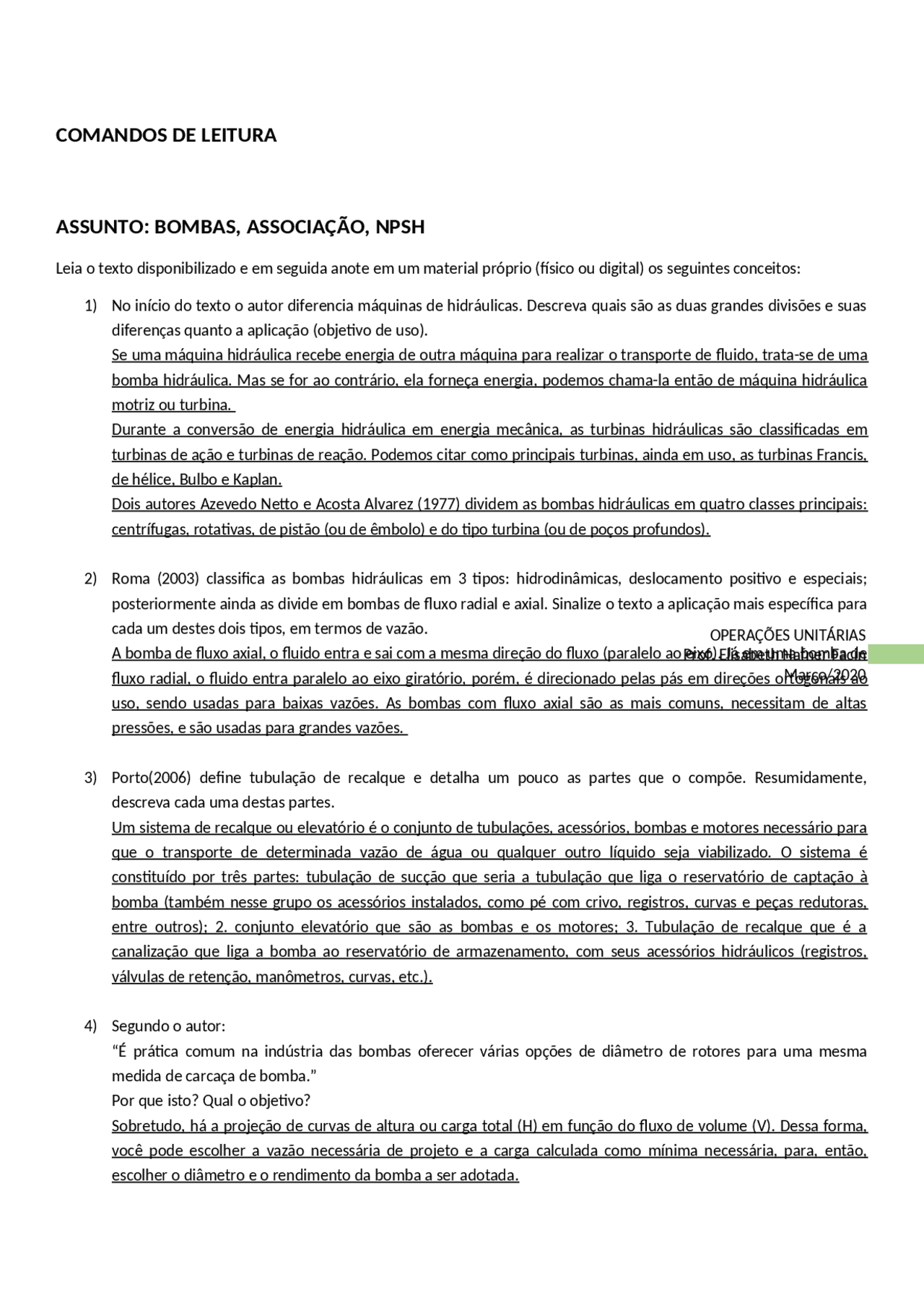

COMANDOS DE LEITURA
ASSUNTO: BOMBAS, ASSOCIAÇÃO, NPSH
Leia o texto disponibilizado e em seguida anote em um material próprio (físico ou digital) os seguintes conceitos:
1) No início do texto o autor diferencia máquinas de hidráulicas. Descreva quais são as duas grandes divisões e suas
diferenças quanto a aplicação (objetivo de uso).
Se uma máquina hidráulica recebe energia de outra máquina para realizar o transporte de fluido, trata-se de uma
bomba hidráulica. Mas se for ao contrário, ela forneça energia, podemos chama-la então de máquina hidráulica
motriz ou turbina.
Durante a conversão de energia hidráulica em energia mecânica, as turbinas hidráulicas são classificadas em
turbinas de ação e turbinas de reação. Podemos citar como principais turbinas, ainda em uso, as turbinas Francis,
de hélice, Bulbo e Kaplan.
Dois autores Azevedo Netto e Acosta Alvarez (1977) dividem as bombas hidráulicas em quatro classes principais:
centrífugas, rotativas, de pistão (ou de êmbolo) e do tipo turbina (ou de poços profundos).
2) Roma (2003) classifica as bombas hidráulicas em 3 tipos: hidrodinâmicas, deslocamento positivo e especiais;
posteriormente ainda as divide em bombas de fluxo radial e axial. Sinalize o texto a aplicação mais específica para
cada um destes dois tipos, em termos de vazão.
A bomba de fluxo axial, o fluido entra e sai com a mesma direção do fluxo (paralelo ao eixo). Já em uma bomba de
fluxo radial, o fluido entra paralelo ao eixo giratório, porém, é direcionado pelas pás em direções ortogonais ao
uso, sendo usadas para baixas vazões. As bombas com fluxo axial são as mais comuns, necessitam de altas
pressões, e são usadas para grandes vazões.
3) Porto(2006) define tubulação de recalque e detalha um pouco as partes que o compõe. Resumidamente,
descreva cada uma destas partes.
Um sistema de recalque ou elevatório é o conjunto de tubulações, acessórios, bombas e motores necessário para
que o transporte de determinada vazão de água ou qualquer outro líquido seja viabilizado. O sistema é
constituído por três partes: tubulação de sucção que seria a tubulação que liga o reservatório de captação à
bomba (também nesse grupo os acessórios instalados, como pé com crivo, registros, curvas e peças redutoras,
entre outros); 2. conjunto elevatório que são as bombas e os motores; 3. Tubulação de recalque que é a
canalização que liga a bomba ao reservatório de armazenamento, com seus acessórios hidráulicos (registros,
válvulas de retenção, manômetros, curvas, etc.).
4) Segundo o autor:
“É prática comum na indústria das bombas oferecer várias opções de diâmetro de rotores para uma mesma
medida de carcaça de bomba.”
Por que isto? Qual o objetivo?
Sobretudo, há a projeção de curvas de altura ou carga total (H) em função do fluxo de volume (V). Dessa forma,
você pode escolher a vazão necessária de projeto e a carga calculada como mínima necessária, para, então,
escolher o diâmetro e o rendimento da bomba a ser adotada.
