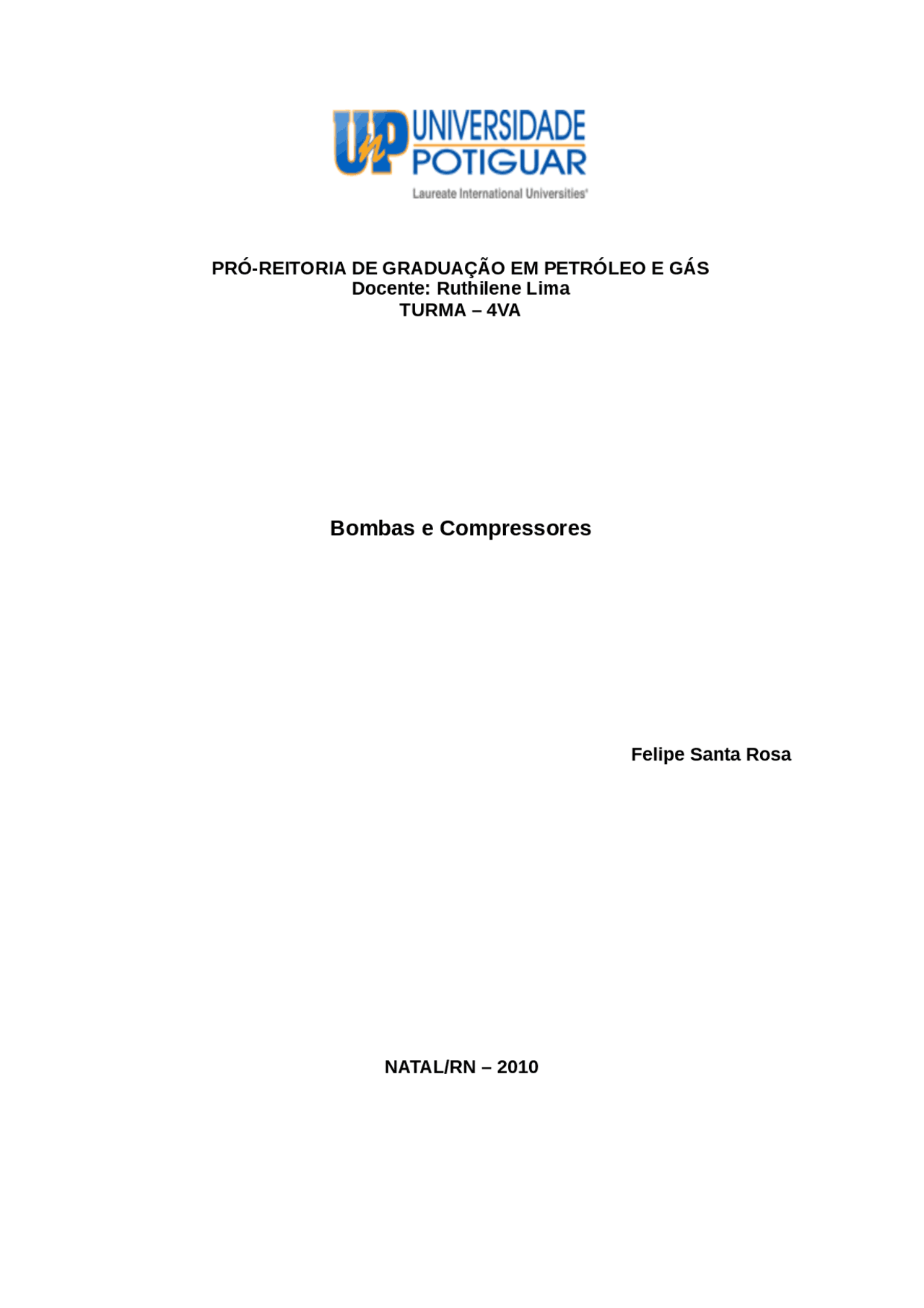

PRÓ-REITORIA DE GRADUAÇÃO EM PETRÓLEO E GÁS

Docente: Ruthilene Lima TURMA – 4VA

Bombas e Compressores

Felipe Santa Rosa

NATAL/RN – 2010

PRÓ-REITORIA DE GRADUAÇÃO EM PETRÓLEO E GÁS

Bombas e Compressores

Trabalho apresentado à Universidade

Potiguar, Como requisito parcial para

a obtenção de nota na disciplina

bombas e compressores.

Orientador: Prof. Ruthilene Lima

NATAL/RN – 2010

Introdução

Combinação ideal de bomba de pistão e bomba de diafragma, NSP é uma bomba de deslocamento positivo, na qual um pistão corretamente dimensionado, funcionando em movimento alternado e com um curso determinado, desloca um volume exato de óleo. Por meio deste óleo, o pistão move hidraulicamente e alternativamente um diafragma, cujo deslocamento, por sua vez, força o movimento do líquido a ser bombeado através do sistema de válvulas de retenção na aspiração e no recalque. O fluxo de líquido fornecido pelas bombas NSP é pulsante.

A única função do diafragma é a de separar dois líquidos: o óleo (acionador) e o líquido a ser bombeado.

Tipos de bombas

O diafragma é selado com um lado no líquido a ser bombeado (câmara de

bombeamento), e o outro ar ou líquido hidráulico. O diafragma é flexionado,

fazendo com que o volume da câmara de bombeamento aumente e diminua.

Um par de válvulas (recalque e sucção) impede o fluxo reverso do líquido.

Outro tipo de bomba de diafragma é eletromecânico (NSP), quando a

membrana se desloca através de uma manivela ou movimentação engrenada

do motor (pistão). Este método flexiona o diafragma com a ação mecânica

simples, e um lado do diafragma está aberto ao ar.

Bomba de diafragma com um ou mais diafragma unsealed com o líquido a

ser bombeado em ambos os lados. Os diafragmas são flexionados outra vez,

fazendo com que o volume mude (bombas duplex).

Tipos de diafragma

Diafragmas de plásticos: são aplicados a pressões de até 400 bar nas

temperaturas de -50 ° C a 150 ° C, e á materiais (plasticos) especiais que são

utilizados nos processos de pressões de até 800 bar.

Diafragma de metal : podem atingir pressões de até 1200 bar nas

temperaturas até 250 ° C

Diafragma simples : atendem as aplicações convencionais, sendo totalmente

estanques.

Diafragma triplo: esta aplicação se dirige a líquidos altamente perigosos,

inflamáveis, tóxicos que necessitam de um sistema de proteção em caso de

ruptura do diafragma.

O diafragma é triplo (tipo sanduíche) montado a vácuo não havendo a

necessidade de líquidos intermediários com sensor de ruptura.

Dosagem

É a principal razão que fazem uso das bombas dosadoras de diafragma à opção para a função de dosagem de fluido bombeado, pois sua construção é particularmente capaz de manter volume exato e constante de produto a cada ciclo, independentemente de variações inerentes ao processo, como alterações de pressão no sistema.

A quantidade a dosar é determinada por dois ajustes básicos nessas bombas:

a. Alteração da amplitude do curso do diafragma, com o que varia-se o volume da câmara de bombeamento e, conseqüentemente, do produto impulsionado a cada ciclo;

Bombeamento de hidrocarbonetos pesados considerado lamas contendo

uma parcela elevada de substâncias tóxicas.

São utilizadas para injeção de substâncias químicas com o volume

desejado em altas pressões durante os processos. Todos as etapas são

injetando diferentes aditivos a fim de evitar condições indesejáveis em

processos, tubulações, trocadores de calor e outros equipamentos.

Vantagens

• Completamente a prova de vazamento;
• Alta precisão na dosagem;
• Completamente segura para trabalho a seco;
• Possibilidade de operação contínua com baixa manutenção;
• Possibilidade de controle manual da vazão;
• exata precisão na transferência de fluidos;
• bombeamento com materiais sólidos em suspensões.
• Ajuste da bomba rápido e seguro
• Elevada qualidade dos processos e produtos
• Aviso de status através de display de 3 LEDs
• Monitoração do volume de químicos através de entrada para nível de dois estágios com aviso antecipado

Conclusão

É importante frisar que a aplicação criteriosa de aditivos e produtos

químicos pode contribuir de modo significativo para a melhor estabilização do

processo, agregar qualidade ao produto final e concorrer para a economia de

insumos e utilidades. Por sua vez, equipamentos de dosagem corretamente

escolhidos e dimensionados são complementos indispensáveis para que

benefícios possíveis sejam efetivamente realizados.

Referências

• http://www.bombasindesur.com.ar/br/info/diafragma_ejemplos.htm
• (^) http://www.logismarket.ind.br/omel/bomba-dosadora-de-diafragma/ 1732592654-1763594992-p.html
• http://omel.com.br/pdf/12_a_17/bombasdosadoras/14.pdf
• http://www.nei.com.br/lancamentos/lancamento.aspx?i=
• http://www.bombasindesur.com.ar/br/info/diafragma_funcion.htm
