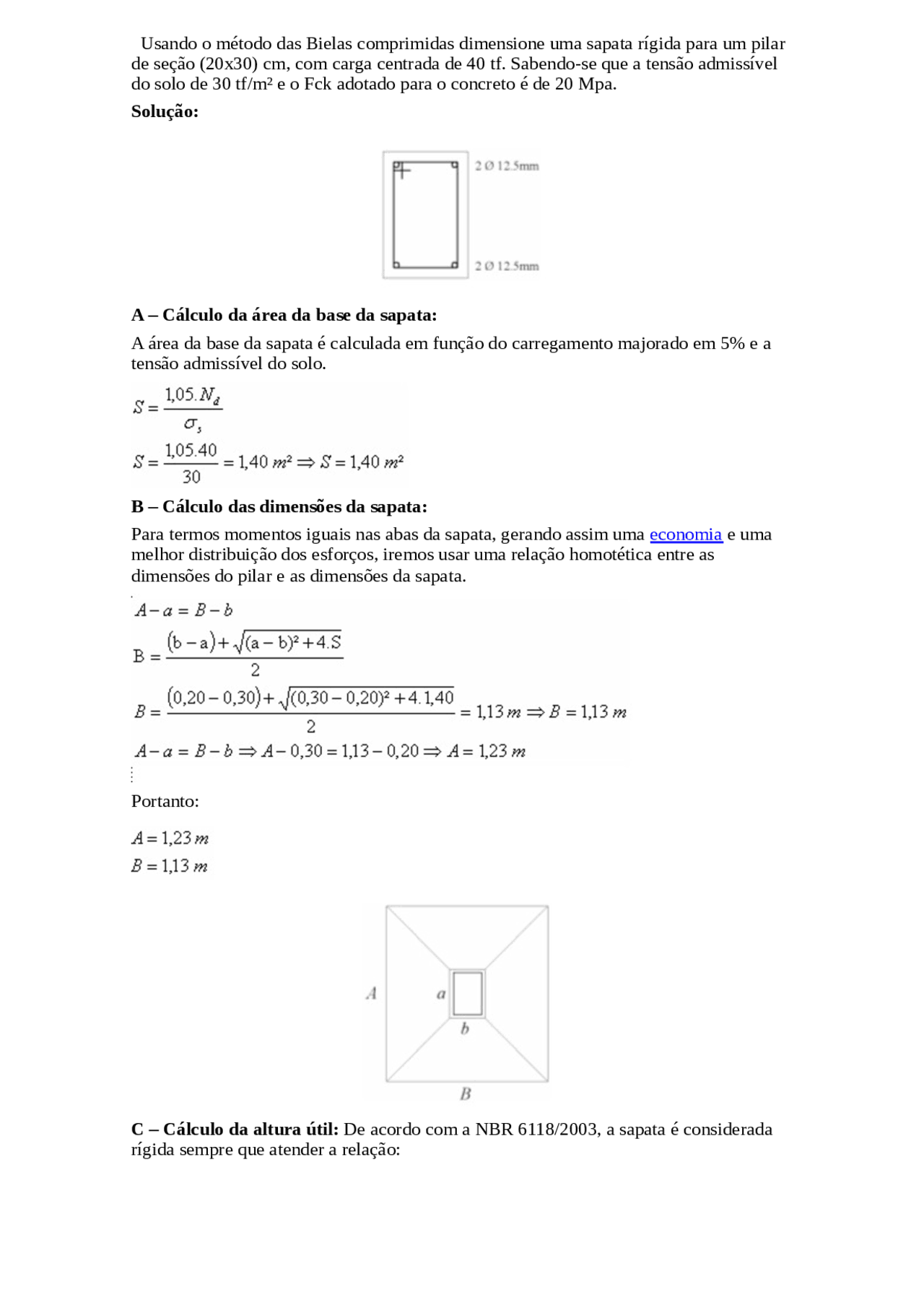

Usando o método das Bielas comprimidas dimensione uma sapata rígida para um pilar de seção (20x30) cm, com carga centrada de 40 tf. Sabendo-se que a tensão admissível do solo de 30 tf/m² e o Fck adotado para o concreto é de 20 Mpa.
Solução:
A – Cálculo da área da base da sapata:
A área da base da sapata é calculada em função do carregamento majorado em 5% e a tensão admissível do solo.
B – Cálculo das dimensões da sapata:
Para termos momentos iguais nas abas da sapata, gerando assim uma economia e uma melhor distribuição dos esforços, iremos usar uma relação homotética entre as dimensões do pilar e as dimensões da sapata.
Portanto:
C – Cálculo da altura útil: De acordo com a NBR 6118/2003, a sapata é considerada rígida sempre que atender a relação:
D – Verificações:
É preciso fazer a verificação entre a altura útil da sapata e o comprimento básico de ancoragem do pilar, de acordo com a tabela abaixo temos:
Verificação 01 - Comprimento de ancoragem:
De acordo com a tabela vamos adotar:
Concreto – C20;
Zona de aderência – Boa;
Aço – CA-50 nervurado sem gancho.
A altura da base da sapata será:
Cálculo da armadura de tração:
F – Detalhamento:
Direção A – Adotar aço CA-50 Ø 6.3 mm
Cálculo do número de barras:
Cálculo da área de aço efetivo:
Cálculo do espaçamento:
Verificação:
Direção A → 10 Ø 6.3 - c / 11,4 cm – (3,10 cm²)
Direção B – Adotar aço CA-50 Ø 6.3 mm
Cálculo do número de barras:
Cálculo da área de aço efetivo:
Cálculo do espaçamento:
Verificação:
Direção B → 10 Ø 6.3 - c / 12,6 cm – (3,10 cm²)
