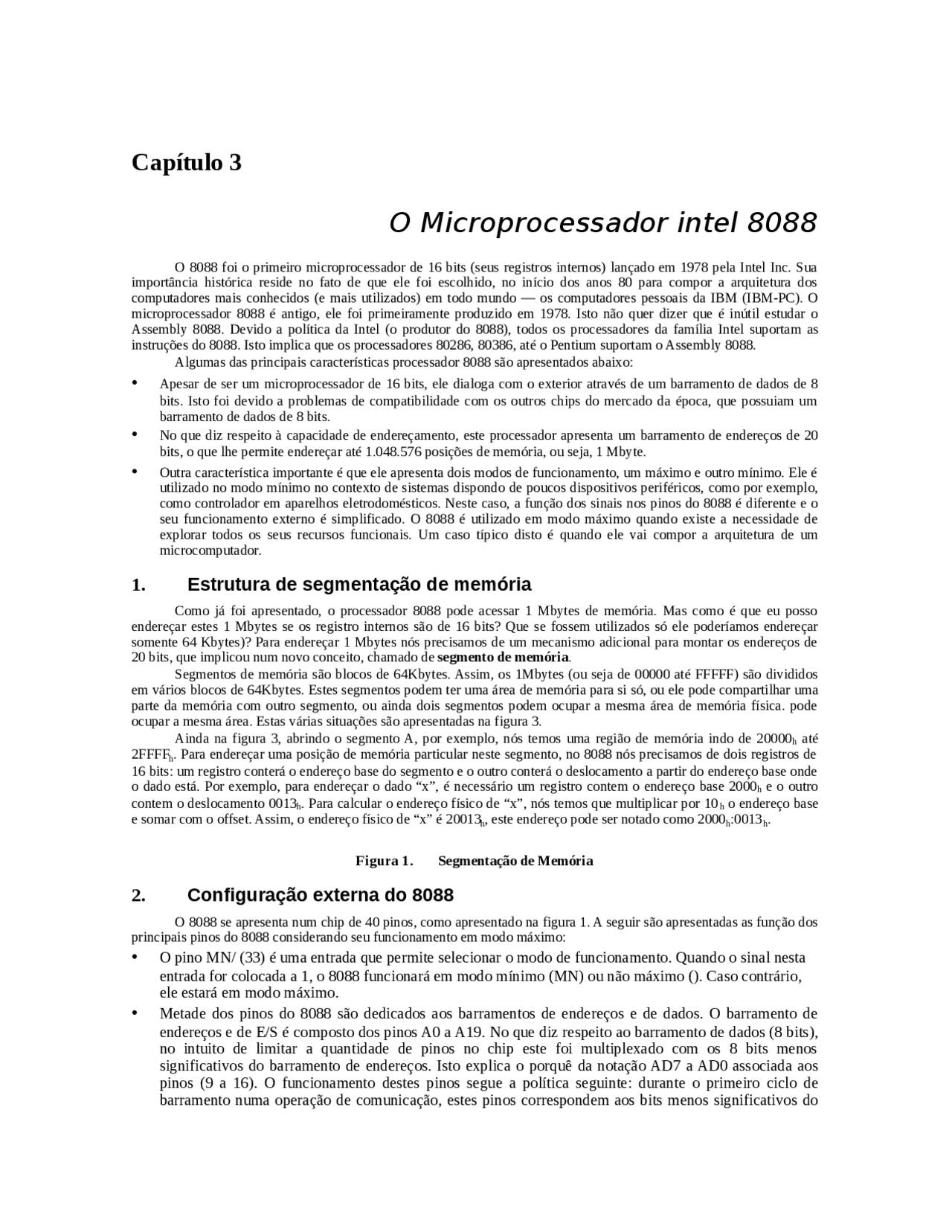

Capítulo 3
O Microprocessador intel 8088
O 8088 foi o primeiro microprocessador de 16 bits (seus registros internos) lançado em 1978 pela Intel Inc. Sua
importância histórica reside no fato de que ele foi escolhido, no início dos anos 80 para compor a arquitetura dos
computadores mais conhecidos (e mais utilizados) em todo mundo — os computadores pessoais da IBM (IBM-PC). O
microprocessador 8088 é antigo, ele foi primeiramente produzido em 1978. Isto não quer dizer que é inútil estudar o
Assembly 8088. Devido a política da Intel (o produtor do 8088), todos os processadores da família Intel suportam as
instruções do 8088. Isto implica que os processadores 80286, 80386, até o Pentium suportam o Assembly 8088.
Algumas das principais características processador 8088 são apresentados abaixo:
•Apesar de ser um microprocessador de 16 bits, ele dialoga com o exterior através de um barramento de dados de 8
bits. Isto foi devido a problemas de compatibilidade com os outros chips do mercado da época, que possuiam um
barramento de dados de 8 bits.
•No que diz respeito à capacidade de endereçamento, este processador apresenta um barramento de endereços de 20
bits, o que lhe permite endereçar até 1.048.576 posições de memória, ou seja, 1 Mbyte.
•Outra característica importante é que ele apresenta dois modos de funcionamento, um máximo e outro mínimo. Ele é
utilizado no modo mínimo no contexto de sistemas dispondo de poucos dispositivos periféricos, como por exemplo,
como controlador em aparelhos eletrodomésticos. Neste caso, a função dos sinais nos pinos do 8088 é diferente e o
seu funcionamento externo é simplificado. O 8088 é utilizado em modo máximo quando existe a necessidade de
explorar todos os seus recursos funcionais. Um caso típico disto é quando ele vai compor a arquitetura de um
microcomputador.
1. Estrutura de segmentação de memória
Como já foi apresentado, o processador 8088 pode acessar 1 Mbytes de memória. Mas como é que eu posso
endereçar estes 1 Mbytes se os registro internos são de 16 bits? Que se fossem utilizados só ele poderíamos endereçar
somente 64 Kbytes)? Para endereçar 1 Mbytes nós precisamos de um mecanismo adicional para montar os endereços de
20 bits, que implicou num novo conceito, chamado de segmento de memória.
Segmentos de memória são blocos de 64Kbytes. Assim, os 1Mbytes (ou seja de 00000 até FFFFF) são divididos
em vários blocos de 64Kbytes. Estes segmentos podem ter uma área de memória para si só, ou ele pode compartilhar uma
parte da memória com outro segmento, ou ainda dois segmentos podem ocupar a mesma área de memória física. pode
ocupar a mesma área. Estas várias situações são apresentadas na figura 3.
Ainda na figura 3, abrindo o segmento A, por exemplo, nós temos uma região de memória indo de 20000h até
2FFFFh. Para endereçar uma posição de memória particular neste segmento, no 8088 nós precisamos de dois registros de
16 bits: um registro conterá o endereço base do segmento e o outro conterá o deslocamento a partir do endereço base onde
o dado está. Por exemplo, para endereçar o dado “x”, é necessário um registro contem o endereço base 2000h e o outro
contem o deslocamento 0013h. Para calcular o endereço físico de “x”, nós temos que multiplicar por 10 h o endereço base
e somar com o offset. Assim, o endereço físico de “x” é 20013h, este endereço pode ser notado como 2000h:0013h.
Fig ura 1. Segmentação de Memória
2. Configuração externa do 8088
O 8088 se apresenta num chip de 40 pinos, como apresentado na figura 1. A seguir são apresentadas as função dos
principais pinos do 8088 considerando seu funcionamento em modo máximo:
•O pino MN/ (33) é uma entrada que permite selecionar o modo de funcionamento. Quando o sinal nesta
entrada for colocada a 1, o 8088 funcionará em modo mínimo (MN) ou não máximo (). Caso contrário,
ele estará em modo máximo.
•Metade dos pinos do 8088 são dedicados aos barramentos de endereços e de dados. O barramento de
endereços e de E/S é composto dos pinos A0 a A19. No que diz respeito ao barramento de dados (8 bits),
no intuito de limitar a quantidade de pinos no chip este foi multiplexado com os 8 bits menos
significativos do barramento de endereços. Isto explica o porquê da notação AD7 a AD0 associada aos
pinos (9 a 16). O funcionamento destes pinos segue a política seguinte: durante o primeiro ciclo de
barramento numa operação de comunicação, estes pinos correspondem aos bits menos significativos do
