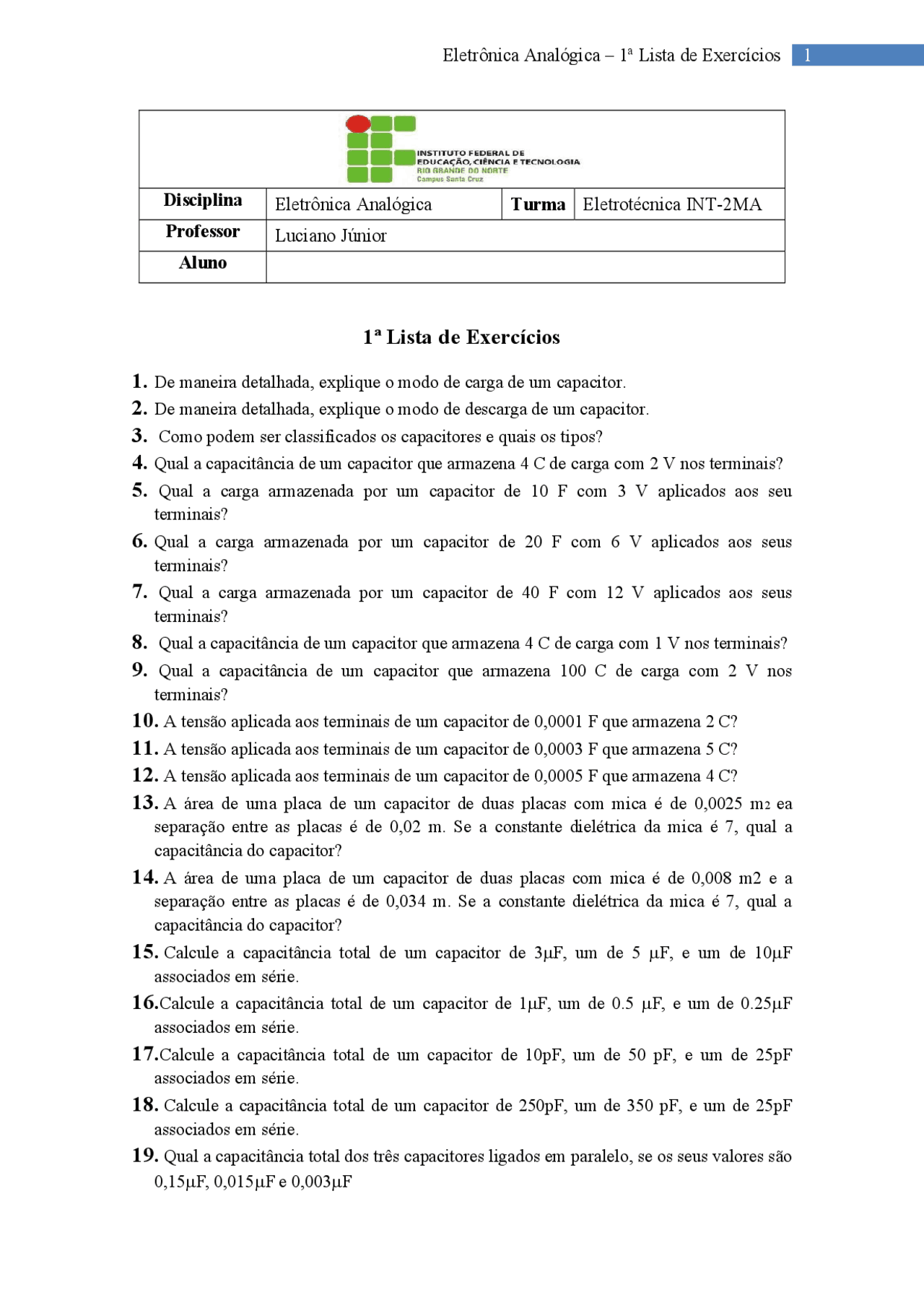

1 Eletrônica Analógica – 1ª Lista de Exercícios
Disciplina Eletrônica Analógica Turma
Eletrotécnica INT-2MA
Professor Luciano Júnior
Aluno
1ª Lista de Exercícios
1.
De maneira detalhada, explique o modo de carga de um capacitor.
2.
De maneira detalhada, explique o modo de descarga de um capacitor.
3.
Como podem ser classificados os capacitores e quais os tipos?
4.
Qual a capacitância de um capacitor que armazena 4 C de carga com 2 V nos terminais?
5.
Qual a carga armazenada por um capacitor de 10 F com 3 V aplicados aos seu
terminais?
6.
Qual a carga armazenada por um capacitor de 20 F com 6 V aplicados aos seus
terminais?
7.
Qual a carga armazenada por um capacitor de 40 F com 12 V aplicados aos seus
terminais?
8.
Qual a capacitância de um capacitor que armazena 4 C de carga com 1 V nos terminais?
9.
Qual a capacitância de um capacitor que armazena 100 C de carga com 2 V nos
terminais?
10.
A tensão aplicada aos terminais de um capacitor de 0,0001 F que armazena 2 C?
11.
A tensão aplicada aos terminais de um capacitor de 0,0003 F que armazena 5 C?
12.
A tensão aplicada aos terminais de um capacitor de 0,0005 F que armazena 4 C?
13.
A área de uma placa de um capacitor de duas placas com mica é de 0,0025 m
2
ea
separação entre as placas é de 0,02 m. Se a constante dielétrica da mica é 7, qual a
capacitância do capacitor?
14.
A área de uma placa de um capacitor de duas placas com mica é de 0,008 m2 e a
separação entre as placas é de 0,034 m. Se a constante dielétrica da mica é 7, qual a
capacitância do capacitor?
15.
Calcule a capacitância total de um capacitor de 3µF, um de 5 µF, e um de 10µF
associados em série.
16.
Calcule a capacitância total de um capacitor de 1µF, um de 0.5 µF, e um de 0.25µF
associados em série.
17.
Calcule a capacitância total de um capacitor de 10pF, um de 50 pF, e um de 25pF
associados em série.
18.
Calcule a capacitância total de um capacitor de 250pF, um de 350 pF, e um de 25pF
associados em série.
19.
Qual a capacitância total dos três capacitores ligados em paralelo, se os seus valores são
0,15µF, 0,015µF e 0,003µF
