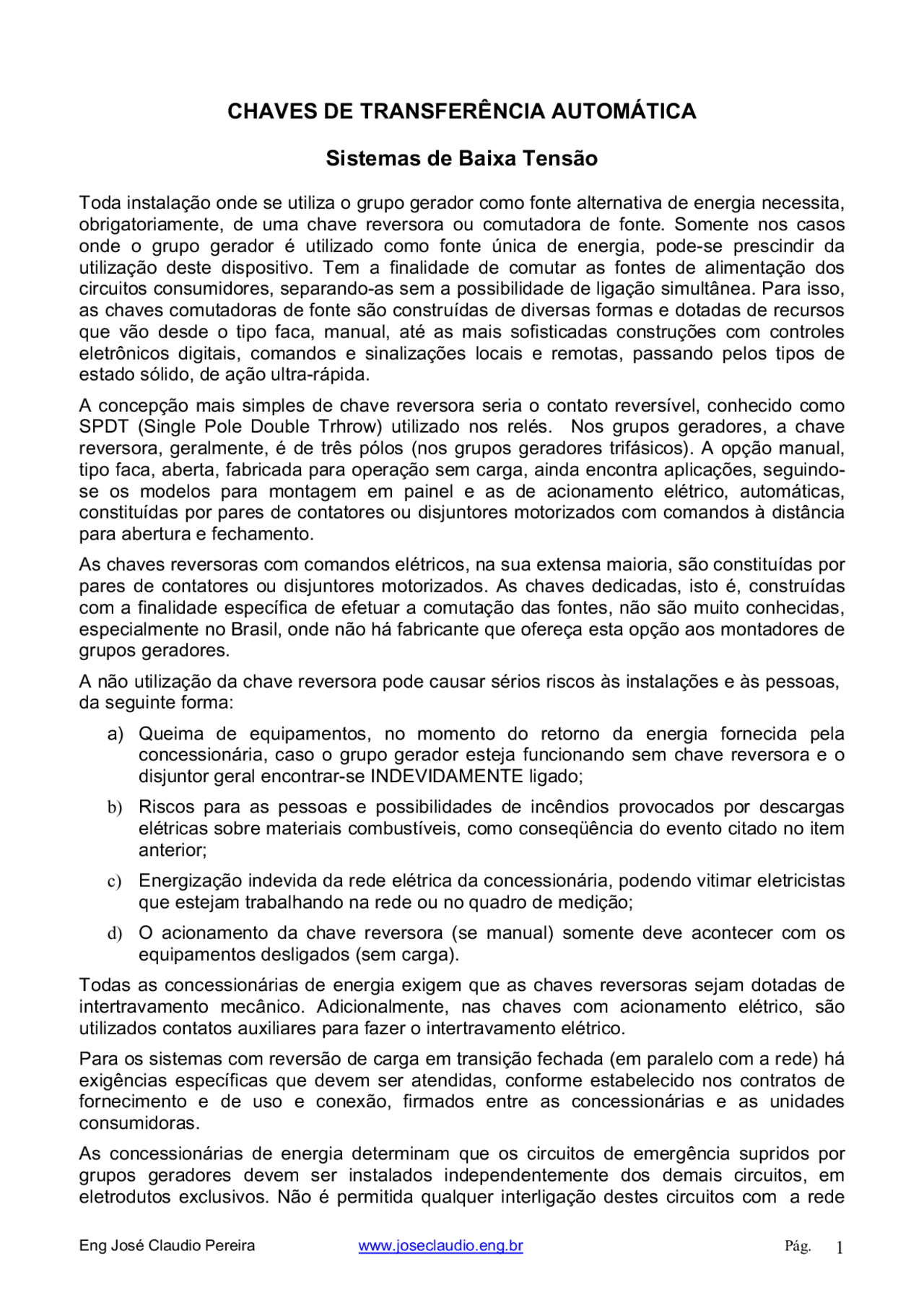

CHAVES DE TRANSFERÊNCIA AUTOMÁTICA
Sistemas de Baixa Tensão
Toda instalação onde se utiliza o grupo gerador como fonte alternativa de energia necessita, obrigatoriamente, de uma chave reversora ou comutadora de fonte. Somente nos casos onde o grupo gerador é utilizado como fonte única de energia, pode-se prescindir da utilização deste dispositivo. Tem a finalidade de comutar as fontes de alimentação dos circuitos consumidores, separando-as sem a possibilidade de ligação simultânea. Para isso, as chaves comutadoras de fonte são construídas de diversas formas e dotadas de recursos que vão desde o tipo faca, manual, até as mais sofisticadas construções com controles eletrônicos digitais, comandos e sinalizações locais e remotas, passando pelos tipos de estado sólido, de ação ultra-rápida.
A concepção mais simples de chave reversora seria o contato reversível, conhecido como SPDT (Single Pole Double Trhrow) utilizado nos relés. Nos grupos geradores, a chave reversora, geralmente, é de três pólos (nos grupos geradores trifásicos). A opção manual, tipo faca, aberta, fabricada para operação sem carga, ainda encontra aplicações, seguindo- se os modelos para montagem em painel e as de acionamento elétrico, automáticas, constituídas por pares de contatores ou disjuntores motorizados com comandos à distância para abertura e fechamento.
As chaves reversoras com comandos elétricos, na sua extensa maioria, são constituídas por pares de contatores ou disjuntores motorizados. As chaves dedicadas, isto é, construídas com a finalidade específica de efetuar a comutação das fontes, não são muito conhecidas, especialmente no Brasil, onde não há fabricante que ofereça esta opção aos montadores de grupos geradores.
A não utilização da chave reversora pode causar sérios riscos às instalações e às pessoas, da seguinte forma:
a) Queima de equipamentos, no momento do retorno da energia fornecida pela concessionária, caso o grupo gerador esteja funcionando sem chave reversora e o disjuntor geral encontrar-se INDEVIDAMENTE ligado; b) Riscos para as pessoas e possibilidades de incêndios provocados por descargas elétricas sobre materiais combustíveis, como conseqüência do evento citado no item anterior; c) Energização indevida da rede elétrica da concessionária, podendo vitimar eletricistas que estejam trabalhando na rede ou no quadro de medição; d) O acionamento da chave reversora (se manual) somente deve acontecer com os equipamentos desligados (sem carga).
Todas as concessionárias de energia exigem que as chaves reversoras sejam dotadas de intertravamento mecânico. Adicionalmente, nas chaves com acionamento elétrico, são utilizados contatos auxiliares para fazer o intertravamento elétrico.
Para os sistemas com reversão de carga em transição fechada (em paralelo com a rede) há exigências específicas que devem ser atendidas, conforme estabelecido nos contratos de fornecimento e de uso e conexão, firmados entre as concessionárias e as unidades consumidoras.
As concessionárias de energia determinam que os circuitos de emergência supridos por grupos geradores devem ser instalados independentemente dos demais circuitos, em eletrodutos exclusivos. Não é permitida qualquer interligação destes circuitos com a rede
alimentada pela concessionária. Os grupos geradores devem ser localizados em áreas arejadas, protegidos de intempéries e isolados do contato com pessoas leigas, principalmente crianças. Recomendam, ainda, a observância às normas técnicas, em especial a NBR-5410 da ABNT, em conformidade com o Decreto 41019 de 26/02/57 do Ministério das Minas e Energia e resolução Nº 456 da ANEEL sobre as condições gerais de fornecimento de energia.
O conceito básico é:
Consumidores
Fonte 1 = Rede
Fonte 2 = gerador
Abaixo, um diagrama típico de instalação do grupo gerador: DISTRIBUIÇÃO PRIMÁRIA
ATERRAMENTO
DISTRIBUIÇÃO SECUNDÁRIA
TRANSFORMADOR
GRUPO GERADOR ATERRAMENTO
CHAVEGERAL
REVERSORACHAVE
NEUTRO
S
R
T
R S
NEUTRO
T Chave reversora manual de três posições: 0 = (Centro) desligada I = Fonte 1 II = Fonte 2
Na maioria das aplicações, o grupo gerador é utilizado como fonte de emergência para atender apenas cargas essenciais, casos em que há um circuito de emergência em separado dos consumidores não essenciais:
Medição e Proteções
Grupo Gerador
Rede da Concession ária
Consumidores não essenciais
Consumidores essenciais (Circuito de Emergência)
Chave reversora ou de transferência
K1 K
L1 L2 L
R S T R S T
Rede Gerador
Trava mecânica
Liga Desliga
K1A
Liga K2B Desliga
K1B
K2A (^) Gerador Alimentando
Rede Alimentando
Nos sistemas automáticos, as funções liga e desliga rede e gerador são executadas por contatos de relés comandados pelo sistema de controle.
Na entrada do grupo gerador é indispensável um meio de desconexão e proteções contra curto-circuito. As empresas de telecomunicações exigem que, tanto o lado da rede quanto o do grupo gerador sejam protegidos com blocos de fusíveis de ação retardada. Os disjuntores termomagnéticos, quando utilizados, devem ter tempo de desconexão de 5 Hz, ou seja, cerca de 80 ms.
Para tornar o sistema automático, devemos acrescentar um dispositivo sensor da rede, capaz de perceber as falhas de tensão ou freqüência e fechar um contato para comando da partida do grupo gerador. Este(s) sensor(es) deve(m) ter seus parâmetros ajustáveis, incluindo um tempo de confirmação da falha, para evitar partidas do grupo gerador em decorrência de picos instantâneos de tensão. Deve monitorar o retorno da rede à normalidade e acionar um contato para retransferência da carga, devendo, a partir daí, o sistema de controle permitir o funcionamento do grupo gerador em vazio para resfriamento, antes de acionar o dispositivo de parada. Quando não incluídos no sistema de controle, sensores de tensão e freqüência para o grupo gerador também devem ser previstos. O monitoramento ideal é sobre as três fases, sendo freqüente o uso de sensores monofásicos no lado do grupo gerador, principalmente. Em geral, ajusta-se os sensores para variações de 20% de tensão e 5% de freqüência, para mais ou para menos, e um tempo de confirmação de dois a cinco segundos.
Por definição, os sensores de tensão e freqüência executam as seguintes funções de relés ANSI:
N° ANSI Função
27 Subtensão. Relé que atua quando a sua tensão de entrada é inferior a um valor predeterminado.
59 Sobretensão. Relé que atua quando a sua tensão de entrada for maior que um valor predeterminado.
81 Relé de freqüência. Dispositivo que opera quando a freqüência (ou sua taxa de variação) está fora de limites determinados.
A maioria dos fornecedores de grupos geradores utiliza estes dispositivos como parte integrante dos seus sistemas de controle ou USCA´s, de fabricação própria. No mercado, podem ser encontrados diversos fornecedores destes dispositivos, tanto analógicos quanto digitais, alguns dotados de múltiplas funções integradas.
K1 K
L1 L2 L
R S T R S T
Rede Gerador
Liga Desliga
K1A
Liga K2B Desliga
K1B
K2A Ligado
Normal Falha (^) Falha Normal Ligado
Comandos (desconexão, parada, etc.)
Comandos (desconexão, partida, etc.)
27 59 81 27 59 81
Eventualmente, a função 81 poderá não ser utilizada para a rede, baseando-se no pressuposto de que não ocorrem variações de freqüência da rede. Entretanto, dependendo do local da instalação, estas variações podem ocorrer.
Em muitas aplicações, são utilizados disjuntores com comandos motorizados em substituição aos contatores. Alguns fornecedores disponibilizam conjuntos montados, com opção de adição de componentes definidos pelo cliente.
Acessórios
EXECUÇÃO FIXA: EXECUÇÃO EXTRAÍVEL:
INCLUSOS NO MODELO BÁSICO x Alavanca de Carregamento manual das molas. x Botão mecânico de fechamento. x Botão mecânico de desligamento. x Indicador mecânico de molas carregadas. x Relé de fechamento. x Relé de abertura. x Motor elétrico com redutor para carregar as molas de fechamento. x Micro-switch para telessinalizar o carregamento das molas de abertura. x Contatos auxiliares. x Bloqueio da chave até que o defeito seja sanado, só podendo voltar a operar assim que seja dado o RESET manual. x Dispositivo eletrônico de retardo (200 ms). x Relé antibombeamento. OPCIONAIS OFERECIDOS A PEDIDO x Relé de subtensão. x Bloqueio mecânico tipo Yale e cadeado. x Bloqueio da chave até que o defeito seja sanado, só podendo voltar a operar assim que seja dado RESET elétrico. x Contador mecânico de manobra. x (^) Proteção à terra – 51N – Ground Sensor.
INCLUSOS: x Prolongador dos trilhos para a extração dos disjuntores. x Alavanca suplementar para extração do disjuntor.
OPCIONAL (A PEDIDO): x Indicador elétrico de posição do disjuntor (inserido, teste e extraído).
A Hubbell oferece um tipo de chave dedicada similar, porém com o mecanismo de acionamento diferente.
- – Contatos da entrada de rede
- – Contatos da entrada de grupo gerador;
- – Terminais de ligação da entrada de gerador;
- – Terminais de saída para a carga;
- – Conexões de campo;
- – Controle de transferência;
- – Contatos auxiliares de grupo gerador;
- – Relé de controle de transferência;
- – Conjunto de acionamento;
- – Contatos auxiliares de rede;
- – Dispositivo de teste (opcional);
- – Conexões de campo;
- – Terminais de entrada da rede
PROBLEMAS DA TRANSFERÊNCIA
Cada circuito consumidor tem características próprias, resultantes dos dispositivos alimentados. Um edifício comercial difere fundamentalmente de uma indústria com a mesma capacidade instalada. Enquanto no edifício predominam cargas de iluminação, elevadores, pequenos no-breaks, computadores e ar condicionado, na indústria a carga predominante, provavelmente, será de motores elétricos.
Quando ocorre uma falta de energia, o grupo gerador de emergência dotado de sistema de transferência automática é acionado e no intervalo médio de 10 a 15 segundos assume as cargas. Este intervalo é suficiente para que os motores em funcionamento parem de girar e todos os circuitos se desenergizem. Entretanto, quando do retorno da concessionária, o sistema aciona o desligamento do gerador e o ligamento da rede, um após o outro, num intervalo médio de 100 a 200 ms. Isto faz com que, ao ser religada a rede, os motores, por inércia, ainda estão girando praticamente na mesma rotação. O mesmo ciclo acontece nas transferências onde se utilizam grupos geradores nos horários de ponta, quando no início se transfere a carga da rede para o gerador e no final, quando ocorre a transferência inversa. Os motores em movimento, sem receber energia, geram tensão que percorre o circuito em sentido inverso, no intervalo de transferência, que irá se contrapor à fornecida pela fonte que assume a carga, produzindo um surto capaz de trazer perturbações e queima de equipamentos. Quando há este tipo de problema, a solução é fazer a transferência num intervalo de tempo programado, desligando-se uma fonte e aguardando um tempo suficiente para que todos os motores parem, antes de efetuar o ligamento da fonte substituta. A isto, habitualmente chamamos de transferência com transição programada.
Para os edifícios comerciais com muitos elevadores, uma alternativa freqüentemente adotada é incluir no sistema um relé programado para fechar um contato durante o tempo suficiente para que todos os elevadores sejam desligados no andar térreo (ou no mais próximo de onde se encontram), permanecendo desligados até que a transferência se realize. Esta providência é interessante porque, no caso da transferência da rede para o gerador, permite que os elevadores sejam acionados um após o outro, reduzindo assim o surto de corrente de partida que ocorreria com a partida simultânea de todos os elevadores ao mesmo tempo. Esta função é um item opcional nas chaves Cummins Power Generation.
Uma outra forma de efetuar a transferência sem perturbações é a transição fechada, em paralelo com a concessionária, que pode ser instantânea ou com rampa de carga. Para adotar esta solução, é necessário consultar a concessionária e, conforme o caso, aditar o contrato de conexão e uso, para prever esta função. É a forma mais conveniente para quem utiliza grupos geradores para geração nos horários de ponta.
A transferência instantânea significa aplicação de carga brusca e a rampa de carga só pode ser utilizada nas transferências com as duas fontes presentes e normais. No caso de uma falta de energia, a entrada do grupo gerador na condição de emergência é feita em barramento morto, assumindo todas as cargas que estiverem ligadas, instantaneamente.
Existem chaves que efetuam a transferência em transição fechada com um tempo de paralelismo menor do que 5 graus elétricos (0,00023 seg). Como as proteções normalmente exigidas pelas concessionárias têm tempos de atuação de 100 ms, estas se tornam desnecessárias, porém, podem ser exigidas, a seu critério, por condições contratuais.
interrupção de 2 a 4 ms. Esta interrupção é imperceptível e não detectada pelos equipamentos consumidores.
O SCR é um diodo que opera como um circuito aberto quando nenhuma corrente é aplicada ao GATE. Um sinal aplicado ao GATE, fecha o circuito e faz com que ele se mantenha fechado, conduzindo do ANODO para o CATODO, enquanto permanecer o sinal. Uma vez removido o sinal, ele irá parar de conduzir quando a corrente circulante atingir o valor zero. Usando esta propriedade, é possível construir um sistema com controle eletrônico gerando o sinal para o gate e montar uma chave comutadora de fontes onde é possível determinar o momento em que uma ou outra fonte será ativada ou desativada.
CARGA
FONTE 1
FONTE 2
GATE
ANODO CATODO
Sistemas microprocessados adicionados aos controles adotados, implementam a utilização desta solução. Entretanto, neste tipo de transferência a carga é aplicada subitamente, na sua totalidade, ao grupo gerador.
TRANSFERÊNCIA COM RAMPA DE CARGA
É feita na condição de transição fechada, em paralelo com a rede, durante um tempo programado. O sistema de transferência necessita monitorar, por meio de transformadores de corrente, a energia circulante e atuar sobre o sistema de combustível do motor. Sua utilização requer proteções definidas pela concessionária local.
DISTRIBUIÇÃO PRIMÁRIA
ATERRAMENTO
DISTRIBUIÇÃO SECUNDÁRIA
TRANSFORMADOR
GRUPO GERADOR
ATERRAMENTO
CHAVE GERAL
NEUTRO
S
R
T
R S
NEUTRO
T
NEUTRO RS T 52U
52G
EMERGÊNCIA
NÃO ESSENCIAIS
SISTEMA DE CONTROLE
COMANDO EXCITAÇÃO
COMBUSTÍVEL (GOVERNADOR)
TC´s
A transferência com rampa de carga é feita sincronizando o grupo gerador com a rede e, em seguida, comandando o fechamento das chaves de paralelismo (52). O paralelismo, feito por um sincronizador automático, controla tensão e freqüência do grupo gerador e verifica a seqüência de fases. No caso de falha da rede e entrada do grupo gerador na condição de emergência, teríamos a seqüência:
Tempo
Potência no grupo gerador
Falha da Rede
Partida
Carga Retorno da Rede
Sincronismo com a Rede
Transferência da carga
Resfriamento do motor
Parada
Abre 52G
No caso da partida do grupo gerador com a rede presente (horário de ponta):
sistema deve supervisionar o fluxo de corrente e manter a dosagem do combustível para
Tempo
Potência no grupo gerador
Partida
Transferência da Carga
Transferência da carga
Resfriamento do motor
Parada
Abre 52G
Sincronismo com a Rede
Fecha 52G
Abre 52U
Fecha 52U
Sincronismo com a Rede
O
que, no momento do fechamento de 52G o grupo gerador não entre em carga nem seja motorizado pela rede. Uma vez fechado 52G, tem início o processo de transferência de carga numa taxa programada com incremento em kW por segundo e o limite não pode exceder a potência do grupo gerador.
