Estado Plano de Tensões

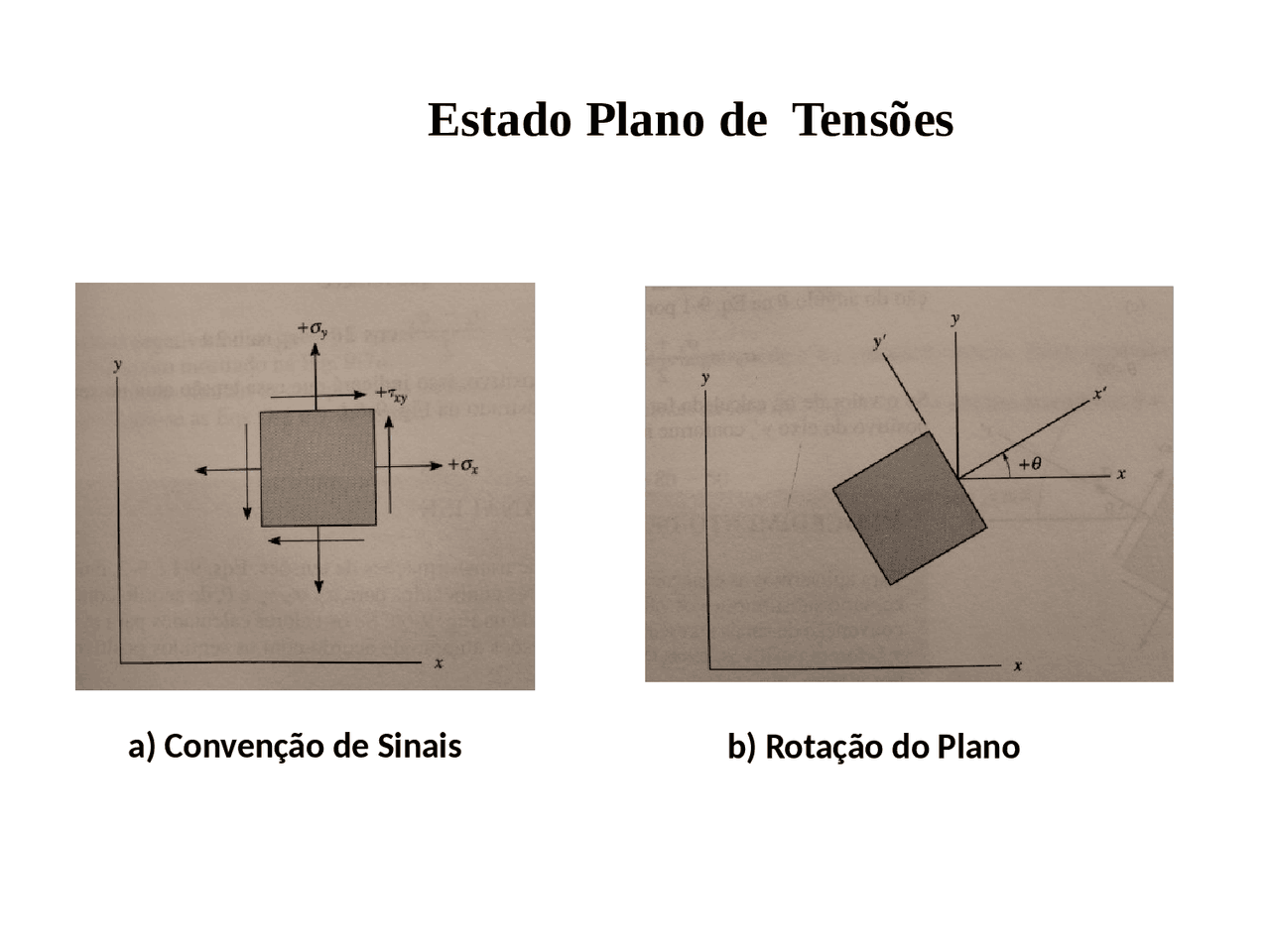

a) Convenção de Sinais b) Rotação do Plano
Componentes Tensão Normal e de Cisalhamento
Exercício
Determine o estado de tensão para um elemento orientado a 30º.
.
TENSÕES PRINCIPAIS - NORMAL
Ângulo das Tensões Principais
Exercício
Calcular as tensões principais
FADIGA - Diagrama S-N
S - Tensão
N – Número de Ciclos
Torque
c - Raio
Ƭ- (^) Tensão de Cisalhamento
T -
J - Momento de Inércia
Diagrama de Momento Diagrama de Cortante
σ - Tensão Normal
Ƭ- Tensão de Cisalhamento
CISALHAMENTO
Tensão Normal
Tração Compressão
Exercício 2
Uma barra de seção quadrada (40 mm) mostrado na figura. Se uma força de 800 N é aplicada ao
longo do eixo, determine a tensão norma média e a tensão de cisalhamento nos planos a-a e b-b.
