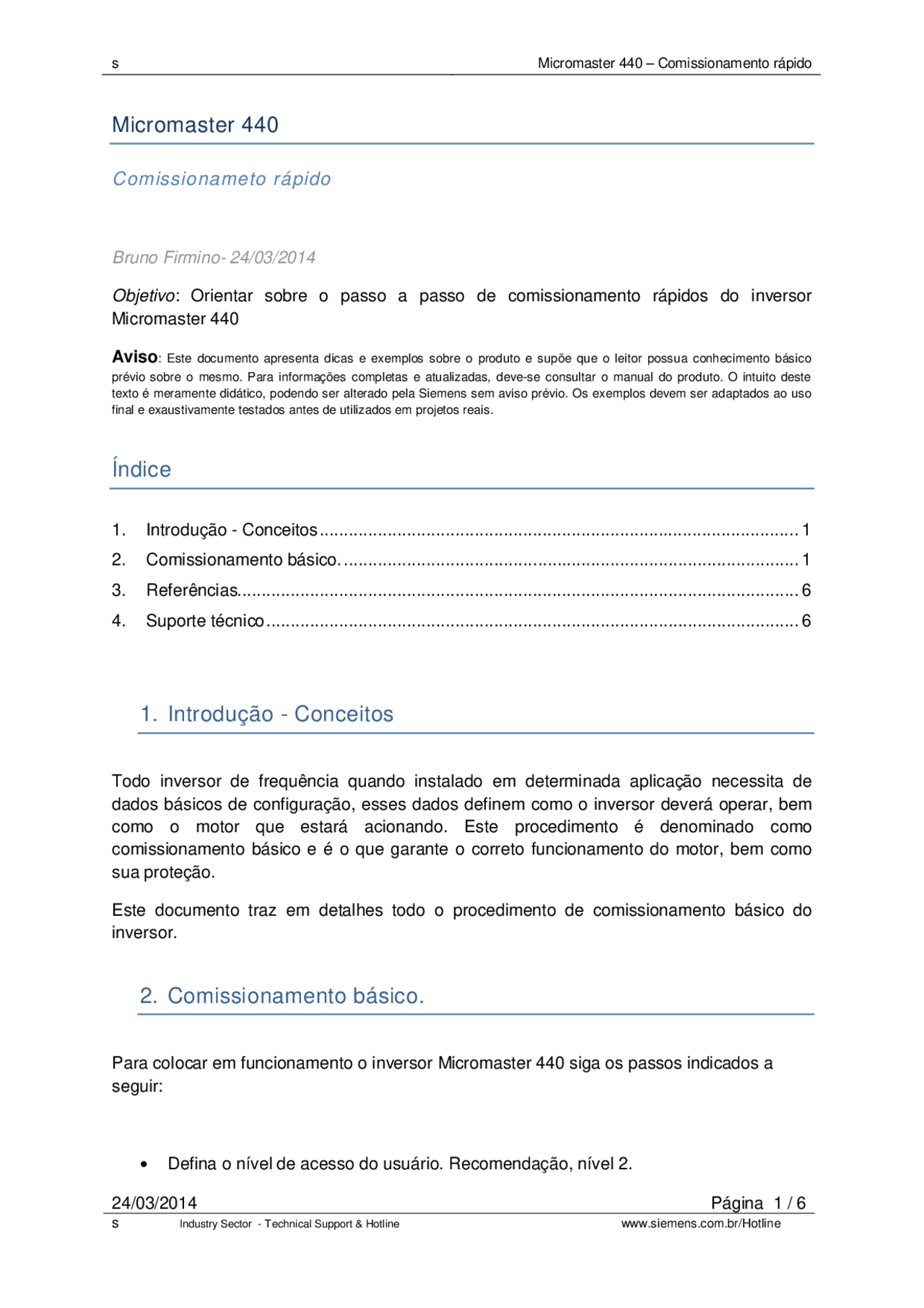

24/03/2014 Página 1 / 6

Micromaster 440

Comissionameto rápido

Bruno Firmino- 24/03/

Objetivo : Orientar sobre o passo a passo de comissionamento rápidos do inversor Micromaster 440

Aviso : Este documento apresenta dicas e exemplos sobre o produto e supõe que o leitor possua conhecimento básico prévio sobre o mesmo. Para informações completas e atualizadas, deve-se consultar o manual do produto. O intuito deste texto é meramente didático, podendo ser alterado pela Siemens sem aviso prévio. Os exemplos devem ser adaptados ao uso final e exaustivamente testados antes de utilizados em projetos reais.

Índice

1. Introdução - Conceitos ................................................................................................... 1
2. Comissionamento básico. .............................................................................................. 1
3. Referências.................................................................................................................... 6
4. Suporte técnico .............................................................................................................. 6

1. Introdução - Conceitos

Todo inversor de frequência quando instalado em determinada aplicação necessita de dados básicos de configuração, esses dados definem como o inversor deverá operar, bem como o motor que estará acionando. Este procedimento é denominado como comissionamento básico e é o que garante o correto funcionamento do motor, bem como sua proteção.

Este documento traz em detalhes todo o procedimento de comissionamento básico do inversor.

2. Comissionamento básico.

Para colocar em funcionamento o inversor Micromaster 440 siga os passos indicados a seguir:

x Defina o nível de acesso do usuário. Recomendação, nível 2.

24/03/2014 Página 2 / 6

x Selecione o modo de comissionamento rápido alterando o P0010 para o valor 1.

x Defina o modo de entrada dos dados do motor. Recomendação, trabalhe com o valor 2, desta forma não é necessário ajuste de DIP Switches.

Obs: Caso queira trabalhar com o P0100 igual a 0 ou 1, a seguinte DIP Switch deve ser posicionada conforme figura abaixo:

x Caso o inversor vá trabalhar com cargas de torque quadráticos, tais como bombas e ventiladores, então recomenda-se ajustar o parâmetro P0205 em 1. Caso contrário não há necessidade de se alterar este parâmetro. Caso seja necessário alterar este parâmetro, previamente o parâmetro P0003 deve ser ajustado para o valor 3.

x Selecione o tipo de motor a ser utilizado. Os motores assincronos normalmente são conhecidos como motores de gaiola ou motores de indução.

24/03/2014 Página 4 / 6

Obs: Por força de Norma, todo motor auto ventilado pode ser submetido à corrente nominal até a uma velocidade mínima de 50% da nominal. Se operar longos períodos abaixo de 50% da rotação nominal, medidas adicionais de refrigeração ou de seu monitoramento deverão ser adotadas.

x Definição de fator de sobrecarga.

Obs: O valor de fábrica e recomendado é 150% da corrente nominal do motor (P0305). 100% significa a corrente nominal do motor!

Ex.: Para 50% de sobrecarga ajustar P0640=150%

x Definição da fonte do comando de liga P0700. Com ajuste do P0700 igual à 2, a definição das funções correspondentes às entradas digitais devem ser ajustadas nos parâmetros P0701 ao P0708.

x Definição da fonte de referência de velocidade P1000. Para utilização do MOP (Potenciometro motorizado) através das teclas da BOP, basta configurar para o valor

1. Para utilização de potenciômetro ou sinal analógico, ajuste o P1000 para o valor

x Os parâmetros a seguir definem características básicas do funcionamento do motor.

24/03/2014 Página 5 / 6

x Definição do modo de controle.

Obs: Sempre que o drive opere com um dos modos de controle vetorial, é obrigatório realizar o reconhecimento de dados através do P1910, caso contrário a malha de controle ficará desregulada, provocando oscilações no controle.

x Finalizando comissionamento básico.

x Identificação do motor.
