CIMENTAÇÃOCIMENTAÇÃO

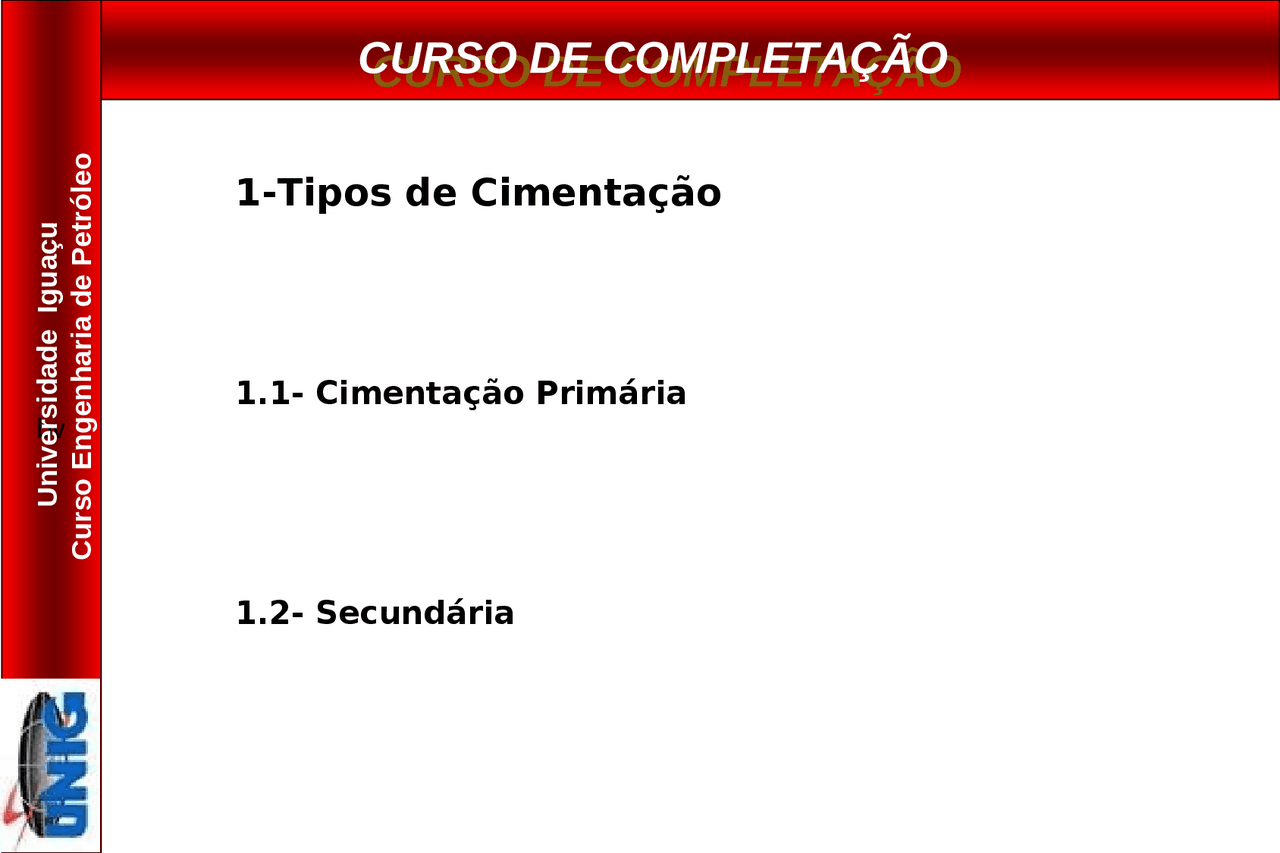

1-Tipos de Cimentação

1.1- Cimentação Primária

1.2- Secundária

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

1.1-Cimentação Primária :

É a cimentação principal de cada coluna de revestimento, levada a

efeito logo após sua descida ao poço.

Objetivos :

• Suporte mecânico ao revestimento
• Isolamento hidráulico entre zonas

CIMENTAÇÃO CIMENTAÇÃO

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

Tampão Balanceado

Tampão Balanceado

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

SQUEEZE

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

Montagem dos

equipamentos para

perfilagem a cabo

Montagem dos

equipamentos para

perfilagem a cabo

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 03

AVALIAÇÃO DA QUALIDADE DA CIMENTAÇÃO ( cont.)

PERFIS: - utilizados com perfil de raios gama ( gamma ray - GR)

• Radioatividade natural das formações -> colocar em

profundidade.

A) PERFIL SÔNICO:

• Sistema de perfilagem acústica composto basicamente por

transmissor, um receptor e um aparelho de medição;

• Transmissor acionado por energia elétrica, emitindo pulsos

sonoros de curta duração que se propagam através do

revestimento, cimento e formação, antes de atingirem os dois

receptores ( 3 pés e 5 pés do transmissor );

• Receptores reconvertem pulsos sonoros em sinal elétrico

que são enviados para um medidor na superfície, através de

cabos condutores;

TIPOS DE PERFIS:

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 03

AVALIAÇÃO DA QUALIDADE DA CIMENTAÇÃO ( cont.)

A) PERFIL SÔNICO:

VDL: Variable Dendity Logging - Densidade Variavel

• (^) Registra a onda detectada pelo receptor que está a 5 pés;
• (^) Interpretação:
  • (^) Boa aderência cimento-revestimento: baixa amplitude no CBL;
  • (^) Boa aderência cimento-formação: ausência de sinal de

revestimento

e presença de sinal de formação no perfil VDL;

• (^) Revestimento livre:
  • (^) Altos valores de amplitude no perfil CBL;
  • (^) Padrão de faixas paralelas, retas, claras e escuras no perfil

VDL;

• (^) Localização das luvas do revestimento em ambos os perfis

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

COMPOSIÇÃO

FLUIDO

REVESTIMENTO

CIMENTO

FORMAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

Ferramenta acústica para perfilagem CBL/VDL

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 03

AVALIAÇÃO DA QUALIDADE DA CIMENTAÇÃO ( cont.)

B) PERFIL ULTRASÔNICO:

• (^) Utilizam energia ultrasônica:
  • (^) 8 direções - 45º;
• (^) Boa resolução vertical e circular:
  • (^) CBL/VDL:
    • (^) RV = 3/5 pés ;
    • (^) RC = valor médio dos 360º;
  • (^) CEL: RV = poucas polegadas;
• (^) Não é tão eficiente quanto o CBL/VDL

para investigar aderência cimento-

formação.

Completa avaliação da qualidade da cimentação:

----> combinação de ambos os perfis.

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04- DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

Perfil Ultrasônico

típico

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 04

CANHONEIO DA ZONA DE INTERESSE

Túnel do canhoneado - corte:

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE

CANHONEIO DA ZONA DE INTERESSE

Classificação de canhoneio:

Overbalance

• Underbalance

Extreme Overbalance

ÁGUA

GÁS

ÓLEO

CANHÃO

CABO

ELÉTRICO

JATOS

CCL bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 04

CANHONEIO DA ZONA DE INTERESSE

Convencional TCP

Through Tubing

bv

Universidade Iguaçu

Curso Engenharia de Petróleo

CURSO DE COMPLETAÇÃO

04 - DETALHAMENTO DAS FASES DE UMA COMPLETAÇÃO

FASE 04

CANHONEIO DA ZONA DE INTERESSE

Canhoneio Convencional: feito a cabo com poço

desequipado.

Canhoneio TCP: Desce na extremidade da coluna e

após o canhoneio, a junta de segurança se rompe e o

canhão cai para o fundo do poço.

Canhoneio Through Tubing : Desce à cabo por dentro

da coluna com o poço equipado.

bv
