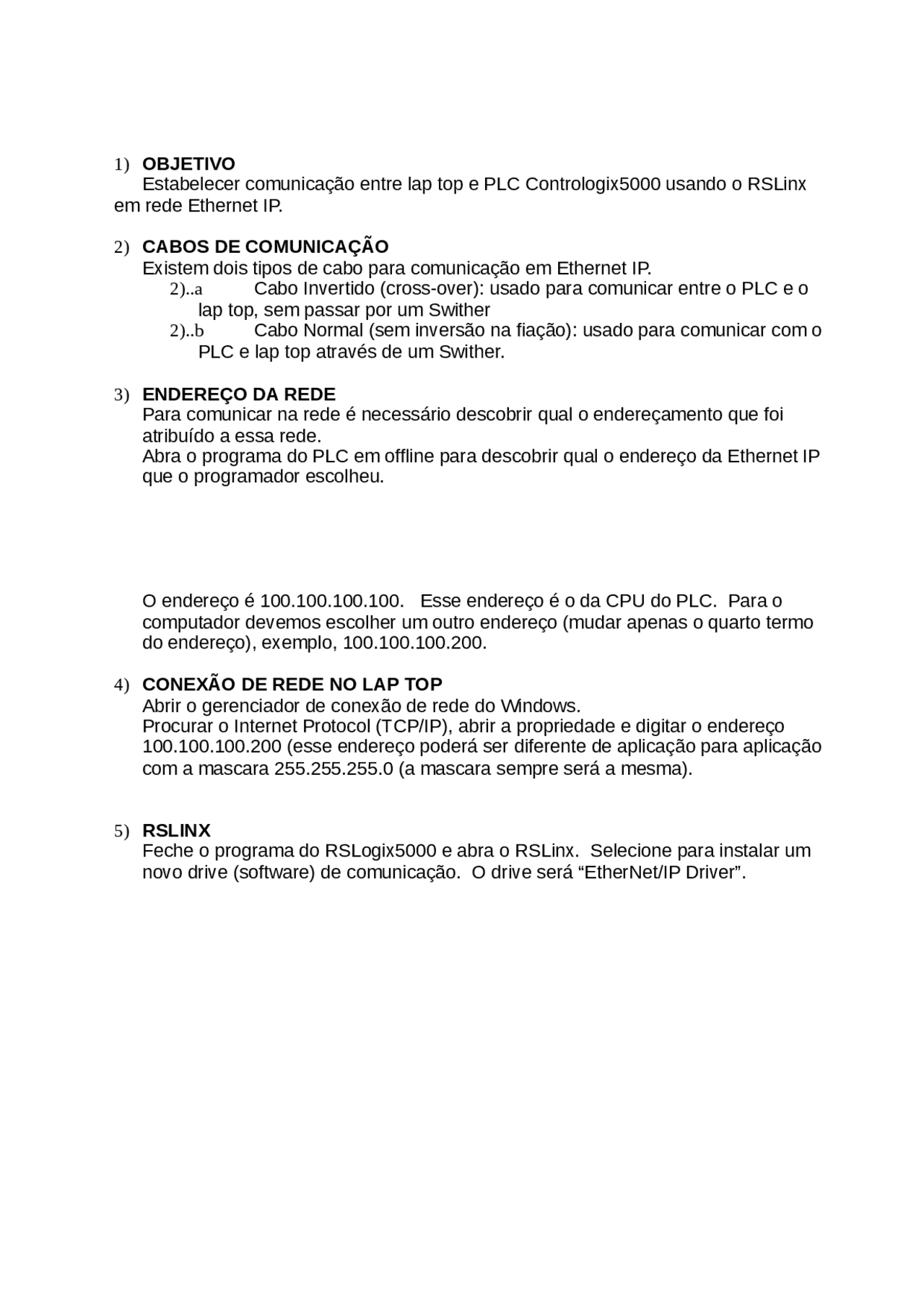

1) OBJETIVO
Estabelecer comunicação entre lap top e PLC Contrologix5000 usando o RSLinx
em rede Ethernet IP.
2) CABOS DE COMUNICAÇÃO
Existem dois tipos de cabo para comunicação em Ethernet IP.
2)..a Cabo Invertido (cross-over): usado para comunicar entre o PLC e o
lap top, sem passar por um Swither
2)..b Cabo Normal (sem inversão na fiação): usado para comunicar com o
PLC e lap top através de um Swither.
3) ENDEREÇO DA REDE
Para comunicar na rede é necessário descobrir qual o endereçamento que foi
atribuído a essa rede.
Abra o programa do PLC em offline para descobrir qual o endereço da Ethernet IP
que o programador escolheu.
O endereço é 100.100.100.100. Esse endereço é o da CPU do PLC. Para o
computador devemos escolher um outro endereço (mudar apenas o quarto termo
do endereço), exemplo, 100.100.100.200.
4) CONEXÃO DE REDE NO LAP TOP
Abrir o gerenciador de conexão de rede do Windows.
Procurar o Internet Protocol (TCP/IP), abrir a propriedade e digitar o endereço
100.100.100.200 (esse endereço poderá ser diferente de aplicação para aplicação
com a mascara 255.255.255.0 (a mascara sempre será a mesma).
5) RSLINX
Feche o programa do RSLogix5000 e abra o RSLinx. Selecione para instalar um
novo drive (software) de comunicação. O drive será “EtherNet/IP Driver”.
