Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
Capítulo 2
Elementos de um
Sistema de Telecomunicações Digital
Conceito de Comunicação Digital : Transmissão de informação em forma digital a partir de uma fonte geradora da informação até um ou mais destinatários. Em um sistema digital, toda a informação a ser transmitida é transformada em um conjunto de valores discretos, representados por dígitos numéricos. Entre fonte e destinatário, ou seja, entre transmissor e receptor, encontra-se o canal de transmissão. O canal de transmissão é o meio físico através do qual a informação é transportada, meio físico este que pode ser eletromagnético, acústico, ótico, etc ...
A Figura 2.1 mostra o diagrama de blocos simplificado e os elementos básicos de um sistema de comunicações digital, a seguir descritos.

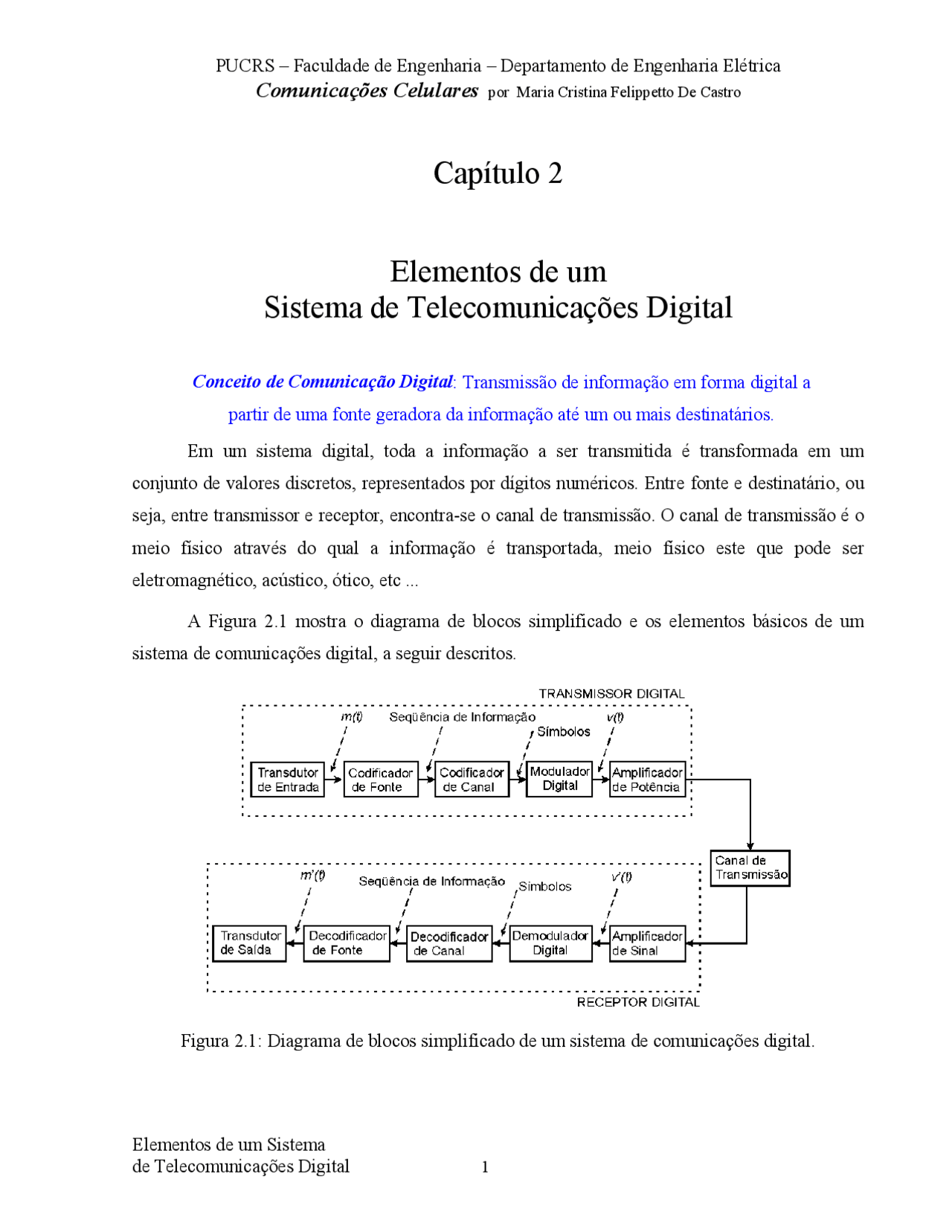

Figura 2.1: Diagrama de blocos simplificado de um sistema de comunicações digital.
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
No Transmissor Digital estes elementos são: o Transdutor de Entrada, o Codificador de Fonte, o Codificador de Canal, o Modulador Digital, o Amplificador de Potência.
No lado do destinatário, os elementos básicos do receptor digital são: Amplificador de Sinal, Demodulador Digital, Decodificador de Canal, Decodificador de Fonte e Transdutor de Saída.
2.1 Elementos que compõem o Transmissor Digital
A seguir são descritos alguns dos principais elementos que compõem o Transmissor Digital, mostrados na Figura 2.1.
2.1.1 O Transdutor de Entrada
O Transdutor de Entrada é um dispositivo que converte uma grandeza física qualquer em um sinal elétrico.
Caso o sistema mostrado na Figura 2.1 represente um transmissor/receptor de rádio, o Transdutor de Entrada pode ser um microfone: a grandeza física pressão acústica movimenta o diafragma do microfone, o qual gera um sinal elétrico m ( t ) que corresponde à intensidade da
pressão instantânea da onda sonora que chega ao microfone.
Para um sistema analógico, o sinal (^) m ( t ) é forçosamente um sinal contínuo. No entanto,
em um sistema digital, o sinal m ( t )pode ser:
1. Um sinal contínuo. 2. Um sinal discreto no tempo representado por um conjunto finito de símbolos. Isto é, tal sinal é discreto não só no tempo como também quanto aos valores que o representam – ou seja, o sinal é quantizado.
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
Em sistemas que operam com sinais (^) m ( t ) do tipo 1, o processo de amostragem +
quantização faz parte do Codificador de Fonte. Este processo serve para transformar o sinal contínuo m ( t ) em uma seqüência de dígitos numéricos em base numérica binária. Para
representar os dígitos binários – ou bits – a nível de circuito, é comum associar o nível lógico “1” a um pulso elétrico retangular de largura τ tendo como amplitude a tensão VH e o nível lógico
“0” a um pulso retangular de mesma largura tendo como amplitude a tensão VL.
Idealmente, busca-se representar o valor quantizado do sinal m ( t ) a cada instante
discreto através de uma seqüência de bits que utilize o menor número de bits possível, já que um menor número de bits enviado no mesmo intervalo de tempo implica em pulsos de largura τ maior, o que reduz a largura de espectro do sinal m ( t ) quantizado e, portanto,
reduz a banda-passante necessária para enviá-lo através do sistema + canal [1].
Suponhamos que cada amostra do sinal m ( t )possa ser representada por uma seqüência de
16 bits, significando que cada amostra de m ( t ) pode assumir um valor dentre os 2 16 = 65536
valores ou níveis de quantização possíveis.
Suponhamos ainda que se deseja transmitir uma amostra de m ( t )durante um intervalo de
tempo de 100 μs. Assim, o pulso que representa cada bit terá uma duração de
τ =^10016 μs= 6. 25 μs, (2.1)
resultando em uma largura espectral para o trem de pulsos de
τ^1 =^160 kHz,^ (2.2) a qual proporcionalmente define a banda-passante necessária ao sistema [1].
No entanto, se cada amostra de m ( t ) puder ser representada por uma seqüência de 8 bits
em vez de 16 bits,
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
τ =^1008 μs= 12. 5 μs e (2.3)
τ^1 =^80 KHz,^ (2.4) e a banda-passante necessária ao sistema será a metade da necessário para 16 bits.
Observação: O número de bits necessário para representar m ( t ) é dependente da
aplicação porque, quanto menor o número de bits que usarmos para representar um sinal, maior será o ruído de quantização, que é uma distorção não-desejada, mas intrínseca ao processo de quantização.
Representar o sinal m ( t )quantizado através de uma seqüência de bits que utilize o menor
número de bits possível é a tarefa principal do Codificador de Fonte.
Especificamente, o Codificador de Fonte procura reduzir ao máximo a informação redundante no sinal m ( t ) quantizado de forma que o menor número de bits possível seja
utilizado para sua representação sem, no entanto, perder informação significativa. Em outras palavras, o Codificador de Fonte efetua uma compressão de dados.
2.1.3 O Codificador de Canal
A seqüência de bits gerada na saída do Codificador de Fonte é denominada Seqüência de Informação e é aplicada à entrada do Codificador de Canal.
O propósito do Codificador de Canal é introduzir na Seqüência de Informação, de maneira controlada, uma determinada quantidade de informação redundante, de tal forma que, no receptor, esta informação redundante possa ser utilizada para detectar e corrigir erros decorrentes de ruído e interferência, que afetam o sinal quando este é transmitido através do canal de transmissão.
Portanto, a redundância adicionada serve para aumentar a confiabilidade da informação recebida e melhorar a fidelidade do sinal m ' ( t ) no Receptor Digital. De fato, a redundância
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
Suponhamos que, na saída do demodulador do receptor tenhamos R (^) A = 10000010 , RB = 0 0000100 e RC = 0 0000 000. O Decodificador de Canal do receptor não detecta erro em RA porque o oitavo bit é “0”
para um número par de bits “1” nos dígitos correspondentes à mensagem, o que é uma decisão correta pois R (^) A = PA.
O Decodificador de Canal detecta erro em RB porque o oitavo bit é “0” para um número ímpar de bits “1” nos dígitos correspondentes à mensagem, o que é uma decisão correta pois RB ≠ P B no primeiro bit. O Decodificador de Canal não detecta erro em RC porque o oitavo bit é “0” para um
número par de bits “1” nos dígitos correspondentes à mensagem, o que é um decisão incorreta pois RC ≠ PC nos dígitos marcados em negrito.
A razão de codificação para este caso simples é k n = 7 / 8.
2.1.4 O Modulador Digital
A saída do Codificador de Canal é enviada ao Modulador Digital. A função do Modulador Digital é mapear a seqüência binária proveniente do Codificador de Canal em um conjunto de M valores distintos de parâmetros de um sinal elétrico v ( t ).
O Modulador é um dispositivo que executa o processo de modulação, através do qual o sinal v ( t )tem alguma de suas características variada de acordo com o valor instantâneo do sinal
modulante m ( t ). Usualmente v ( t ) é senoidal e de freqüência f muito maior que a da
componente espectral de maior freqüência f (^) M no espectro de m ( t ). O sinal v ( t )é denominado
de portadora e pode ser representado por
v ( t )= Vm cos ( 2 π ft +φ) (2.5)
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
onde Vm é o valor instantâneo de v ( t ), f é a freqüência de v ( t ) e φ é a fase de v ( t ), com
relação a alguma referência.
Observação: Qualquer uma destas três características ou parâmetros de v ( t ) – valor instantâneo Vm ,
freqüência f , fase φ – podem ser variados dando origem respectivamente a sistemas analógicos
AM (Amplitude Modulada), FM (Freqüência Modulada) e PM (Fase Modulada – Phase Modulation ). Isto é, V (^) m = Vm ( ) t =f ( m ( t )), f = f ( ) t =g( m ( t ))e φ =φ( ) t =h( m ( t ))onde f ( )⋅, g( )⋅
e h ( )⋅ são funções contínuas e analíticas. Em Comunicações Digitais mais de um parâmetro de
v ( t ) podem ser variados simultaneamente, dando origem a formas de modulação mais
elaboradas.
Se desejarmos transmitir a seqüência binária proveniente do Codificador de Canal, de um
em um bit, a uma razão uniforme de R bits s :
⇒⇒⇒⇒ O Modulador Digital pode, por exemplo, simplesmente mapear o dígito "0" no sinal
v 0 (^) ( t )= V cos ( 2 π ft + φ 0 )e o dígito "1" no sinal v 1 (^) ( t )= V cos( 2 π ft + φ 1 ), situação que define a modulação digital denominada BPSK ( Binary Phase Shift Keying ) para φ^0 = 0 "e φ 1 = 180 ". Neste caso M = 2 , e a modulação é dita binária, porque o mapeamento envolve dois valores de parâmetros de v ( t ).
⇒⇒⇒⇒ Uma outra forma de modulação seria tomar um bloco de N bits consecutivos da seqüência
binária proveniente do Codificador de Canal e efetuar a transmissão de um em um bloco a uma razão constante de R [ bits s ]. Para tanto, o modulador mapeia M = 2 N blocos (ou símbolos) distintos no conjunto de sinais { v (^) i ( t )}, i = 0 , 1 ,!, M − 1. Este tipo de modulação é denominada M -ária porque existem M > 2 sinais v ( t )distintos. Por exemplo, seja N = 4 , tal que M = 2 4 = 16.
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
⇒⇒⇒⇒ Seja um sistema digital com M = 256 , tal que
N = log 2 M = 8. Toda vez que um dos 256 possíveis sinais v ( t )é transmitido, significa que 8 bits foram enviados através do canal.
⇒⇒⇒⇒ Comparemos este sistema com o sistema para o qual M = 16 , tal que
N = log 2 M = 4 , mas com o mesmo intervalo entre emissão de sinais v ( t )do sistema com M = 256. Toda vez que um dos 16 possíveis sinais v ( t )é transmitido significa que apenas 4 bits foram enviados através do canal.
⇒⇒⇒⇒ Portanto, o sistema com M = 256 apresenta o dobro da velocidade de transmissão
R [ bits s ]que o sistema para M = 16 , assumindo que ambos possuam a mesma taxa R N [blocos s]de transmissão de blocos (símbolos).
2.2 Elementos que compõem o Receptor Digital
Neste item são descritos alguns dos principais elementos que compõem o Receptor Digital, mostrados na Figura 2.1.
2.2.1 O Demodulador Digital
O Demodulador Digital processa o sinal corrompido pelo canal e reduz o sinal v ' ( t ) a
uma seqüência numérica que representa as estimativas dos símbolos de dados (blocos) transmitidos, símbolos estes que, conforme já discutido, podem ser binários (2 símbolos) ou M -ários ( M símbolos). Esta seqüência numérica é enviada ao Decodificador de Canal.
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
2.2.2 O Decodificador de Canal
O Decodificador de Canal tenta reconstruir a Seqüência de Informação original baseado no conhecimento do código utilizado pelo Codificador de Canal e na redundância controlada contida na informação recebida.
2.2.3 A Performance Conjunta do Demodulador Digital e do Decodificador de
Canal
Uma medida de quão bem feito está sendo realizado o trabalho conjunto do Demodulador Digital + Decodificador de Canal é a freqüência estatística em que erros ocorrem na Seqüência de Informação decodificada.
Precisamente falando, a probabilidade média de erros em bits da Seqüência de Informação na saída do Decodificador de Canal é uma medida da performance do trabalho conjunto do Demodulador e Decodificador de Canal.
Na prática esta probabilidade média de erro é obtida contando-se o número de bits errados N (^) e em um número suficientemente grande de bits totais Nt recebidos, bits estes provenientes da
recepção de diversas Seqüências de Informação consecutivas.
Computa-se então a razão BER = Ne Nt , onde o parâmetro de performance BER (BER –
bit error rate ) é a taxa de erro de bits do Demodulador Digital + Decodificador de Canal e é uma aproximação da probabilidade média de erro.
Em geral, a probabilidade de erro é função das características do código utilizado, do tipo de sinal v ( t ) adotado, da potência do Amplificador de Potência no transmissor, das
características do canal (nível de ruído, natureza da interferência, etc...) e do método de demodulação e decodificação.
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
de vidro feita usualmente a partir de sílica, protegido por uma capa protetora. A informação é transmitida variando (modulando) a intensidade de luz emitida. Na outra extremidade do cabo, um foto-diodo no receptor transforma as variações de luz em sinal elétrico. A banda-passante de um canal ótico é pelo menos uma ordem de grandeza maior que a banda-passante de um canal Wireline. Enquanto a transmissão de informação através de um canal Wireline exige repetidores de sinal a cada 5km, um cabo de fibra ótica exige repetidores somente a cada 30Km. Ainda, o peso de um cabo ótico é centenas de vezes menor do que um cabo Wireline com mesma banda-passante e mesma extensão de percurso, o que facilita o processo de instalação. Exemplo: A rota de interligação entre duas WANs (WAN – Wide Area Network ).
- Wireless : Canais que transportam informação através de ondas eletromagnéticas de determinada freqüência, acopladas ao meio de propagação por uma antena, a qual serve como irradiador. Em conseqüência, não há necessidade de nenhum cabo ou fio para transmissão da informação. Daí, portanto, a denominação wireless – sem fio. A faixa de freqüência para comunicações wireless viáveis se estende desde 30kHz até 300GHz. Obviamente, sistemas que operam com freqüências mais altas permitem uma banda-passante maior. Exemplo: Telefonia celular digital na faixa dos 850 MHz.
- Acústico sub-aquático: Canais que transportam informação através de ondas acústicas cujo meio de propagação é água. Sistemas digitais que utilizam este tipo de canal foram desenvolvidos para contornar o problema de excessiva atenuação que a transmissão de informação por ondas eletromagnéticas encontra quando transmissor e/ou receptor encontram-se submersos, pois a onda eletromagnética não se propaga na água exceto em freqüências extremamente baixas. Exemplo: Comunicação entre submarinos.
- Armazenamento: Canais cujo objetivo é a armazenagem com posterior recuperação de grandes volumes de informação. Exemplos: CD-ROM, DVD, fita magnética, disco magnético. Qualquer que seja o tipo de Canal de Transmissão, o sinal é corrompido de maneira aleatória através de uma variedade de possíveis mecanismos, como ruído térmico aditivo gerado
Comunicações Celulares por Maria Cristina Felippetto De Castro
Elementos de um Sistema
por dispositivos eletrônicos, ruídos industriais, ruídos de ignição, ruídos atmosféricos, ruído da fauna sub-aquática, interferência de outros transmissores, interferência do próprio sinal devido à ecos e reverberação no canal, etc...
2.3.2 Interferência Intersimbólica e Equalização de Canal
Um dos maiores obstáculos para a confiabilidade de comunicações digitais é a Interferência entre Símbolos (ISI – Inter-Symbol Interference ), inerente a todos os canais dispersivos, classe à que pertence a grande maioria dos canais de transmissão práticos.
A informação a ser transmitida é enviada através de um canal dispersivo C , resultando em ISI no sinal recebido u ( n ), onde n é um número inteiro. Representando a seqüência de símbolos
s ( n ) originados no transmissor digital, a cada instante nT , o transmissor envia o símbolo s ( nT )∈ Α através de C , sendo Α ={ s 0 , s 1 ,! sM − 1 }o alfabeto da informação a ser transmitida,
constituído por M possíveis símbolos, e T o intervalo de amostragem dos símbolos ou intervalo de Baud. Conectado ao transmissor através do canal C , o receptor deverá ser capaz de identificar a quais símbolos do alfabeto Α pertencem as amostras do sinal recebido u ( n ), de acordo com a
seqüência originalmente transmitida s ( n ).
A dispersão de um canal é medida pelo intervalo de Lc amostras não nulas que resultam em resposta a uma excitação impulsiva imposta ao canal. A existência da ISI no sinal recebido, resultante da dispersão de C , é observada através do fato de u ( n ) assumir inúmeros valores, tais
que u ( n )∉Α, mesmo sob ausência total de ruído. Portanto, ao transmitir s ( n ) através de C ,
u ( n )∉ Α como conseqüência da convolução da fonte original s ( n ) com a resposta ao impulso c ( n ) de C. Cada elemento da seqüência recebida u ( n ) consiste em uma soma ponderada de
todos os elementos prévios de s ( n ), com ponderação determinada por c ( n ). Sob o ponto de
vista humano-acústico, a ISI pode ser percebida ao se estabelecer diálogo em um ambiente fechado com paredes de material reflexivo, como rocha polida. A reverberação acústica – ou ISI
