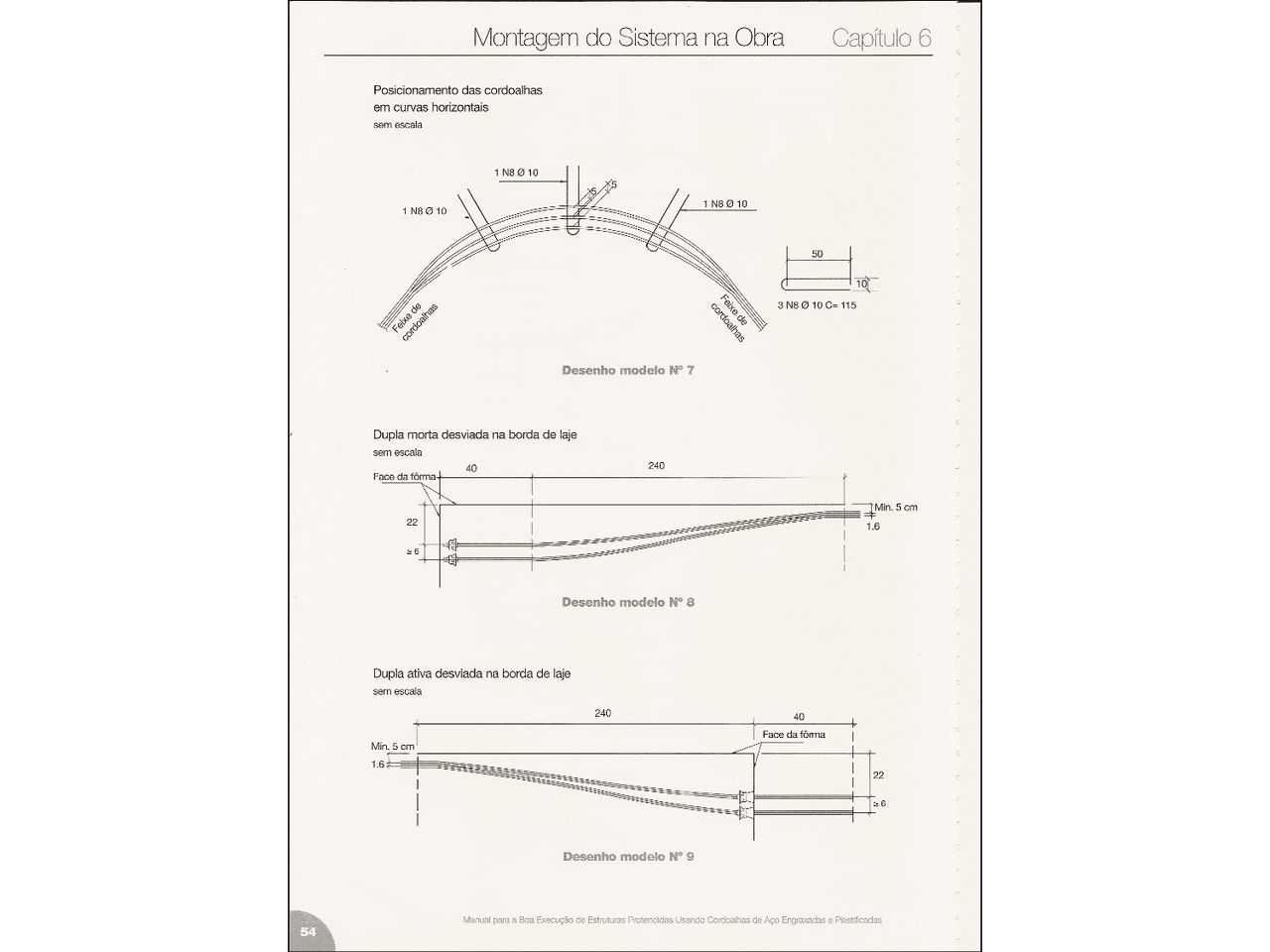

Montagem do Sistema na Obra Capf Posicionamento das cordoalhas em curvas horizontais. sem escala iNE010 NS 40 Desenho modelo Nº 7 Dupla morta desviada na borda de laje. sem escala Desenho modelo Nº 8 Dupla ativa desviada na borda de laje semescaia 20 “o ; [fscedatôma | Mín, Sem E ] 18 | | Desenho modelo Nº 9 Montagem do Sistema na Obra Capít Posicionamento dos cabos em curvas maiores que 1:12 5 emeniro cabos Nota 1- Manter cabos afastados 5 cm uns dos outros. 2- Colocar grampos modelo Nº 10 Corte: grampos típicos em curvas de cabos. Ve eder Abertura ou centro da curva do cabo 45em, f E = A Es Grampos 6 12,5 mm colocados radielmente para manter os cabos no pleno. Grampos colocados em todo comprimento curvo dos cabos, afastados no máximo 45 cm um do outro Montagem do Sistema na Obra Capítulo 6 Reforços em aberturas de lajes -S0em 4 75em TH 25em T5m PA 25em q 10125 mm emcima - Sem sao 1.0 42,5 mmem cima eemblaxo Reforço ao lado de aberturas na laje que meçam entre 6 e 25 cm Aberturas unitárias de menores dimensões não necessitam barras de reforço Desenho modelo Nº 14 Marvel pa a oa Execução do Estutiras Prosenldas Usando Cordoalhas de Aço Engrsacas a etficadas á | Montagem do Sistema na Obra Capítulo 6 6.9 NOTAS GERAIS Sugestões ao projetista Junto com os desenhos de execução (lançamento de cabos, detalhes, etc) é aconse- Ihável que sejam remetidas à obra instruções como as seguintes, de forma que todos os envolvidos na execução tomem ciência dos cuidados e advertências nelas descritos. 6.9.1. MATERIAIS 1.1 Aço de protensão: o aço de protensão usado nos cabos de pós-iração monocor- doalhas não aderentes deve estar limpo e livre de corrosão (eve oxidação suporti- cial - retirável com estopa - é admissível. O aço deverá estar de acordo com a norma brasileira NBR 7483 do tipo baixa relaxação com o limite de resistência à tração (por exemplo) de 18.730 kgf. Diâmetro nominal 12,70 mm Área da seção transversal 101,40 mm Módulo de elasticidade 208 kNimmrê Limite de resistência à tração 18.780 kgf Força máxima de protensão 15.000 kgf Força na ancoragem 13.100 kgf Força efetiva final mec gt 1.2 Ancoragem: todas as ancoragens dos cabos e luvas de emendas devem atender aos requisitos mínimos do ACI 318 — última emissão dos requisitos do código de obras de concreto armado e das especificações para cabo monocordoalha não aderentes do PT. ou da ABNT. E) Ancoragens de protensão: as ancoragens ativas de protensão com fômas para nicho plásticas reutiizáveis deverão ser usadas em todos os locais das exremi- dades ativas. E Ancoragens intermediárias: fôrmas plásticas para nicho duas peças devem ser tisadas onde o cabo de protensão é especificado na junta intermediária de construção. .. Ancoragens mortas constantes do projeto de ancoragens do lado passivo deve- rão ser utilizadas com as cunhas pré-cravadas. 1.3 Cordoalhas plastificadas são protegidas com graxa protetora contra corrosão e revestidas por uma bainha plástica de polietileno extrudado. Rasgos ou falhas par- ciais da bainha deverão ser reparados antes do lançamento do concreto, desde que menores que 100 mm de comprimento, a não ser que uma proteção especial seja necessária. 1.4 As cadeirinhas de apoio dos cabos deverão ser supridas em quantidade suficiente pata proporcionar um apoio adequado. As cadeirinhas de apoio fornecidas não devem ser Usadas ao mesmo tempo para apoiar aço de reforço e/ou conduítes, etc. > GD Essas informações estão disponíveis no CD e podem ser alteradas ao seu critério. Manual para a Boa Execução de Estr alhas de Aço Engramadas é Pasficadas Montagem do Sistema na Obra Capítulo 6 36 Após a recepção do equipamento, verifique se o macaco e o manômetro da bomba não foram separados. Macaco e manômetro são calibrados conjuntamente. Confira os registros de calibração (os macacos devem ser calibrados antes de serem rem dos para a obra). Caso haja qualquer discrepância (incluindo a validade da tabela de calibração), contate imediatamente a empresa de protensão para solução. 37 Guarde o equipamento de protensão em local limpo e seco e permita que o acesso aos equipamentos seja feito somente por profissionais treinados e qualificados. Siga o "manual de procedimentos de operação de equipamentos de protensão da empre- sa de protensão”, que fornece regras e instruções relativas ao cuidado, ao uso e à manutenção do equipamento de protensão. 6.9.4 MONTAGEM DOS CABOS 41 Centralize cada cabo ou faixa de cabos na fórma de borda de acordo com os espaça- mentos mostrados na planta de locação dos cabos. 42 Marque na fôrma de borda o local de cada ancoragem ativa, espagando-as de acor- do com o detalhamento das ancoragens mostrado nesses desenhos. Se algum con- flito ocorrer e as placas de ancoragem não puderem ser colocadas como nos dese- nhos, consulte o engenheiro de projetos e a firma de protensão. 4.3 Períure orifícios na fórma de borda onde as ancoragens ativas forem requeridas. Um separador ou anteparo deve ser usado na região das ancoragens intermediárias para facilitar a montagem dos cabos. 44 Engraxe a ponta cônica estreita das fôrmas plásticas para nicho e encaixe-as dentro das placas de ancoragem de 12,70 mm. Insira cada conjunto no orifício perfurado de 19 mm (ou 25 mm para ancoragens de cordoalhas de 15,20 mm) e pregue o conjun- to perpendicularmente à fôrma de borda com pregos, conforme mostrado nos desenhos. Rejeito qualquer fôrma para nicho que permita a entrada de pasta de cimento na cavi- dade da placa de ancoragem. 4.5 Emlajes, coloque toda a armadura de reforço inferior e amarre no lugar as barras auxi- liares inferiores ao longo da fôrma da laje, conforme requerido nos desenhos. 4.6 Emvigas, coloque toda a armadura de reforço inferior, estribos e barras de apoio (con- forme mostrado nos desenhos). O sistema de apoio para a armação da viga deve ser montado previamente e colocado dentro da fôrma. 47 Selecione os cabos para cada local conforme marcação efetuada pelo projetista nos desenhos. Desenrole os cabos corretamente começando pela extremidade morta (se aplicável) em direção à extremidade ativa. Cabos adicionais com extremidade passiva devem ser montados como nos desenhos. P CD Essas informações estão disponíveis no CD e podem ser alteradas ao seu critério. Manual pera à Boa Execução ce Estruturas Protencas Usendo Cordoalhas ci Ago! aos e Pla Montagem do Sistema na Obra Capítulo 6 48 49 A menos que haja uma orientação contrária, a segiência de montagem dos cabos deve observar os seguintes procedimentos: * Lajes planas com cabos uniformemente distribuídos em ambas as direções 1) Coloque os cabos seguindo os números de sequência mostrados nos desenhos. de distribuição dos cabos. Lajes planas com cabos em faixa e uniformemente distribuídos. 1) Coloque os grupos de cabos uniformes (uniformemente distribuídos) sobre ou dentro de 90 cm dos eixos dos pilares. Use no mínimo dois cabos sobre cada pilar 2) Coloque todos os cabos de faixa. Use no mínimo dois cabos sobre cada pilar 3) Coloque o resto dos cabos uniformes. vigas e lajes 1) Coloque todos os cabos das vigas. 2) Coloque todos os cabos para combate à retração da laje que tenham centro de gravidade mais baixo que os cabos de distribuição uniformes da laje (se houver) 3) Coloque todos os cabos de distribuição uniformes da laje 4) Coloque o resto dos cabos para combate à retração da laje, dispondo-os sobre os cabos de distribuição uniformes (se houver) * Vigas e nenuras 1) Coloque os cabos das nervuras sobre as linhas de pilares (se houver) 2) Coloque todos os cabos da viga 3) Coloque o resto dos cabos das nervuras Remova a bainha da extremidade ativa para permitir que a cordoalha seja colocada através da ancoragem. Somente o comprimento suficiente de bainha deve ser removido, porém não exponha mais de 25 mm de cordoalha atrás da placa de anco- ragem. Note que toda a bainha deve ser removida da área de fixação das cunhas na placa de ancoragem e nas regiões onde existam ancoragens intermediárias. 4.10 Coloque a cordoalha através do conjunto de ancoragem. Permita que um mínimo de. 30 cm de cordoalha transpasse a fôrma de borda para que se possa fazer a proten- são. Quando os cabos forem protendidos por ambas as extremidades, esteja certo de que há uma ponta mínima de 30 cm em ambas as extremidades do cabo. 4.11 Acordoalha não deve ficar exposta atrás da ancoragem na extremidade passiva (pois pode resultar em problemas de alongamento durante a protensão). Para evitar que isso aconteça, coloque fita ou proteção plástica sobre ela e pressione-a contra a placa de ancoragem. 4,12 Junte os cabos em feixes para formar grupos de cabos conforme os desenhos. Os Manuel para a Bos. cabos devem ser suavemente desligados das placas de ancoragem (ver figura 6-5, página 41). CD - Essas informações estão ciisponíveis no CD e podem ser alteradas ao seu critério. Protendidas Usando é E, Montagem do Sistema na Obra Capítulo 6 5.3 É recomendada a vibração adequada do concreto nas imediações da região de ancoragem dos cabos. Cuidado para não super/subvibrar o concreto na zona de ancoragem dos cabos. 5.4 Cuidado para não deslocar os cabos ao espalhar o concreto. Quando o concreto estiver sendo bombeado, os dutos devem ser apoiados acima dos cabos e não des- cansar sobre eles. Não coloque o vibrador sobre os cabos. 6.9.6 PROTENSÃO DO CABO 6.1 As operações de protensão devem estar sob o controle de um profissional experiente em tais operações. 6. b As operações de protensão não devem ser iniciadas até que os testes dos corpos de prova curados nas condições do canteiro de obras tenham atingido a resistência míni- ma à compressão de 210 kgiem”. 6. b Conecte a bomba hidráulica em 110 V AC, 60 ciclos, 30 ampêres. Os cabos de exten- são devem ter 3 fios 6 mm” com o comprimento máximo de 30 m. Cabos elstr- cos com comprimentos superiores a 30 m podem danificar a bomba e implicar resultados irregulares de alongamento. 8. Eq Verifique o macaco de protensão antes de usá-lo e siga todas as instruções forneci- das pela firma de protensão. Verifique se as mandíbulas do macaco estão limpas e pulverize com um lubrificante de grafite somente a superfície de deslizamento. 8.5 Os anteparos ou as fôrmas de borda da laje devem ser removidos tão logo quanto possível. Isso permitirá a fácil remoção dia fôrma plástica do nicho e a limpeza da cavi- dade da placa de ancoragem enquanto o concreto ainda está verde. Remova as fôr- mas para nicho procurando salvá-las para as próximas concretagens. a & Inspecione as cavidades das placas de ancoragem para verificar se estão limpas. Remova todo o graute ou pasta antes da protensão. 6. sã Insira o par de cunhas lado a lado dentro da placa de ancoragem ativa. As cunhas devem ser espaçadas igualmente e inseridas uniformemente dentro da cavidade da placa de ancoragem. 6. & Revise o gráfico de calibração do macaco para determinar a pressão requerida no mesmo. 6. q Uma área apropriada deve ser liberada ou um andaime seguro erguido para os tra- balhadores que vão executar a protensão. Os inspetores devem estar no canteiro de obras. A medição dos alongamentos e a protensão são feitas simultaneamente. 8.10 Falta de cuidado no uso do equipamento de protensão pode resultar em danos à obra efou ferimentos pessoais. Somente pessoal treinado e qualificado deve ter permis- são para ficar próximo ao equipamento de protensão durante o seu uso. O pessoal que estiver fazendo a protensão e os inspetores devem permanecer longe do cabo que estiver sendo protendido durante todo o tempo. Nunca permita que alguém fique próximo ao macaco ou entre o macaco e a bomba enquanto estiver protendendo. CD Essas informações estão disponíveis no CD e podem ser aiteradas ao seu critério. E”) Montagem do Sistema na Obra Capítulo 6 6.11 Limpe o excesso de graxa da cordoalha. Usando um gabarito, marque a cordoalha com pintura spray ou outro sistema de marcação permanente. Se os cabos forem dupla- mente ativos, marque ambas as extremidades antes da protensão. Não é necessária pro- tensão simultânea de ambas. 6.12 Verifique se o pistão de cravação do macaco está completamente retraido. Posicione o macaco de protensão sobre a cordoalha assegurando-se de que o nariz dele está apoiado sobre o centro da placa de ancoragem. Encaixe a mandíbula do macaco uni- formemente sobre a cordoalha, caso contrário as mandíbulas podem ser danificadas ou romper a cordoalha. 6.13 Protenda com a pressão requerida conforme gráfico de calibração fornecido pela empresa de protensão. Crave as cunhas e retraia o macaco de protensão. Remova o macaco da cordoalha, meça e registre o alongamento com uma tolerância de +/- 3 mm. 8.14 Alongamentos sob tensão devem ser calculados pela seguinte fórmula: - Força (em kg) X Comprimento (em mm) = dé= "rea do aço (em mm) X E (em kgiimm Onde E = módulo de elasticidade do aço. Nota Importante. Após o cálculo do alongamento, diminua desse valor 7 mm para cada ancoragem ativa, o que corresponde ao recuo da cunha ao final da protensão, Esse deverá ser o alongamento teórico fornecido pelo projetista. 6.15 Se o alongamento calculado for maior do que o curso do macaco, puxadas adicionais deverão ser efetuadas. Cuidado para não prender o macaco na primeira puxada. Quando estiver usando um macaco com curso de 200 mm, tente deixar 150 mm para a puxada final. 8.16 Em protensões pelas duas extremidades, registre o alongamento de cada extremidade e some-as para obtenção do alongamento total. Faça um registro do manômetro e do alongamento obtido para cada cabo. 8.17 Procedimento de registro dos alongamentos: usando um gabarito que estabeleça uma dimensão constante em relação à face do concreto, pinte a cordoalha com tinta spray de secagem rápida (não use lápis de cera) para estabelecer um ponto de referência nas. medições de alongamento. Não pinte por cima de outra pintura para não comprometer. a marcação. Protenda cada cabo adotando o procedimento de protensão adequado. Normalmente, a protensão é introduzida levando-se a pressão de zero à pressão final total não sendo necessário parar a protensão em pressões intermediárias de alongamento. Depois de remover o macaco da ponta da cordoalha, coloque o gabarito contra a superfi- cle do concreto, meça a distância entre o gabarito e a marca de referência com precisão de. 8,00 mm é registre no modelo de registros de protensão fomecido pela empresa de protensão. E) GD = Essas informações estão disponíveis no CD e podem ser alteradas ao seu critério. po Engranecias e Plesticadas ita Usendo era a Boa Execução da Estruturas F Montagem do Sistema na Obra >apítulo TR 74 [re 78 77 78 79 740 1m Os cabos devem sempre ser colocados perpendicularmente às placas de ancora- gem, caso contrário poderá resultar em alongamento baixo, rompimento dos fios da cordoalha, rompimento do cabo ou assentamento impróprio das cunhas. O cabo não deve ser protendido se houver grauts na cavidade da placa de ancora- gem. O graute na cavidade de alojamento da cunha pode impedir seu assentamen- to adequado ou provocar um rompimento repentino do cabo. Remova as obstruções que estejam na área de protensão antes de iniciá-la. Precauções especiais de segurança devem ser tomadas durante o uso do equipa- mento de protensão: - Posicione-se ao lado do equipamento - Não permita que alguém permaneça à frente ou atrás do macaco hidráulico Insertos para sustentação de instalações elétricas, hidráulicas e arquitetônicas devem ser colocados nas fórmas antes do lançamento do concreto. Não permita chum- badores colocados por furadeiras, a menos que precauções especiais sejam tomadas para assegurar que os cabos não serão danificados. Cuidado para que faíscas de solda e corrente elétrica perdida não entrem em conta- to com os cabos e as placas de ancoragem, nem que chamas de magarico entrem em contato com as cunhas. Verifique os desenhos de arquitetura e estrutura para saber a exata localização das fórmas de borda, aberturas e quaisquer condições especiais. A bomba e o macaco devem ser amarrados a um objeto sólido quando estiverem trabalhando em um piso elevado. Se o concreto estiver com bicheiras ou fissuras visíveis, não protenda até que esteja adequadamente reparado e inspecionado. 6.9.8 GERAL 81 Esses desenhos contêm informações próprias válidas somente para aplicação neste projeto. Tais desenhos não podem ser reproduzidos - por inteiro ou em parts - para nenhum uso sem a expressa permissão escrita do engenheiro estrutural. > CD — Essas informações estão disponíveis no CD e podem ser alteradas ao seu critério. Manual para à Boa cução de Estrtu Usando Cordoalhas de da Engresadas e Plsticades Lançamento do Concreto Capítulo 7 7. LANÇAMENTO DO CONCRETO 7-1 PROCEDIMENTOS GERAIS Os procedimentos seguintes são recomendados para lançamento do concreto e oferecidos como conhecimento prático a respeito de construção em concreto protendido pós-tracionado. 1. O concreto deve ser lançado em conformidade com os Documentos de Contrato do Projeto. 2. Cloreto de cálcio ou outros materiais contendo cloreto não devem ser usados na mistura. de concretos pós-tracionados. 3. Nenhum concreto deve ser lançado até que os cabos e vergalhões tenham sido inspecio- nados e aprovados. 4. O concreto deve ser lançado de maneira a assegurar que a posição dos cabos de pós- tração e os reforços convencionais permaneçam inalterados. Se os cabos sairem fora da posição designada, eles devem ser ajustados para sua posição correta antes de se pros- seguir com as operações de lançamento. 5. A vibração apropriada do concreto na zona de ancoragem é crítica, para eliminar vazios e bicheiras. Cuidado para não vibrar demais ou de menos o concreto que fica na zona de ancoragem. 6. Cuidados durante o lançamento do concreto: a. Concretagem por caminhão: Verifique se o concreto foi espalhado uniformemente e se depois de distribuído não deslocou os cabos. b. Concretagem por grua ou guindaste: O concreto deve ser solto da cagamba a uma altura que não desioque os cabos. e. Concretagem por bomba: O duto da bomba deve ser apoiado acima dos cabos e não sobre eles. O bico da bomba deve ser sustentado em uma posição que não cause o deslocamento dos cabos. d. Não coloque os vibradores sobre os cabos. Evite o contato entre o vibrador e o cabo durante o adensamento do concreto. Manuel para a Boa Execução cs Estr tenciona graças o lilica a | Ancoragens Capítulo & cordoalha enquanto tentam se moldlar à superfície iregular da cordoalha de sete fios dentro de uma forma cilíndrica perfeita. Isto é acompanhado pelo movimento do ago sob força tentan- do eliminar todos os espaços vazios, até que os valores finais da protensão tenham sido realizados. Como mencionado anteriormente, a cunha é projetada para compensar o movimento deste tipo de aço, portanto tem características únicas. A cunha tem superfície externa e dentes extremamente duros (para ter resistência e capacidade de penetrar na cordoalha quando a força de protensão for aplicada). O núcleo, entretanto, é relativamente macio e permite que a cunha exerça a necessária flexibilidade para so conformar à sua posição de fixação cir- cunferencial final quando sob tensão. Se ela fosse totalmente rígida poderia tomar-se frágil e quebrar quando sob tensão. Se a cunha não fosse suficientemente rígida, os dentes não poderiam penetrar na cordoalha. Note que as fissuras longitudinais na cunha irão frequente- mente ocorrer (devido à quantidade de movimento a que a cunha será submetida confor- mando-se até a posição fina). Isto é aceitável e não deve ser confundido com fragiidade (Figura 8-1) A = Penetração dos dentes na cordoalha Fissura longiludinal inha do fundo dos dentes D= Linha de borda dos dentes. Figura 8-1 Interação cunha cordoalha 8.4 PROTENSÃO Em operações de protensão em que dois ou mais cursos do macaco de protensão são neoss- sários para se alcançar o alongamento requerido, a tensão final deverá ser pré-calculada a fim de se usar aproximadamente 60% do curso total do macaco na puxada final. Isto irá con- servar a vida e o funcionamento dos dentes da cunha até o estágio final de carga. Em situa- ções de protensão tais como ancoragem de cabos barreira em que uma força relativamente leve é aplicada na cordoalha (usualmente de 9 a 22 KN (dependendo do projeto) é interessante pré-blocar as cunhas a 80% da carga mínima de resistência à ruptura ou usar peças de ancoragem especiais, projetadas para pressionar as cunhas até a força total sem tracionar a cordoalha, de forma a assegurar o completo assentamento da cunha. recados é Plastfcade Ancoragens Capítulo & 8.5 CONSIDERAÇÕES DE SEGURANÇA Os seguintes fatores de segurança devem ser sempre considerados antes que qualquer tipo de ancoragem seja protendicia: Assegure a integridade do sistema verificando se os componentes e equipamentos pas- saram por adequada manutenção. Todo o material deve ser rastreável desce a origem. Componentes de diferentes sistemas nunca devem ser misturados e combinados. As cunhas devem ser uniformemente espaçadas e ajustadas antes da protensão (altura e espaçamento/cunha bipartda) m ” Alinhe as cunhas até que o dispositivo de cravação do macaco encoste igualmente as duas (ou três - cunha tripartida) partes da cunha. e No uso de uma emenda ou outra peça de ancoragem em que a corioalha não pode ser observada sendo empurrada através da cunha antes da protensão, a cordoalha deve sempre ser marcada primeiro para assegurar um comprimento suficiente dentro do corpo da emenda. A cordoalha deve estar completamente introduzida para mover-se através de todo o comprimento ca cunha (mínimo) assegurando que a implantação da força total na emenda foi realizada. E) Se ocorrer uma felha, todas as condições visuais dos componentes e do equipamento devem ser notificadas. Números rastreáveis devem ser registrados. Todos os fragmentos. de componentes devem ser recolhidos para análise. Estnaures Protencícies Usp has de Aga Engracadas. Protensão do Cabo | re b.O cabo de extensão elétrico deve ter três fios 6 mim” e ter no máximo 30 m de comprimento. e. A potência elétrica deve ser de 110 V AC, 60 ciclos, 30 ampéres (geralmente). d. Conecte todas as mangueiras entre a bomba e o macaco verificando a ligação do manômetro. e. Ligue a bomba, abra e feche o macaco várias vezes enquanto confere vazamentos hidráulicos, expansão e retração dos ciindros e se o pistão de cravação está funcionando. f. Manter o macaco totalmente aberto ou totalmente fechado irá causar pressão exces- siva, que pode danificar o equipamento e/ou danos pessoais. 9. As folhas de aferição da calibração devem ser conferidas e a respectiva pressão re- gistrada para protensão (aferição do manômetro). ROTENDEN à A protensão não deve acontecer antes que o concreto tenha a apropriada resistência (veja os registros dos desenhos de montagem estruturais e de pós-tração), mas deve ser feita tão logo isso aconteça. 2. Uma área apropriada deve ser lioerada ou erguido um andaime seguro para os traba- lhadores da protensã 3. O pessoal de inspeção deve estar no canteiro de obras durante a protensão. A medição dos alongamentos e a protensão são feitas simultaneamente. Se as variações entre os alongamentos calculados e os reais excederem à tolerância, a protensão deve cessar até que a causa seja identificada e corrigida. 4. Cuidado impróprio no uso do equipamento de protensão pode resultar em danos à obra e ferimentos pessoais. Somente pessoas treinadas e qualificadas devem ter permissão para aproximar-se do equipamento de protensão durante o seu uso. Todos devem per- manecer longe do cabo que está sendo protendido durante todo tempo. 5. Quando se protender acima do nível do solo, os macacos e bombas devem ficar presos a um objeto fixo por meio de uma corda de segurança para evitar que o equipamento seja arremessado para fora do edifio caso o cabo se rompa durante a protensão. 6. Assegure-se de que o pistão de cravação está completamente retraído. Ele deve estar aproximadamente 15 mm afastado da face do nariz de apoio (isto pode variar com dife- rentes marcas de equipamento) Abra as mandíbulas do macaco puxando para trás a alavanca que une as duas partes. 8. Posicione o macaco na cordoalha a ser protendida e empurre-o à frente até ele apoiar o nariz na placa de ancoragem. Nunca tente ajustar a posição do macaco com golpes ou empurrões depois que a carga pressão tenha sido aplicada. Retire a pressão, remova o macaco e reposicione-o quando necessário. 9. Empurre as mandíbulas do macaco à frente para encaixar na cordoalha, estando certo de que: a. As mandíbulas do macaco estão paralelas para evitar danos a elas ou à cordoalha. b. A cordoalha está na respectiva posição dentro das mandíbulas do macaco. 10. Coloque a bomba de válvula de quatro vias na posição de protensão. 11. Ponha a bomba em funcionamento usando o interruptor remoto (o seu uso per- mite ao operador permanecer ao lado da bomba, longe de qualquer tipo de risco se o cabo ou as mandíbulas do macaco falharem) sa CD- Essas informações estão disponíveis no CD o podem ser alteradas ao seu critério. Manual para a Boa E; da Estnuras rotendidas Usando Cordas da Ago Engrexadas s Plssifcadas. Protensão do Cabo Capítu 12. Em bombas equipadas com uma válvula de segiência ou válvula de cravação automáti- ca (Figura 9-1) Acione o motor da bomba usando o interruptor remoto até que a pressão prevista seja indicada no manômetro. O macaco deverá se abrir, tracionando e esticando a cordoa- lha, que deve se alongar conforme previsto no projeto. Nesse ponto, o macaco permanece aberto e segurando a cordoalha tensionada. Mude a válvula de quatro vias para a posição de retomo. Ao acionar o motor da bomba, a pressão irá permanecer no macaco e o alongamento da cordoalha será mantido, mas o manômetro baixatá para zero e a pressão come- gará a se elevar. Quando a pressão definida é atingida (dependendo do equipamento usado), o pistão de cravação estará completamente pressurizado, pressionando a cunha para dentro do alojamento da ancoragem, um ruído de estalo será ouvido & o macaco comegará a retornar. Nesse ponto, a cordoalha retornará junto com o macaco levando a cunha à sua acomodação final e ocasionando a chamada "perda por acomodação da anco- ragem* ou “perda por acomodação da cunha”. Quando o macaco estiver quase totalmente fechado (2 cm), pare a bomba e mude a válvula de quatro vias para a posição de tracionamento. O pistão de cravação deverá se retrair totalmente. É importante parar a bomba e interromper a válvula rapidamente, para evitar pressão excessiva acumulada no macaco depois que tiver retornado com- pletamente. Essa pressão excessiva acumulada pode causar uma falha prematura das juntas do macaco, mangueiras e conexões. Deslize o macaco para frente para liberar as mandíbulas que seguravam a cordoalha e remova-o. » ep a e Intemupior remoto — Menêmetro Váduula de 4 vias Válula de cravação automática Engata rápido. Engate rápido. Mangueira de pressão Menqueira de retomo Engate rápido. Engato rápido Engate rápido: Engate rápido Mangueiras conectadas di macaco Navanca empurrecora das mandíbulas do macaco A Mandipuias embeixo do macaco Mangueiras conectaçao ?,| RUE iretamento no macaco — Nariz” istão de removível cravação Figura 9-1 Macaco de protensão e bomba com válvula de cravação automática CD.- Essas informações estão disponíveis no OD e podem ser alteradas ao seu critério. Manual para a Boa Esecução do Estruturas Protancádas Usando Cs
