Lista de Exercícios
Controle de Processos Discretos
Danilo Santana Custódio Correia - CB3010147 SAI371
Kaique Cesar Ventura Mendes - CB301021X CESA3

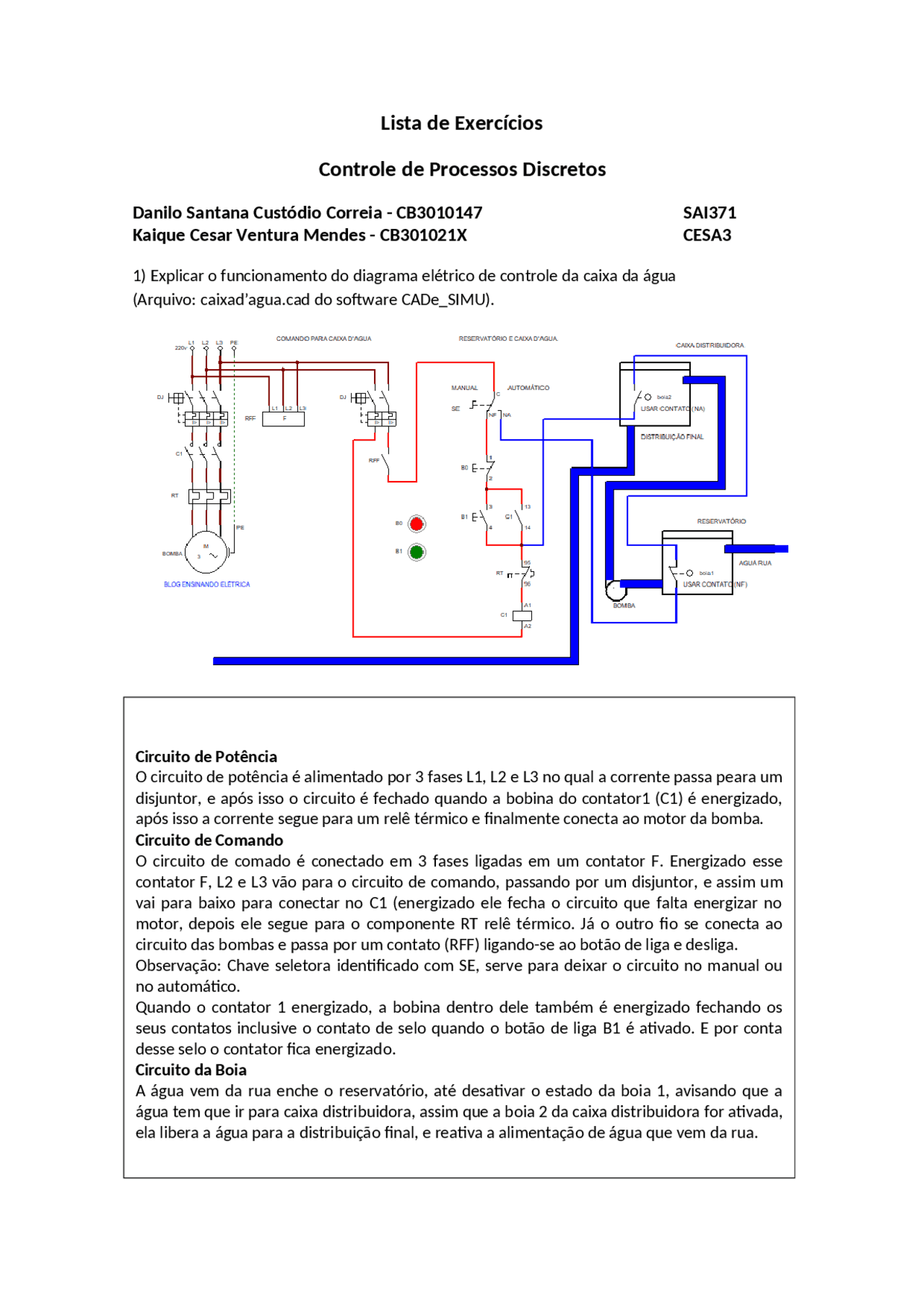

1) Explicar o funcionamento do diagrama elétrico de controle da caixa da água
(Arquivo: caixad’agua.cad do software CADe_SIMU).
Circuito de Potência
O circuito de potência é alimentado por 3 fases L1, L2 e L3 no qual a corrente passa peara um
disjuntor, e após isso o circuito é fechado quando a bobina do contator1 (C1) é energizado,
após isso a corrente segue para um relê térmico e finalmente conecta ao motor da bomba.
Circuito de Comando
O circuito de comado é conectado em 3 fases ligadas em um contator F. Energizado esse
contator F, L2 e L3 vão para o circuito de comando, passando por um disjuntor, e assim um
vai para baixo para conectar no C1 (energizado ele fecha o circuito que falta energizar no
motor, depois ele segue para o componente RT relê térmico. Já o outro fio se conecta ao
circuito das bombas e passa por um contato (RFF) ligando-se ao botão de liga e desliga.
Observação: Chave seletora identificado com SE, serve para deixar o circuito no manual ou
no automático.
Quando o contator 1 energizado, a bobina dentro dele também é energizado fechando os
seus contatos inclusive o contato de selo quando o botão de liga B1 é ativado. E por conta
desse selo o contator fica energizado.
Circuito da Boia
A água vem da rua enche o reservatório, até desativar o estado da boia 1, avisando que a
água tem que ir para caixa distribuidora, assim que a boia 2 da caixa distribuidora for ativada,
ela libera a água para a distribuição final, e reativa a alimentação de água que vem da rua.
