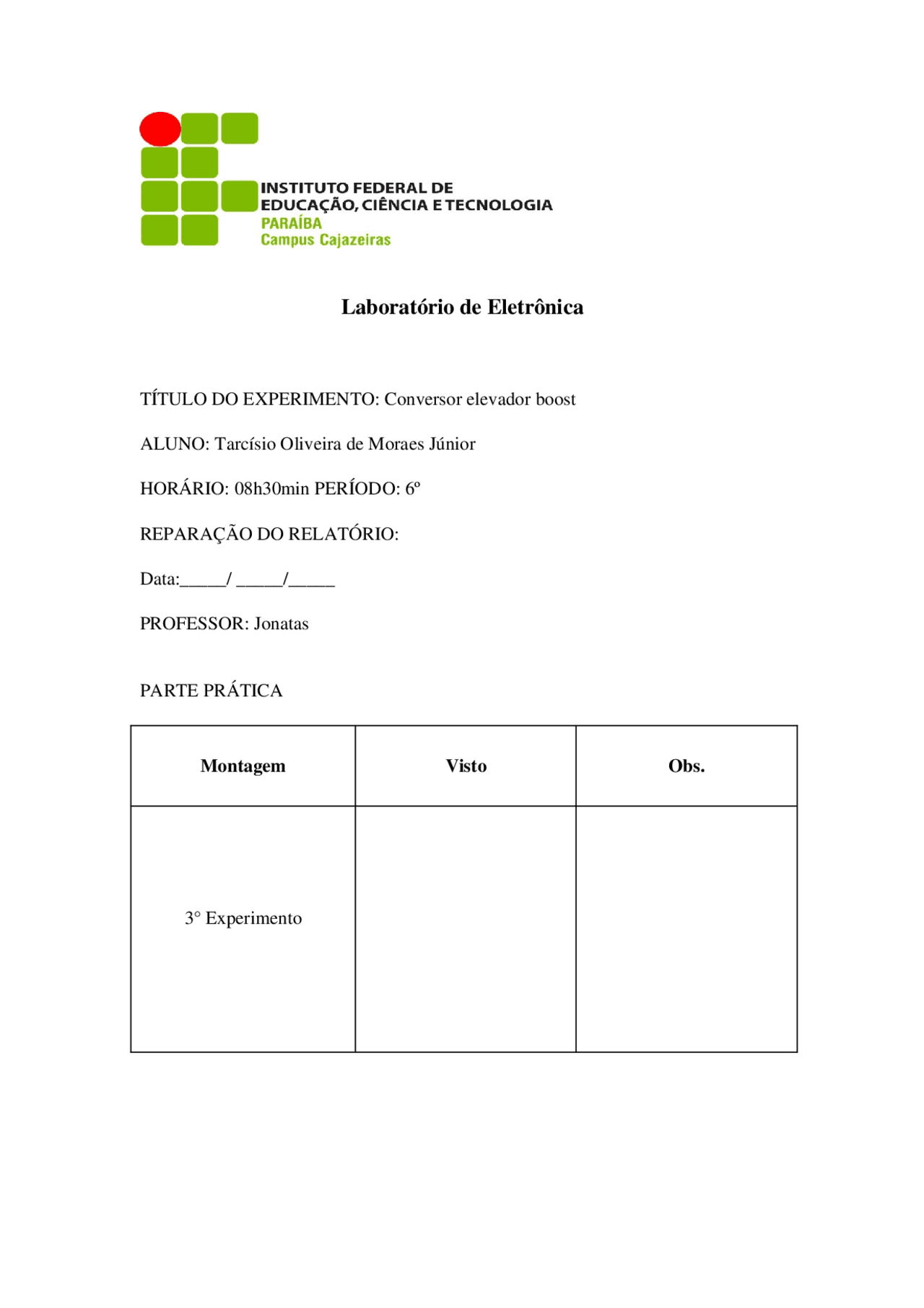

TÍTULO DO EXPERIMENTO: Conversor elevador boost ALUNO: Tarcísio Oliveira de Moraes Júnior HORÁRIO: 08h30min PERÍODO: 6º REPARAÇÃO DO RELATÓRIO: Data:_____/ _____/_____ PROFESSOR: Jonatas PARTE PRÁTICA Montagem Visto Obs. 3 ° Experimento
1. Objetivos Analisar a teoria de funcionamento e a sua aplicação pratica do conversor elevador boost. 2. Material Utilizado - Módulo de treinamento: softwares de simulação Orcad e Psim; - 1 (um) indutor 12.1 mH; - 1 (um) capacitor 262 uF; - 1 (uma) resistência de 416.7 Ω; - 1 (um) diodo; - 1 (uma) fonte de tensão 180 Vcc; - 1 (um) mosfet IRF540; - 1 (um) voltímetro; - 1 (uma) fonte de tensão de pulso 50KHz. 3. Resumo da Teoria Conversores CCCC s ão sistemas formados por semicondutores de potência operando como interruptores, e por elementos passivos, normalmente indutores e capacitores que tem por função controlar o fluxo de potência de uma fonte de entrada para uma fonte de saída. Os sinais de comando do interruptor podem ser gerados com freqüência de comutação fixa ou variável. Uma forma de gerar os sinais de comando com freqüência fixa é através de modulação por largura de pulso (PWM). O conversor Boost é um conversor elevador de tensão, caracterizado por ter entrada em corrente e saída em tensão. Pode operar tanto no modo contínuo quanto no modo descontínuo. Ele tem duas faixas de potência nas quais é bastante utilizado: a
