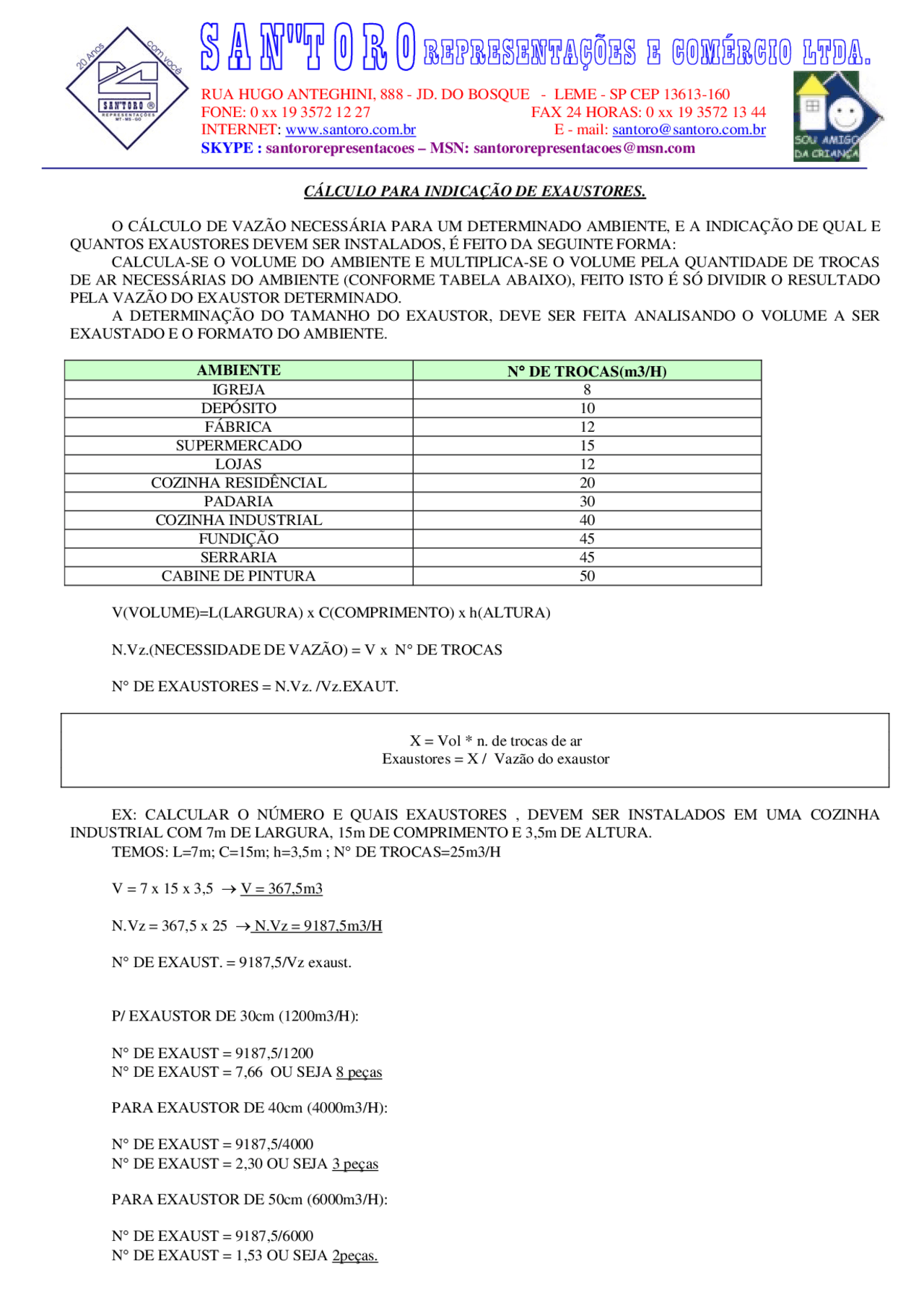

CÁLCULO PARA INDICAÇÃO DE EXAUSTORES.
O CÁLCULO DE VAZÃO NECESSÁRIA PARA UM DETERMINADO AMBIENTE, E A INDICAÇÃO DE QUAL E
QUANTOS EXAUSTORES DEVEM SER INSTALADOS, É FEITO DA SEGUINTE FORMA:
CALCULA-SE O VOLUME DO AMBIENTE E MULTIPLICA-SE O VOLUME PELA QUANTIDADE DE TROCAS
DE AR NECESSÁRIAS DO AMBIENTE (CONFORME TABELA ABAIXO), FEITO ISTO É SÓ DIVIDIR O RESULTADO
PELA VAZÃO DO EXAUSTOR DETERMINADO.
A DETERMINAÇÃO DO TAMANHO DO EXAUSTOR, DEVE SER FEITA ANALISANDO O VOLUME A SER
EXAUSTADO E O FORMATO DO AMBIENTE.
AMBIENTE N° DE TROCAS(m3/H)
IGREJA 8
DEPÓSITO 10
FÁBRICA 12
SUPERMERCADO 15
LOJAS 12
COZINHA RESIDÊNCIAL 20
PADARIA 30
COZINHA INDUSTRIAL 40
FUNDIÇÃO 45
SERRARIA 45
CABINE DE PINTURA 50
V(VOLUME)=L(LARGURA) x C(COMPRIMENTO) x h(ALTURA)
N.Vz.(NECESSIDADE DE VAZÃO) = V x N° DE TROCAS
N° DE EXAUSTORES = N.Vz. /Vz.EXAUT.
X = Vol * n. de trocas de ar
Exaustores = X / Vazão do exaustor
EX: CALCULAR O NÚMERO E QUAIS EXAUSTORES , DEVEM SER INSTALADOS EM UMA COZINHA
INDUSTRIAL COM 7m DE LARGURA, 15m DE COMPRIMENTO E 3,5m DE ALTURA.
TEMOS: L=7m; C=15m; h=3,5m ; N° DE TROCAS=25m3/H
V = 7 x 15 x 3,5 → V = 367,5m3
N.Vz = 367,5 x 25 → N.Vz = 9187,5m3/H
N° DE EXAUST. = 9187,5/Vz exaust.
P/ EXAUSTOR DE 30cm (1200m3/H):
N° DE EXAUST = 9187,5/1200
N° DE EXAUST = 7,66 OU SEJA 8 peças
PARA EXAUSTOR DE 40cm (4000m3/H):
N° DE EXAUST = 9187,5/4000
N° DE EXAUST = 2,30 OU SEJA 3 peças
PARA EXAUSTOR DE 50cm (6000m3/H):
N° DE EXAUST = 9187,5/6000
N° DE EXAUST = 1,53 OU SEJA 2peças.
