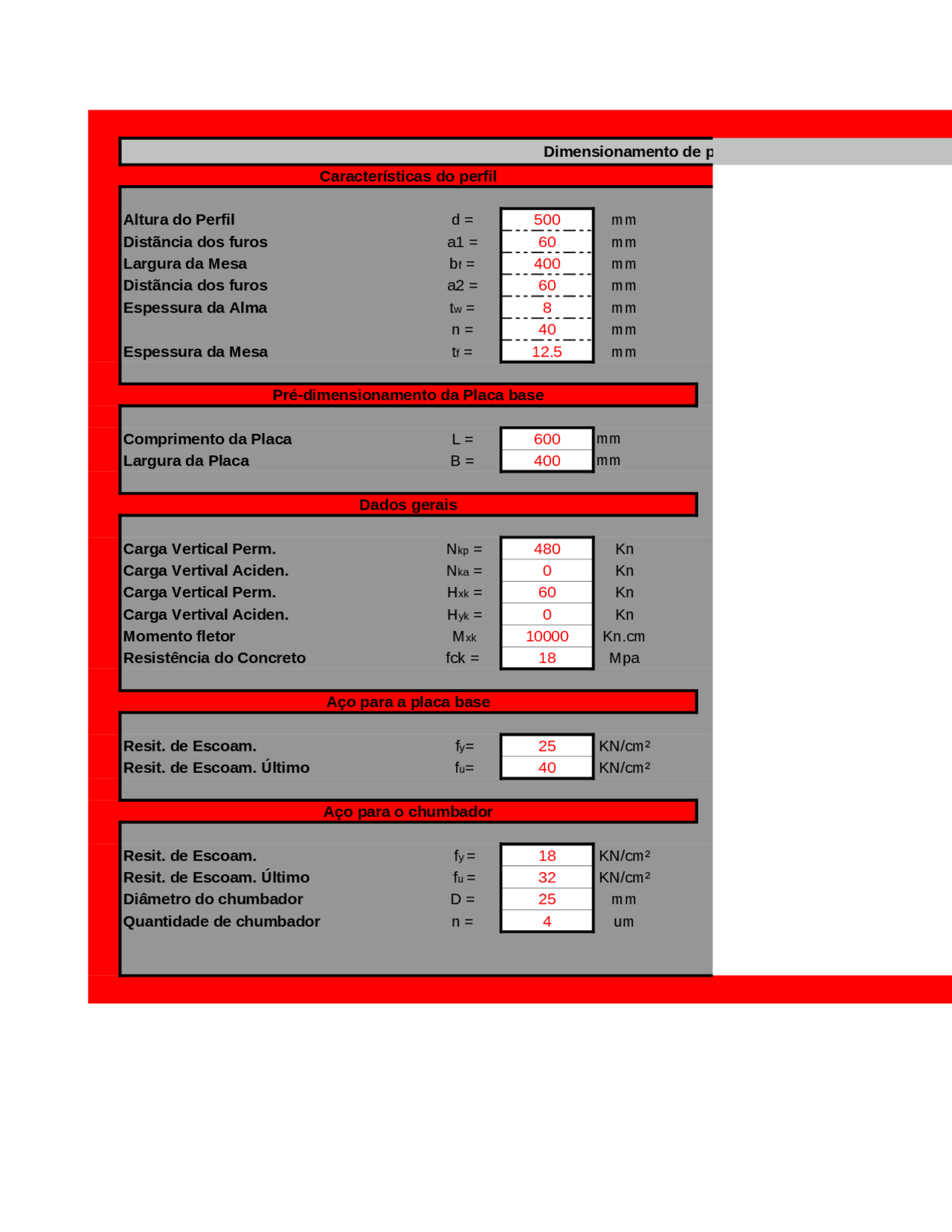

Dimensionamento de placa base submetida á flexo-com Características do perfil
Altura do Perfil d = 500 mm Distãncia dos furos a1 = 60 mm Largura da Mesa 400 mm Distãncia dos furos a2 = 60 mm Espessura da Alma 8 mm n = 40 mm Espessura da Mesa 12.5 mm
Pré-dimensionamento da Placa base
Comprimento da Placa L = 600 mm Largura da Placa B = 400 mm
Dados gerais
Carga Vertical Perm. 480 Kn Carga Vertival Aciden. 0 Kn Carga Vertical Perm. 60 Kn Carga Vertival Aciden. 0 Kn Momento fletor 10000 Kn.cm Resistência do Concreto fck = 18 Mpa
Aço para a placa base
Resit. de Escoam. 25 KN/cm² Resit. de Escoam. Último 40 KN/cm²
Aço para o chumbador
Resit. de Escoam. 18 KN/cm² Resit. de Escoam. Último 32 KN/cm² Diâmetro do chumbador D = 25 mm Quantidade de chumbador n = 4 um
bf =
tw =
tf =
Nkp = Nka = Hxk = Hyk = Mxk
fy= fu=
fy = fu =
amento de placa base submetida á flexo-compressão
Dados Obtidos para PLACA
Carga total Vertical 480 KN Carga total Horizontal 60 KN Força de contato no concreto 0.63 KN/cm² OK! 0.62 KN/cm² 25.0 mm Distância entre furos direção B E = 350.0 mm Distância entre furos direção L 550.0 mm Espessura da placa t = 15.71 >===> 18. m = 50 mm
Dados Obtidos para Chumbador
Força de tração nos chumbadores -0.22 KN/cm² Força cortante na direção X 15.00 Kn Força cortante na direção Y^0 Kn Força cortante em X e Y 15 Kn Area de um chumbador 1.50 cm²
<<<Está ocorrendo esforços de tração nos chumbadores >>>
c = 444 mm a = 152 mm y = 427 mm T = 63.33 Kn 2 31.66 Kn Tensão trativa ft1 = 6.45 KN/cm² Tensão cisalhante fh1 = 3.06 KN/cm² Tensão trativa e cisalhante f1 = 8.34 KN/cm² O diâmetro atende!
Verificação
Dist. da borda da chapa até o furo 45 mm Dist. do furo até o perfil. 40 mm Comprimento da Placa 670 mm Largura da Placa 440 mm Diâmetro do chumbador 1.38 cm OK!
Nk = Hk = Fc = fcmáx = Ajustes das medidas a 1 e a 2 a 1 = a 2 =
E 1 =
fcmín = Hx = Hy = Hxy = Asnec =
a 1 = a 2 = Lmim = Bmim = Dmín =
