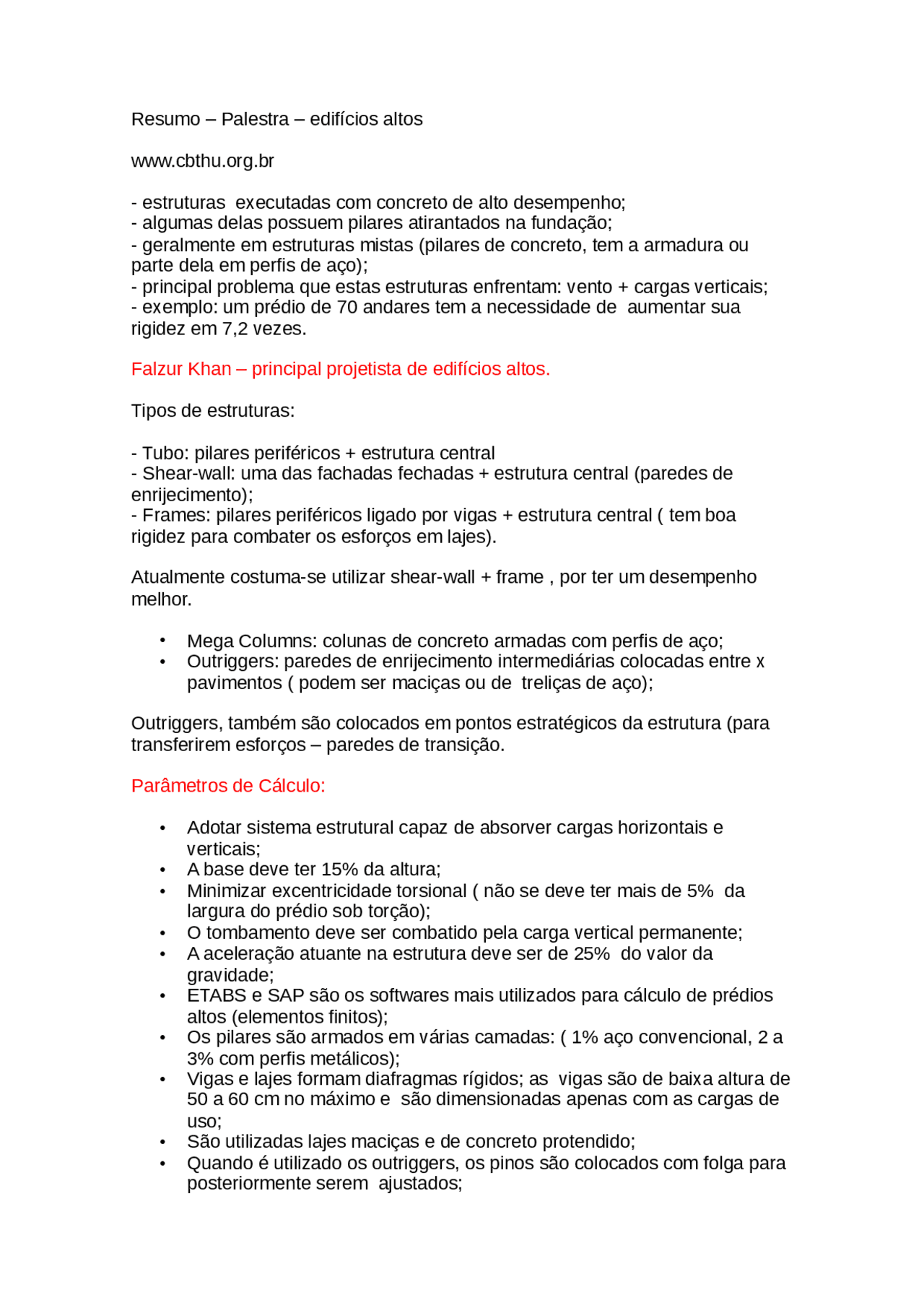

Resumo – Palestra – edifícios altos
www.cbthu.org.br
- estruturas executadas com concreto de alto desempenho;
- algumas delas possuem pilares atirantados na fundação;
- geralmente em estruturas mistas (pilares de concreto, tem a armadura ou
parte dela em perfis de aço);
- principal problema que estas estruturas enfrentam: vento + cargas verticais;
- exemplo: um prédio de 70 andares tem a necessidade de aumentar sua
rigidez em 7,2 vezes.
Falzur Khan – principal projetista de edifícios altos.
Tipos de estruturas:
- Tubo: pilares periféricos + estrutura central
- Shear-wall: uma das fachadas fechadas + estrutura central (paredes de
enrijecimento);
- Frames: pilares periféricos ligado por vigas + estrutura central ( tem boa
rigidez para combater os esforços em lajes).
Atualmente costuma-se utilizar shear-wall + frame , por ter um desempenho
melhor.
•Mega Columns: colunas de concreto armadas com perfis de aço;
•Outriggers: paredes de enrijecimento intermediárias colocadas entre x
pavimentos ( podem ser maciças ou de treliças de aço);
Outriggers, também são colocados em pontos estratégicos da estrutura (para
transferirem esforços – paredes de transição.
Parâmetros de Cálculo:
•Adotar sistema estrutural capaz de absorver cargas horizontais e
verticais;
•A base deve ter 15% da altura;
•Minimizar excentricidade torsional ( não se deve ter mais de 5% da
largura do prédio sob torção);
•O tombamento deve ser combatido pela carga vertical permanente;
•A aceleração atuante na estrutura deve ser de 25% do valor da
gravidade;
•ETABS e SAP são os softwares mais utilizados para cálculo de prédios
altos (elementos finitos);
•Os pilares são armados em várias camadas: ( 1% aço convencional, 2 a
3% com perfis metálicos);
•Vigas e lajes formam diafragmas rígidos; as vigas são de baixa altura de
50 a 60 cm no máximo e são dimensionadas apenas com as cargas de
uso;
•São utilizadas lajes maciças e de concreto protendido;
•Quando é utilizado os outriggers, os pinos são colocados com folga para
posteriormente serem ajustados;
