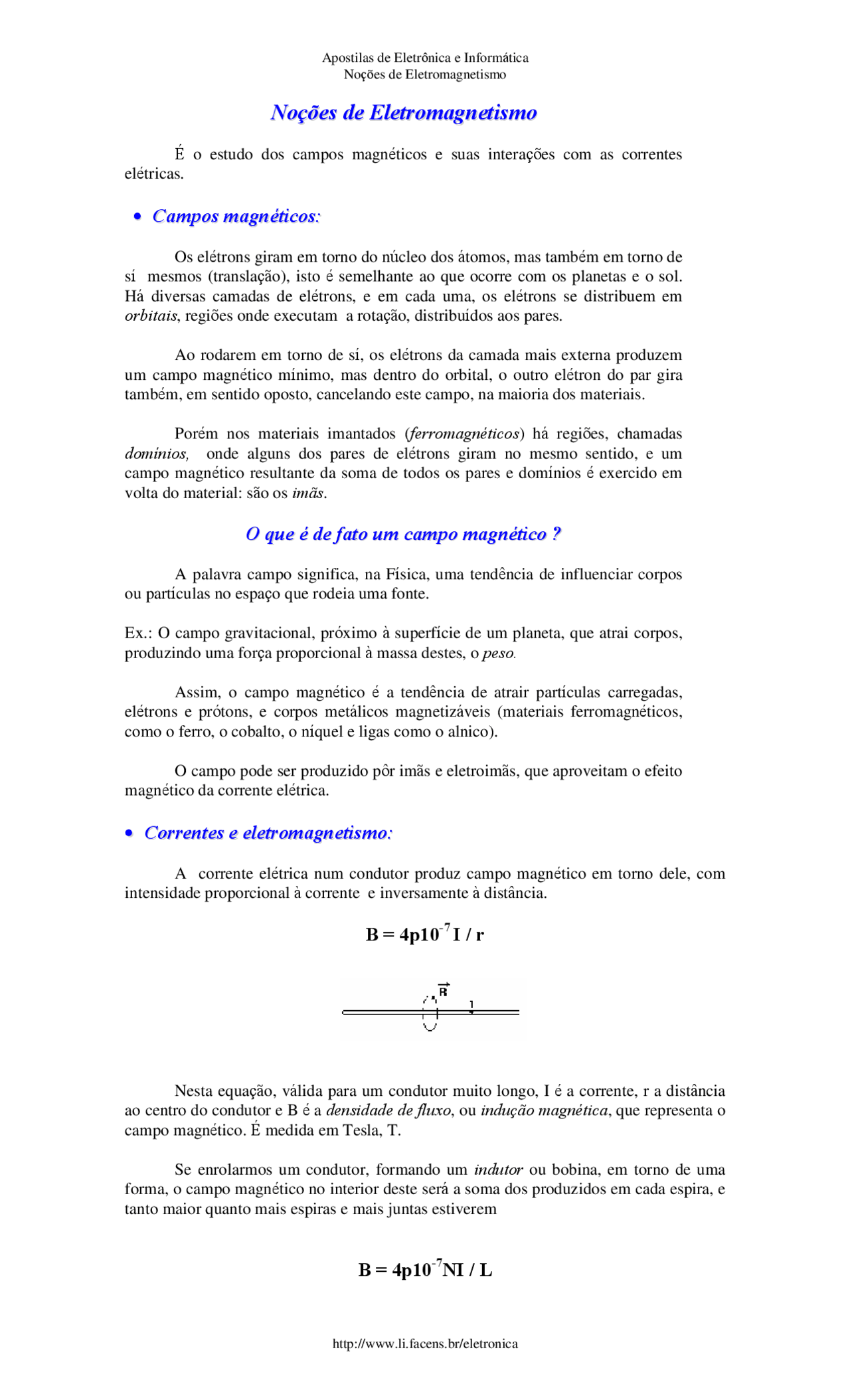

Apostilas de Eletrônica e Informática
Noções de Eletromagnetismo
http://www.li.facens.br/eletronica
N
No
oç
çõ
õe
es
sd
de
eE
El
le
et
tr
ro
om
ma
ag
gn
ne
et
ti
is
sm
mo
o
Éo estudo dos campos magnéticos e suas interações com as correntes
elétricas.
·
·C
Ca
am
mp
po
os
sm
ma
ag
gn
né
ét
ti
ic
co
os
s:
:
Os elétrons giram em torno do núcleo dos átomos, mas também em torno de
símesmos (translação), isto ésemelhante ao que ocorre com os planetas e o sol.
Hádiversas camadas de elétrons, e em cada uma, os elétrons se distribuem em
orbitais, regiões onde executam a rotação, distribuídos aos pares.
Ao rodarem em torno de sí, os elétrons da camada mais externa produzem
um campo magnético mínimo, mas dentro do orbital, o outro elétron do par gira
também, em sentido oposto, cancelando este campo, na maioria dos materiais.
Porém nos materiais imantados (ferromagnéticos) háregiões, chamadas
domínios, onde alguns dos pares de elétrons giram no mesmo sentido, e um
campo magnético resultante da soma de todos os pares e domínios éexercido em
volta do material: são os imãs.
O
Oq
qu
ue
eé
éd
de
ef
fa
at
to
ou
um
mc
ca
am
mp
po
om
ma
ag
gn
né
ét
ti
ic
co
o?
?
A palavra campo significa, na Física, uma tendência de influenciar corpos
ou partículas no espaço que rodeia uma fonte.
Ex.: O campo gravitacional, próximo àsuperfície de um planeta, que atrai corpos,
produzindo uma força proporcional àmassa destes, o peso.
Assim, o campo magnético éa tendência de atrair partículas carregadas,
elétrons e prótons, e corpos metálicos magnetizáveis (materiais ferromagnéticos,
como o ferro, o cobalto, o níquel e ligas como o alnico).
O campo pode ser produzido pôr imãs e eletroimãs, que aproveitam o efeito
magnético da corrente elétrica.
·
·C
Co
or
rr
re
en
nt
te
es
se
ee
el
le
et
tr
ro
om
ma
ag
gn
ne
et
ti
is
sm
mo
o:
:
A corrente elétrica num condutor produz campo magnético em torno dele, com
intensidade proporcional àcorrente e inversamente àdistância.
B = 4p10-7 I / r
Nesta equação, válida para um condutor muito longo, I éa corrente, r a distância
ao centro do condutor e B éadensidade de fluxo,ouindução magnética, que representa o
campo magnético. Émedida em Tesla, T.
Se enrolarmos um condutor, formando um indutor ou bobina, em torno de uma
forma, o campo magnético no interior deste seráa soma dos produzidos em cada espira, e
tanto maior quanto mais espiras e mais juntas estiverem
B = 4p10-7NI / L
