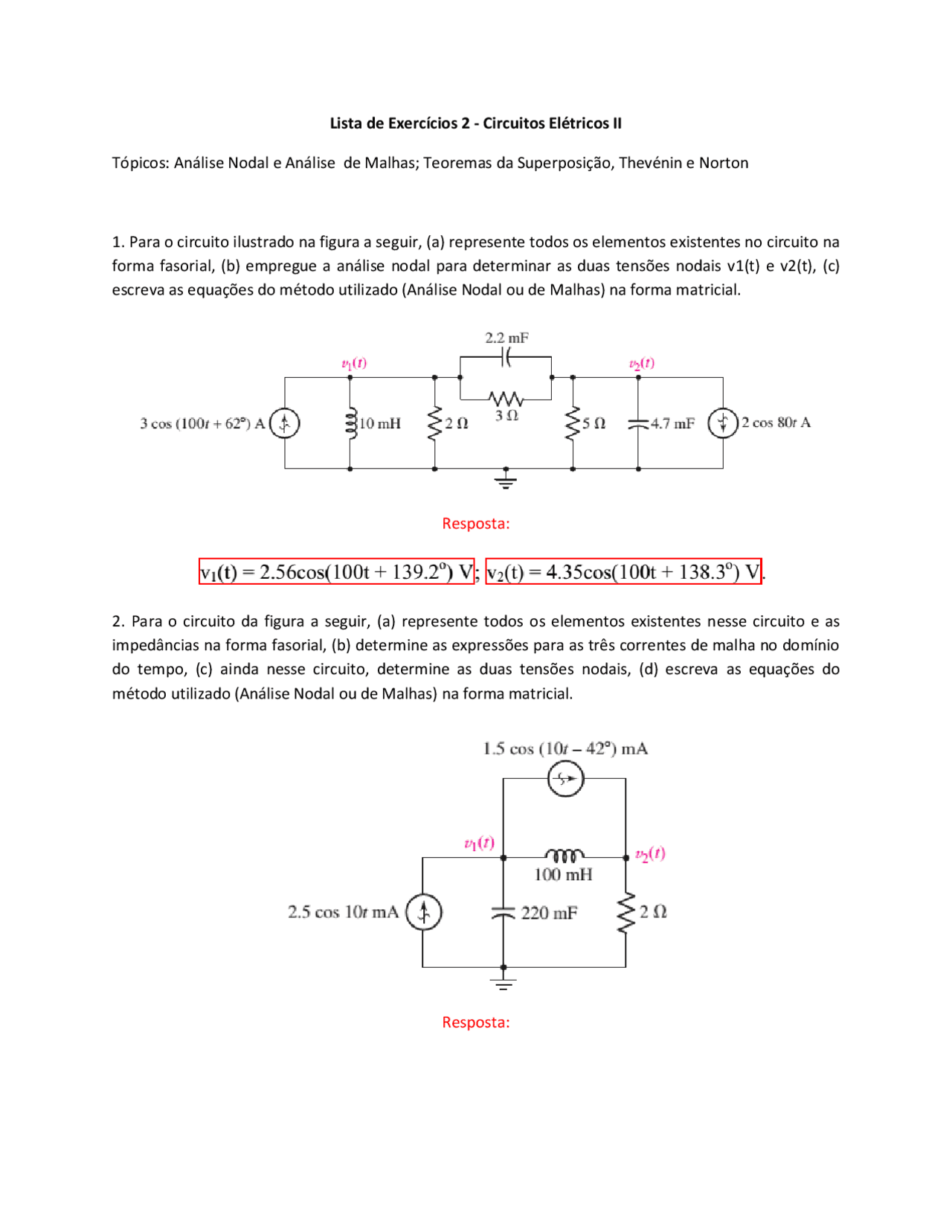

Lista de Exercícios 2 - Circuitos Elétricos II
Tópicos: Análise Nodal e Análise de Malhas; Teoremas da Superposição, Thevénin e Norton
1. Para o circuito ilustrado na figura a seguir, (a) represente todos os elementos existentes no circuito na
forma fasorial, (b) empregue a análise nodal para determinar as duas tensões nodais v1(t) e v2(t), (c)
escreva as equações do método utilizado (Análise Nodal ou de Malhas) na forma matricial.
Resposta:
2. Para o circuito da figura a seguir, (a) represente todos os elementos existentes nesse circuito e as
impedâncias na forma fasorial, (b) determine as expressões para as três correntes de malha no domínio
do tempo, (c) ainda nesse circuito, determine as duas tensões nodais, (d) escreva as equações do
método utilizado (Análise Nodal ou de Malhas) na forma matricial.
Resposta:
