Relé Térmico

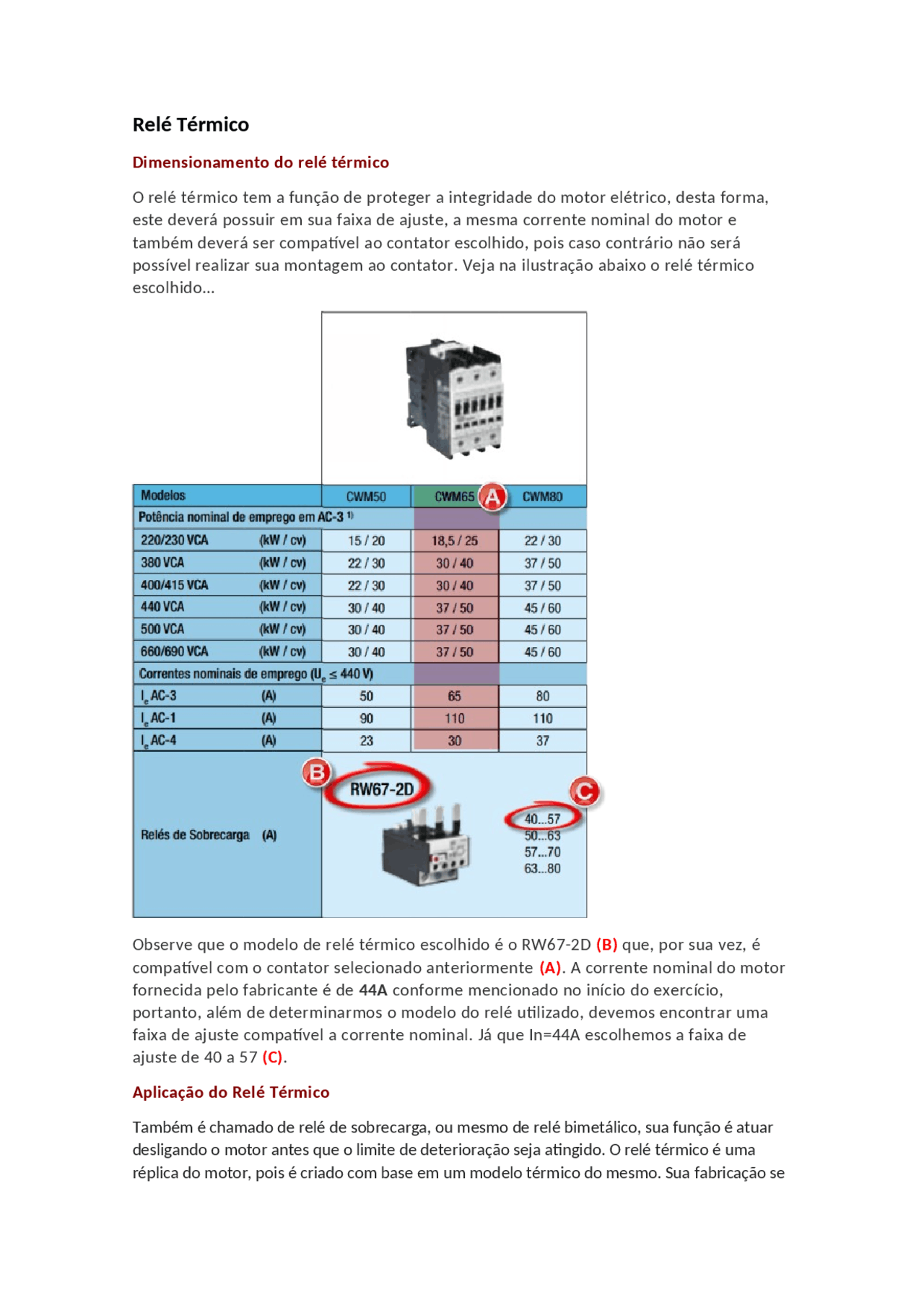

Dimensionamento do relé térmico O relé térmico tem a função de proteger a integridade do motor elétrico, desta forma, este deverá possuir em sua faixa de ajuste, a mesma corrente nominal do motor e também deverá ser compatível ao contator escolhido, pois caso contrário não será possível realizar sua montagem ao contator. Veja na ilustração abaixo o relé térmico escolhido… Observe que o modelo de relé térmico escolhido é o RW67-2D (B) que, por sua vez, é compatível com o contator selecionado anteriormente (A). A corrente nominal do motor fornecida pelo fabricante é de 44A conforme mencionado no início do exercício, portanto, além de determinarmos o modelo do relé utilizado, devemos encontrar uma faixa de ajuste compatível a corrente nominal. Já que In=44A escolhemos a faixa de ajuste de 40 a 57 (C). Aplicação do Relé Térmico Também é chamado de relé de sobrecarga, ou mesmo de relé bimetálico, sua função é atuar desligando o motor antes que o limite de deterioração seja atingido. O relé térmico é uma réplica do motor, pois é criado com base em um modelo térmico do mesmo. Sua fabricação se
dá, a partir da laminação de dois metais de coeficientes de dilatação diferentes unindo-os por meio de um enrolamento por onde passa a corrente que vai para o motor. Recomenda-se a instalação de um relé térmico para cada fase do motor, pois a instalação em uma ou duas fases, no caso do motor elétrico trifásico, pode não ser o bastante para proteger o mesmo. Como o enrolamento do relé térmico é ligado em série com a fase, caso haja aquecimento, o par de placas bimetálicas se deforma, promovendo uma curvatura devido à diferença de dilatação entre os metais, o que leva a libertação do dispositivo de trava contido num invólucro isolante de alta resistência térmica abrindo os contatos do relé e a consequente abertura do circuito do motor. A temperatura ambiente também pode provocar a dilatação das lâminas bimetálicas, caso seja superior ao limite de ajuste, situação passível de ocorrer em quadros de distribuição por exemplo. Para evitar tal fato, altera-se a conformação das lâminas bimetálicas ou utiliza-se uma lâmina bimetálica auxiliar influenciada apenas pela temperatura ambiente. Funcionamento do relé térmico É no momento onde está ocorrendo o possível aquecimento que o relé entra em ação. Quando a esse sobreaquecimento as lâminas bimetálicas de coeficientes de temperatura diferentes, se aquecem , ocorrendo à deformação das laminas e fazendo com que ativem o relé, desarmando o circuito do motor, como também o circuito de comando através de seus contatos auxiliares. Este relé é um ótimo componente de proteção, pois após acionado, ele trava impedindo que o motor seja ligado novamente. Desta forma o motor só poderá ser ligado quando ocorrer uma ação manual de rearme. Veja abaixo as principais partes de um relé térmico. Outras funções de um relé térmico Este dispositivo consegue sinalizar através da inserção de sinaleiros e alarmes ou até mesmo disponibilizar um sinal para o desarmamento de um disjuntor. A quantidade de corrente que um relé térmico suporta pode ser ajustada no próprio equipamento através de um disco que é ajustado manualmente.
possível sobrecarga. Número de pólos se refere ao número de fases do motor, que corresponde ao número de fases conectados ao disjuntor motor Aplicação de um disjuntor motor O Disjuntor motor é considerado em sua base principal como um dispositivo de proteção em um circuito principal, onde em um único dispositivo podem controlar e proteger o motor que está empregado no circuito. Esse dispositivo tem a capacidade de desligar e ligar o motor o circuito de forma manual pelo painel de controle, além claro de proteger os motores contra curto circuitos, sobrecarga ou falta de fase, problemas que podem ocorrer a qualquer momento por diversos fatores e com isso o uso do disjuntor motor dispensa o uso de fusíveis de proteção para o circuito do motor. A aplicação de um disjuntor motor no circuito como proteção do seu motor possibilita uma economia com fusíveis e ainda uma proteção muito mais elevada para seu motor, pois esse dispositivo pode atuar em milissegundos contra um curto Circuito. Funcionamento de um disjuntor motor Além da função de proteção o disjuntor motor possui ainda a função de seccionamento, ou seja, capaz de interromper a passagem de corrente elétrica quando ocorrer uma sobrecarga que fora notificada pelo disparo térmico ou mesmo um curto circuito e com isso rompeu-se o eletromagnético do disjuntor motor. A proteção feita pelo disjuntor motor contra sobrecarga baseia-se no princípio da dilatação térmica das laminas do contato desse dispositivo, no qual quando ocorre um superaquecimento essas laminas começam a se deformarem ao ponto de romperem o circuito, desligando assim o equipamento empregado a ele. Já o efeito de curto circuito no disjuntor motor é idêntico a qualquer outro disjuntor de proteção, ou seja, baseia-se no princípio do dispositivo magnético interno onde quando é apontado uma corrente muito alta o rompimento é instantâneo.
Técnico em Mecânica Máquinas Elétricas
RELÉ TÉRMICO
E
DISJUNTOR MOTOR
Nome dos integrantes do grupo: Filipe Maciel, Lucas Nogueira e Carlos Eduardo Professor: Leandro. Turma: 4M.
