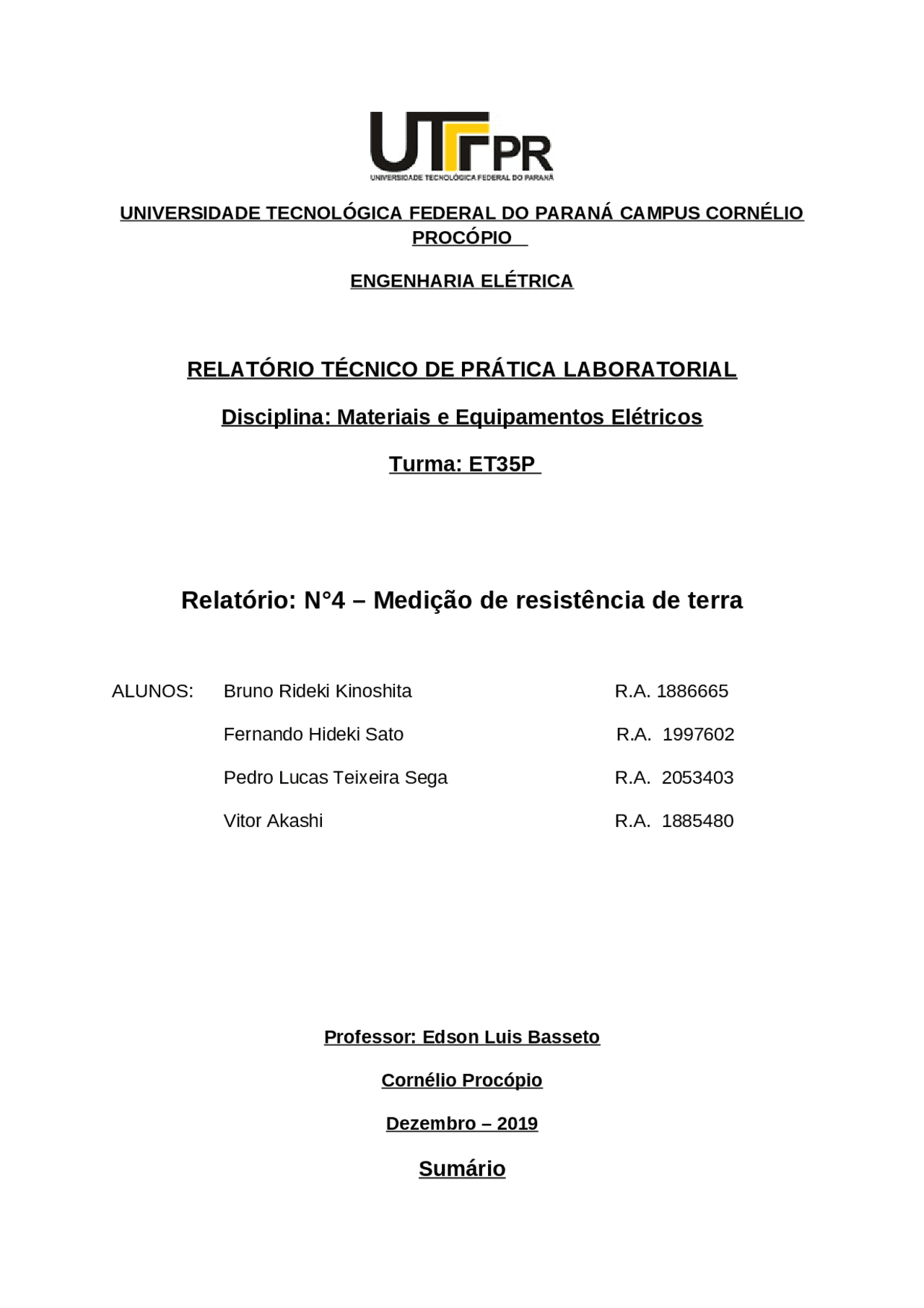

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ CAMPUS CORNÉLIO
PROCÓPIO
ENGENHARIA ELÉTRICA
RELATÓRIO TÉCNICO DE PRÁTICA LABORATORIAL
Disciplina: Materiais e Equipamentos Elétricos
Turma: ET35P
Relatório: N° 4 – Medição de resistência de terra
ALUNOS: Bruno Rideki Kinoshita R.A. 1886665 Fernando Hideki Sato R.A. 1997602 Pedro Lucas Teixeira Sega R.A. 2053403 Vitor Akashi R.A. 1885480 Professor: Edson Luis Basseto Cornélio Procópio Dezembro – 2019
Sumário
- Objetivos…………………………………………………………………………....
- Introdução………………………………………………………………..…………
- 2.1.Terrômetro............…………………………………………………………….
- Lista de materiais e equipamentos………….……..……………..……………
- Parte experimental………………………………………………………………..
- Conclusão……………………………………………………………….………….
- Bibliografia…………………………………………………………………………
Figura 1 – Aterramento tradicional Fonte: Autoria própria.
Figura 2 – Referência do aterramento tradicional Fonte: Autoria própria. Para o aterramento tradicional, foi medido um valor de resistência de 60,8Ω como mostrado na figura 3, para resistências muito baixas, o terrômetro não conseguir realizar a medida. Figura 3 – Resistência do aterramento tradicional Fonte: Autoria Própria.
A seguir, foram feitas medidas em um aterramento com uma bolha de gel, como mostrado na figura 6 Figura 6 – Aterramento com bolha em gel. Fonte: Autoria Própria. Foi medida uma resistência de 35,8Ω como mostrado na figura 7 Figura 7 - Medição no terrômetro com aterramento com bolha em gel. Fonte: Autoria Própria.
Por último, realizou-se o aterramento em área com serragem, como mostrado na figura 8 Figura 8 - Aterramento em área de serragem. Fonte: Autoria Própria. Foi medida uma resistência de 17,6Ω como mostrado na figura 9 Figura 9 - Medição no terrômetro com aterramento em área de serragem. Fonte: Autoria Própria.
