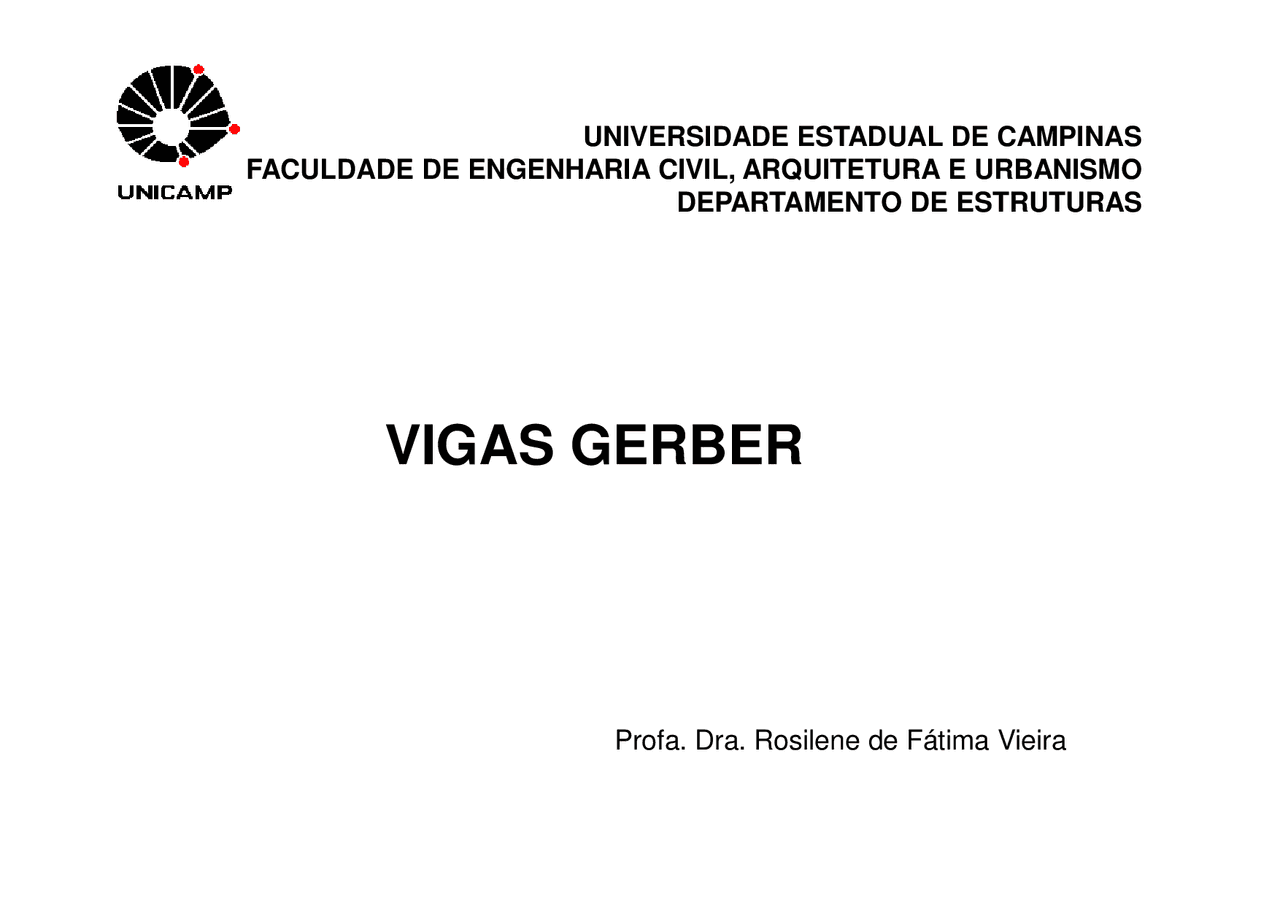

VIGAS GERBER
UNIVERSIDADE ESTADUAL DE CAMPINAS
FACULDADE DE ENGENHARIA CIVIL, ARQUITETURA E URBANISMO
DEPARTAMENTO DE ESTRUTURAS
VIGAS GERBER
Profa. Dra. Rosilene de Fátima Vieira
Vigas Gerber
Profa. Dra. Rosilene de F. Vieira
Dente de Gerber
Vigas Gerber
VANTAGENS
Se houver um recalque de apoio
ou um aumento de temperatura em vigas
isostáticas os esforços não são transmitidos para
Profa. Dra. Rosilene de F. Vieira
isostáticas os esforços não são transmitidos para
a estrutura.
Vigas Gerber
Em estruturas hiperestáticas um recalque de
apoio ou um aumento de temperatura introduz
grandes esforços na estrutura.
Profa. Dra. Rosilene de F. Vieira
Vigas Gerber
Deslocamento na viga Gerber
Profa. Dra. Rosilene de F. Vieira
Vigas Gerber
Profa. Dra. Rosilene de F. Vieira
Vigas Gerber
Exemplo 1
Seja a viga a seguir
Profa. Dra. Rosilene de F. Vieira
Dente de Gerber
Vigas Gerber
DENTE DE GERBER
Profa. Dra. Rosilene de F. Vieira
DENTE DE GERBER
M=
Equivale a uma articulação
Rótula
Vigas Gerber
Viga sem estabilidade própria
Profa. Dra. Rosilene de F. Vieira
Viga com estabilidade própria
Vigas Gerber Viga sem estabilidade própria
Ela vai se apoiarna viga debaixo...
Profa. Dra. Rosilene de F. Vieira
Viga com estabilidade própria
Vigas Gerber
Obs 2
Se a viga é continua existe em “S”
a transmissão de Momento, Cortante e
Normal.
Profa. Dra. Rosilene de F. Vieira
s
Vigas Gerber
Obs 3
Se a viga tem um dente de
Gerber em “S” há transmissão apenas
Cortante e Normal (M=0).
Profa. Dra. Rosilene de F. Vieira
s
Vigas Gerber
C
A
B
Profa. Dra. Rosilene de F. Vieira
C C
A
B
Vigas Gerber
C
B
Viga sem estabilidade própria
Profa. Dra. Rosilene de F. Vieira
A
B
Viga com estabilidade própria
