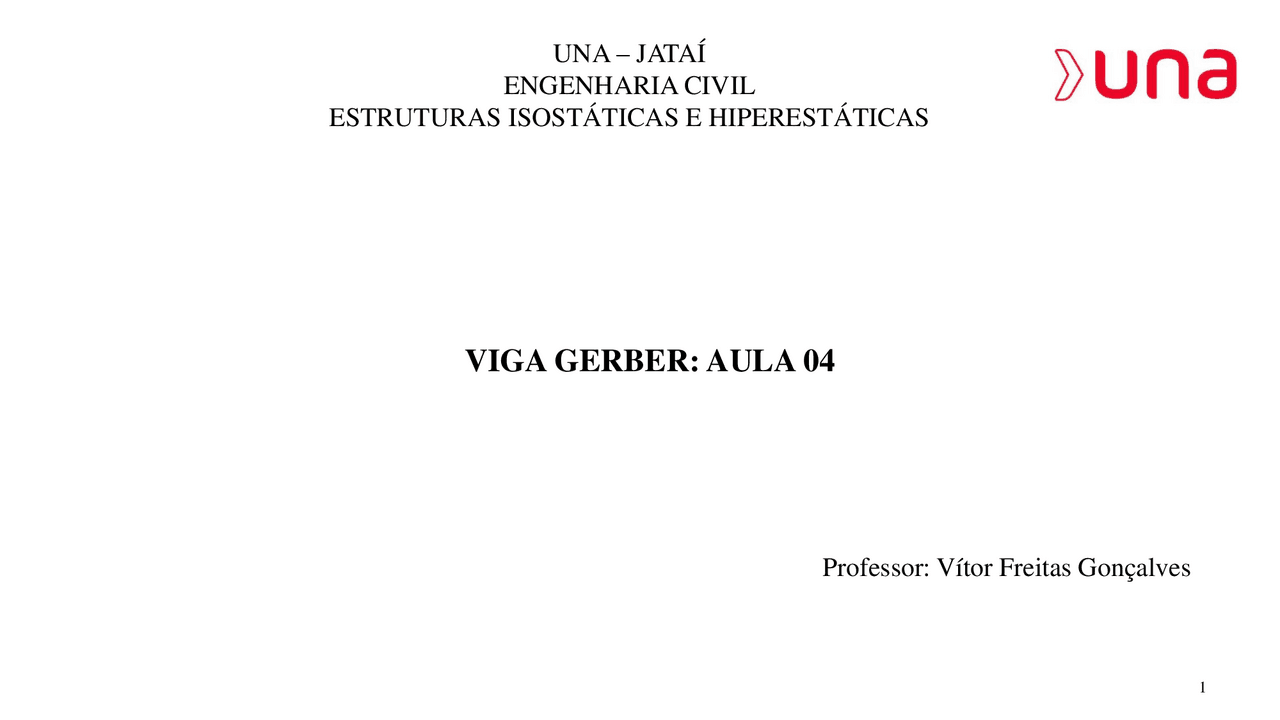

VIGA GERBER: AULA 04

Professor: Vítor Freitas Gonçalves 1

UNA – JATAÍ

ENGENHARIA CIVIL

ESTRUTURAS ISOSTÁTICAS E HIPERESTÁTICAS

2

Sumário

1. Conceitos de viga Gerber;

2. Roteiro de Cálculo de vigas Gerber;

4

  • Dente Gerber: Para representar um apoio fixo: na ligação entre as vigas coloca um aparelho de neoprene (elastômero de forma retangular) Para representar um apoio móvel coloca roletes confinados entre chapas planas Na ligação entre as vigas coloca um aparelho de apoio

5

  • As vigas com estabilidade própria servem de apoio para aquelas que sozinhas não são estáveis, ou seja, precisam de se apoiar em outra viga para se tornarem estáveis.
  • Vigas Gerber são estruturas isostáticas; podem ser entendidas como originadas de uma viga contínua hiperestática, onde foram colocadas o número de articulações necessário para torná-la isostática. Exemplo: Viga contínua, 2 vezes hiperestática Viga Gerber isostática (obtida da anterior inserindo 2 articulações na viga.

7

  • Exemplo de Viga Gerber: associação de uma viga simplesmente apoiada com uma viga em balanço;
  • A viga CD, que tem estabilidade própria serve de apoio para a viga AB: + = Articulação (dente Gerber) Viga isostática (estável) Viga hipostática (Não serve de apoio para CD Para se tornar estável, precisa se apoiar em CD

8

  • Exemplo de Viga Gerber: associação de uma viga simplesmente apoiada com uma viga em balanço;
  • As vigas ABC e FGH, que têm estabilidade própria, servem de apoio para a viga DE + + Viga Gerber Isostática

10

Roteiro para resolução de vigas Gerber

1. Separar a viga Gerber em várias vigas simples isostáticas;

2. Solução das vigas SEM estabilidade própria;

3. Descarga das vigas sem estabilidade própria nas vigas em que elas se apoiam e solução das

vigas com estabilidade própria;

4. Composição dos resultados obtidos para confeccionar os diagramas finais de esforços

RVA RVB RVB
