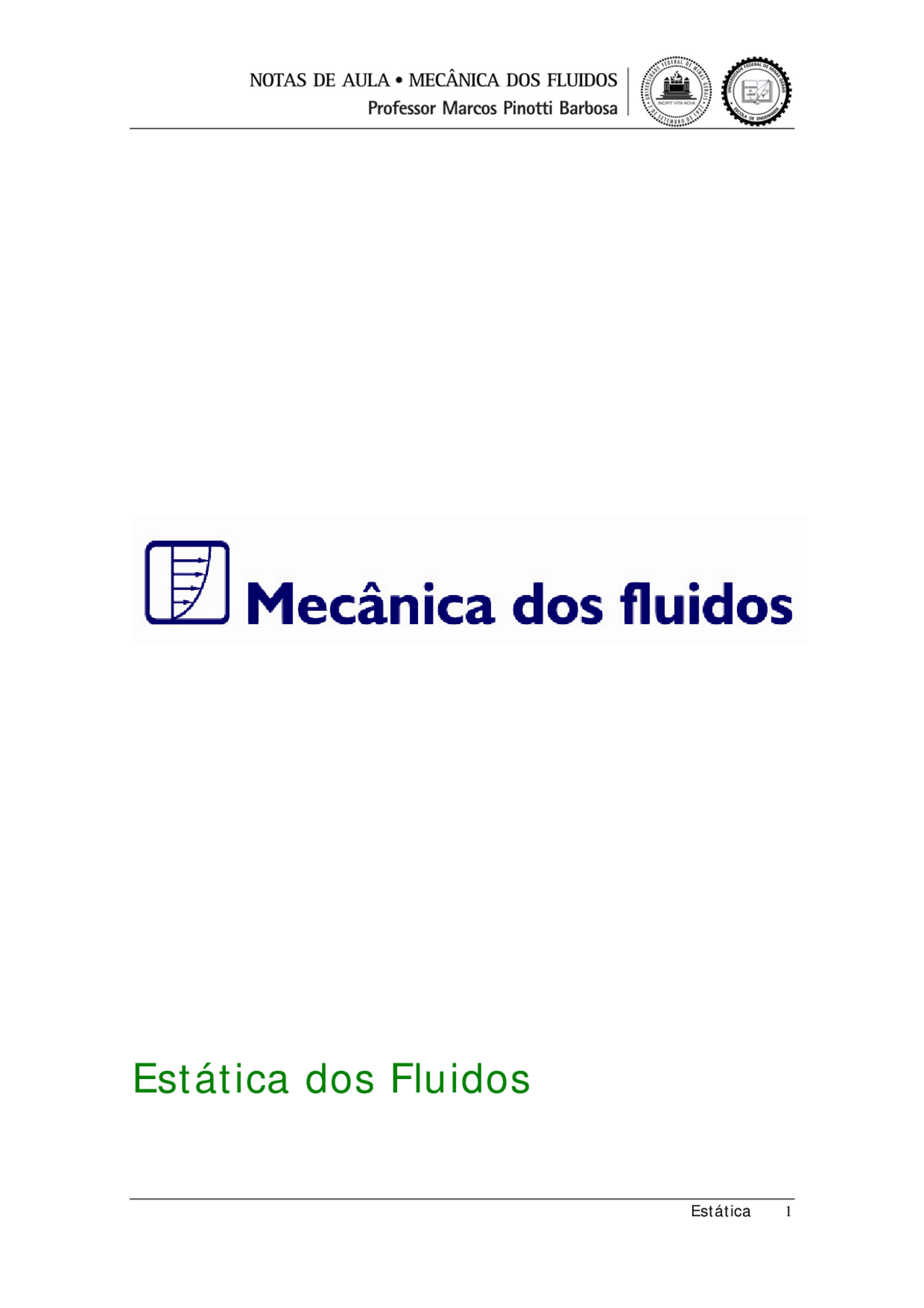

Estática dos Fluidos
Estática 1
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Mecânica dos Fluidos
Tipologia: Notas de estudo
2012
1 / 50
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Estatica -MecFlu e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!
Estática dos Fluidos
Estática dos Fluidos
Equação básica na forma vetorial:
− ∇ p + g = 0
r
ρ
Gradiente de pressão
Aceleração da gravidade
Massa Específica
- = 0
∂
∂ −
z
g
z
p ρ
g
z
p = − ρ
∂
∂
g
h
p = ρ
∂
∂
g
h g
z
Comportamento do ar (fluido compressível) na
atmosfera do nosso planeta
Fluido Incompressível
Lei básica da Hidrostática (Lei de
Stevin)
P = P 0 + ρ. g. h
P
P 0
h
Lembrete
Todo esforço que um fluido em repouso faz sobre uma superfície é NORMAL a esta superfície
Nenhum fluido resiste a esforço tangencial
Se você deseja conhecer a pressão absoluta de um dado local, deverá somar a pressão efetiva (medida por um manômetro) à pressão atmosférica (medida por um barômetro).
Na Engenharia nos interessa a Pressão Efetiva
Lei de Pascal
A pressão transmitida a um fluido se dá
de maneira idêntica em todas as
direções.
Conseqüência 2
Vasos comunicantes. Colunas de um mesmo fluido e com a mesma altura possuem a mesma pressão.
Piezômetro, Manômetro em “U” e de Tubo Inclinado
Vantagens e desvantagens do uso de manômetros de coluna de líquido
A pressão em P é negativa e igual a - ρ.g.h
A pressão em P é positiva e igual a ρ.g.h
Manômetro com vários fluidos manométricos
Micromanômetro
Exercícios propostos
- Acopla-se um manômetro de mercúrio a uma tubulação que transporta um fluido de peso específico de 850 kgf.m-3^ (como indicado na figura). A deflexão do mercúrio é de 0,9 m. Sendo
dado γHg = 13600 kgf.m-3, determine a pressão efetiva a que o
fluido está submetido no eixo da tubulação (PA).
- Um manômetro de mercúrio é instalado na entrada de uma bomba, mostrada na figura abaixo. Mede-se a deflexão do mercúrio que é de 0,4 m. Determinar as pressões efetiva e absoluta no eixo da tubulação de sucção sendo que
γHg = 13600 kgf.m-3, e que o fluido de trabalho é a água.
Considere a pressão atmosférica local igual a 1 kgf.cm-2.
- Um piezômetro de tubo inclinado é utilizado para medir a pressão no interior de uma tubulação. O líquido do piezômetro é
um óleo com γ = 800 kgf.m-3. A posição mostrada na figura abaixo
é a posição de equilíbrio. Determine a pressão no ponto P em kgf.cm-2^ , em mm de Hg e em metros de coluna de água.
Barômetro de Torricelli
Forças hidrostáticas sobre superfícies
submersas
- Força Resultante:
∫
= −
A
R
F pdA
r
ou
R CM C
F = P A
