Exericios da materia de estradas e aeroportos
Tipologia: Exercícios
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

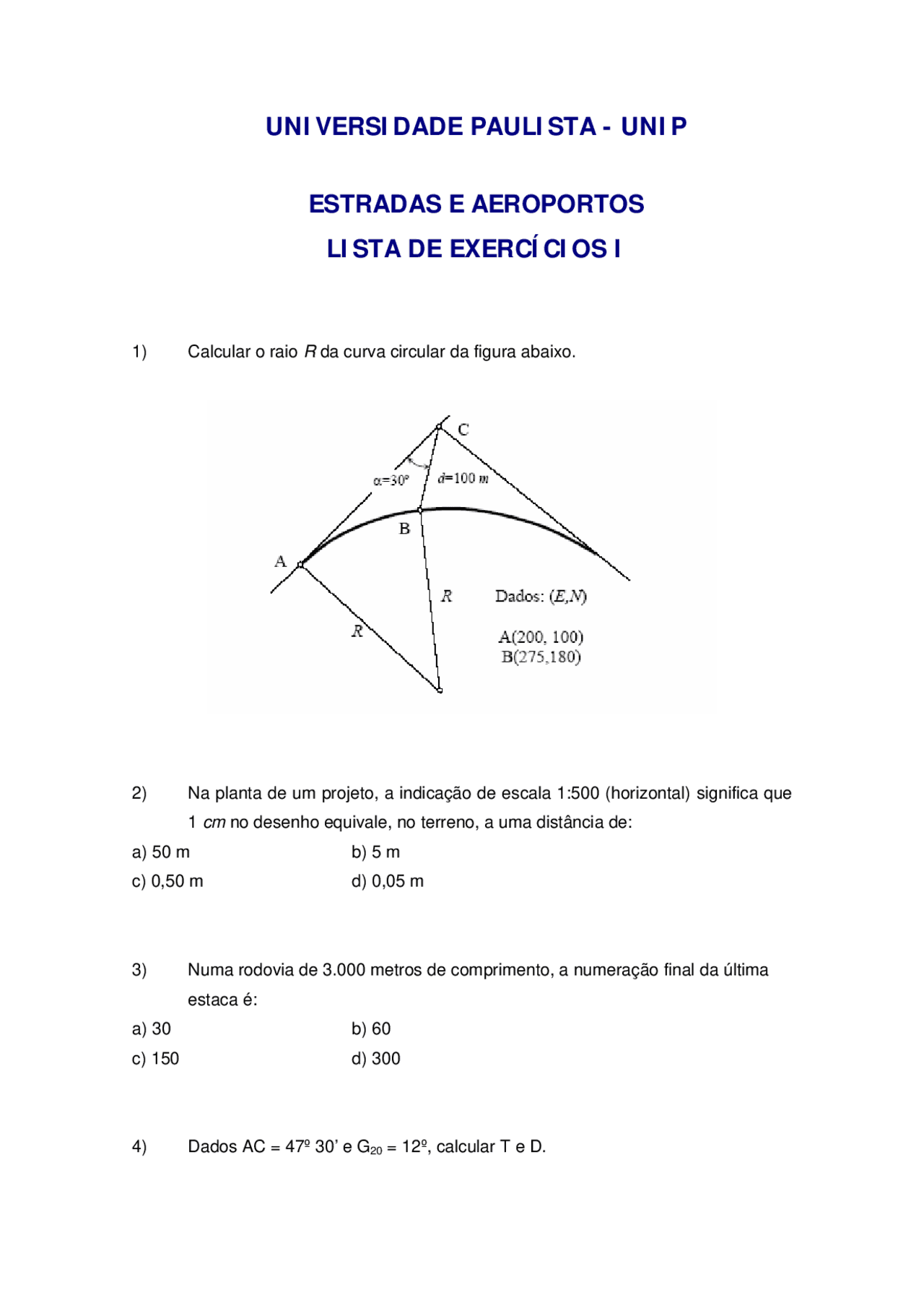

Calcular o raio R da curva circular da figura abaixo.
Na planta de um projeto, a indicação de escala 1:500 (horizontal) significa que 1 cm no desenho equivale, no terreno, a uma distância de: a) 50 m b) 5 m c) 0,50 m d) 0,05 m
Numa rodovia de 3.000 metros de comprimento, a numeração final da última estaca é: a) 30 b) 60 c) 150 d) 300
Dados AC = 47º 30’ e G 20 = 12º, calcular T e D.
Dados AC = 32º e R = 1220 m, calcular T e D.
Se AC = 30º 12’ e G 20 = 2º 48’, calcular T e D.
Usando os dados do problema anterior, e assumindo que E(PI) = 42 + 16,60, calcular as estacas do PC e do PT.
Dados AC = 22º 36’ , G 20 = 4º e E(PC) = 40 + 15,00, determinar E(PI) e E(PT).
Dados AC = 47º 12’, E(PI) = 58 + 12,00. Calcular R, T e D para G 20 = 6º. Calcular também E(PC) e E(PT).
Dados AC = 24º 20’ e R = 1500 m. Locar o PC e o PT, sabendo que a estaca do PI é 360 + 12,45.
Dados AC = 22º 36’ e T = 250 m, calcular G 20 e D.
Calcular o desenvolvimento de uma curva circular de raio R = 1524 m e ângulo central AC = 32º.
Dados AC=30º, R=680 m e E(PI)=205+2,52, calcular G, T, D, E(PC) e E(PT).
Em um trecho de rodovia temos duas curvas circulares simples. A primeira começando na estaca 10+0,00 e terminando na estaca 20+9,43 com 300 m de raio. A segunda começando na estaca 35+14,61 e terminando na estaca 75+0,00 com 1500 m de raio. Deseja-se aumentar o raio da primeira curva para
