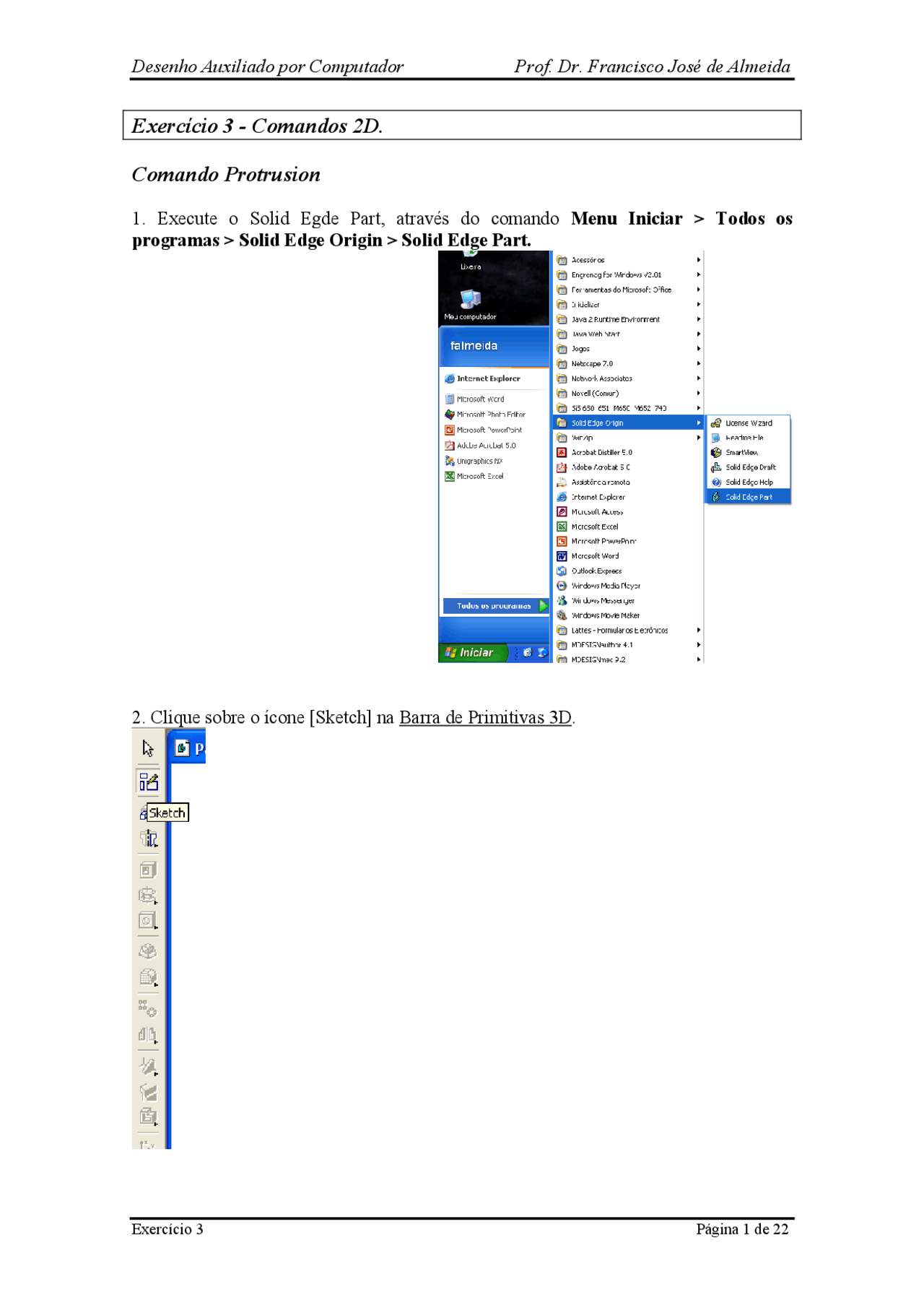

Exercício 3 - Comandos 2D.
Comando Protrusion
- Execute o Solid Egde Part, através do comando Menu Iniciar > Todos os programas > Solid Edge Origin > Solid Edge Part.
- Clique sobre o ícone [Sketch] na Barra de Primitivas 3D.
- Clique sobre o plano horizontal na Janela de Visualização.
Serão apresentadas a Janela de Visualização 2D e a Barra de Primitivas 2D.
- Acesse as opções do IntelliSketch, através do comando Tools > IntelliSketch do Menu do Solid Edge.
- Ative todas as opções do IntelliSketch, marcando todos os quadros da janela do IntelliSketch e clique sobre o botão [OK].
9.1. Posicione o cursor sobre a extremidade final do arco e clique o botão esquerdo do mouse.
Obs.: para garantir que a linha vertical inicia- se exatamente ao final do arco, observe o indicador gráfico de fim de linha próximo ao cursor quando ele estiver posicionado sobre o fim do arco.
9.2. Em seguida, mova o cursor para baixo para definir o comprimento da linha e clique o botão esquerdo do mouse para traçar a linha.
Obs.: observe o indicador gráfico de tangência próximo ao cursor e a indicação de alinhamento entre as extremidades das linhas quando o cursor estiver na posição correta para o final da linha que está sendo traçada.
- Feche o perfil, traçando um novo arco. 10.1. Clique sobre o ícone [Arc] na Barra de Fita.
10.2. Posicione o cursor sobre o início da primeira linha traçada e clique o botão esquerdo do mouse.
Obs.: observe o indicador gráfico de fim de linha próximo ao cursor quando ele estiver sobre o início da primeira linha traçada.
- Clique sobre o ícone [Circle by Center] na Barra de Primitivas 2D.
- Trace uma circunferência de diâmetro aproximado igual a 80mm, com centro sobre o ponto médio da primeira linha vertical traçada. 12.1. Posicione o cursor sobre o ponto médio da linha e clique o botão esquerdo do mouse.
Obs.: observe o indicador gráfico de ponto médio próximo ao cursor quando ele estiver sobre o ponto médio da linha vertical.
Obs.: observe que você não precisa estar exatamente sobre o ponto médio da linha. O Solid Edge tem uma “tolerância” desse posicionamento.
12.2. Mova o cursor para definir o diâmetro desejado e clique novamente o botão esquerdo do mouse para traçar a circunferência.
Obs.: observe o diâmetro da circunferência na Barra de Fita enquanto movimento o cursor.
14.2. Mova o cursor para a direita e para cima na Janela de Visualização 2D para definir a linha (observe o indicador gráfico de tangência próximo ao cursor e o comprimento da linha na Barra de Fita) e clique o botão esquerdo do mouse novamente para traçar a linha desejada.
- Clique o botão direito do mouse para liberar o cursor.
- Trace uma nova linha de 80mm de comprimento a partir do centro do arco inferior e tangente à circunferência existente. 16.1. Posicione o cursor sobre o centro do arco inferior (observe o indicador gráfico próximo ao cursor) e clique o botão esquerdo do mouse.
16.2. Mova o cursor para a direita e para baixo na Janela de Visualização 2D para definir a linha (observe o indicador gráfico de tangência próximo ao cursor e o comprimento da linha na Barra de Fita) e clique o botão esquerdo do mouse novamente para traçar a linha desejada.
- Clique o botão direito do mouse para liberar o cursor. Obs.: talvez você precise afastar um pouco o modelo, utilizando o comando Zoom antes de executar os passos seguintes. caso você utilize o comando Zoom , não se esqueça de re-ativar o comando Line na Barra de Primitivas 2D novamente antes de continuar o exercício.
- Trace uma linha vertical de comprimento aproximado de 200mm, alinhada com a extremidade livre da linha inclinada superior, a partir de um ponto na região esquerda e inferior da Janela de Visualização 2D. 18.1. Posicione o cursor para o ponto inicial da linha vertical, observando a indicação de alinhamento com a extremidade da linha inclinda superior e clique o botão esquerdo do mouse.
- Trace uma linha vertical para baixo de comprimento aproximado igual a 220mm.
- Trace uma linha paralela à linha inclinada inferior, com comprimento aproximado de 100mm (movimento do cursor para a esquerda e para cima).
- Clique sobre o ícone [Trim] da Barra de Primitivas 2D.
- Apague a metade direita da circunferência, posicionando o cursor sobre ela e clicando o botão esquerdo do mouse.
- Ainda utilizando o mesmo procedimento, apague a linha vertrical e as partes dos dois arcos que estão posicionadas entre as duas linhas inclinadas.
- Posicione o mouse sobre o ícone [Trim] da Barra de Primitivas 2D e mantenha o botão esquerdo do mouse pressionado por alguns segundos. Surgirá um pequeno menu de ícones à direita do ícone [Trim]. Solte o botão do mouse e clique sobre o ícone [Trim Corner].
- Apague as duas pontas das linhas vertical e inclinada menor inferior que se cruzam para fora do perfil. 27.1 Clique sobre o trecho da linha vertical que não será apagado.
- Estenda a linha inclinada maior inferior até que ela toque a linha vertical à sua direita, posicionando o cursor sobre a metade direita da linha desejada e clicando o botão esquerdo do mouse. Obs.: observe que a linha sob o cursor nuda de cor (é ativada) e que a sua extensão é visualizada antes do comando ser executado.
Obs.: se você posicionar o cursor na metade esquerda da linha, ela será extendida no sentido contrário ao anterior.
- Posicione o mouse sobre o ícone [Extent to Next] da Barra de Primitivas 2D e mantenha o botão esquerdo do mouse pressionado por alguns segundos. No menu de ícones que surge, clique sobre o ícone [Trim].
- Apague o trecho central da linha vertical, posicionando o cursor sobre ele e clicando o botão esquerdo do mouse.
- Clique sobre o ícone [Fillet] na Barra de Primitivas 2D.
- Clique no canto inferior direito do perfil.
Obs.: você também pode clicar nas duas linhas que “chegam” no canto.
- Clique no canto superior direito do perfil.
Obs.: você também pode clicar nas duas linhas que “chegam” no canto.
- Na Barra de Fita, digite 8 em ambos os campos [A] e [B].
Dica: para mover o cursor entre os campos da Barra de Fita, utilize a tecla [Tab] do teclado. Obs.: não se esqueça de pressionar [Tab] após digitar os valores nos campos apropriados da Barra de Fita para que o Solid Edge aceite estes valores. Obs.: você também pode digitar primeiro os valores desejados na Barra de Fita e depois indicar as linhas na Janela de Visualização 2D.
- Posicione o cursor sobre a Janela de Visualização 2D e clique o botão esquerdo do mouse. Obs.: como o chanfro feito é de lados iguais, você não precisa se preocupar com qual é o lado A e qual é o lado B do chanfro. Caso deseje fazer um chanfro de lados diferentes, movimente o cursor sobre a Janela de Visualização 2D para escolher o lado A e o lado B desejados sobre o modelo.
- Clique sobre o ícone [Offset] na Barra de Primitivas 2D.
- Clique sobre o perfil na Janela de Visualização 2D.
Obs.: observe que o perfil mudou de cor (foi ativado).
- Digite 10 no campo [Offset] na Barra de Fita. Obs.: não se esqueça de pressionar [Tab] após digitar o valor no campo apropriado da Barra de Fita para que o Solid Edge aceite este valor.
- Clique sobre o ícone [Side Step] na Barra de Fita.
