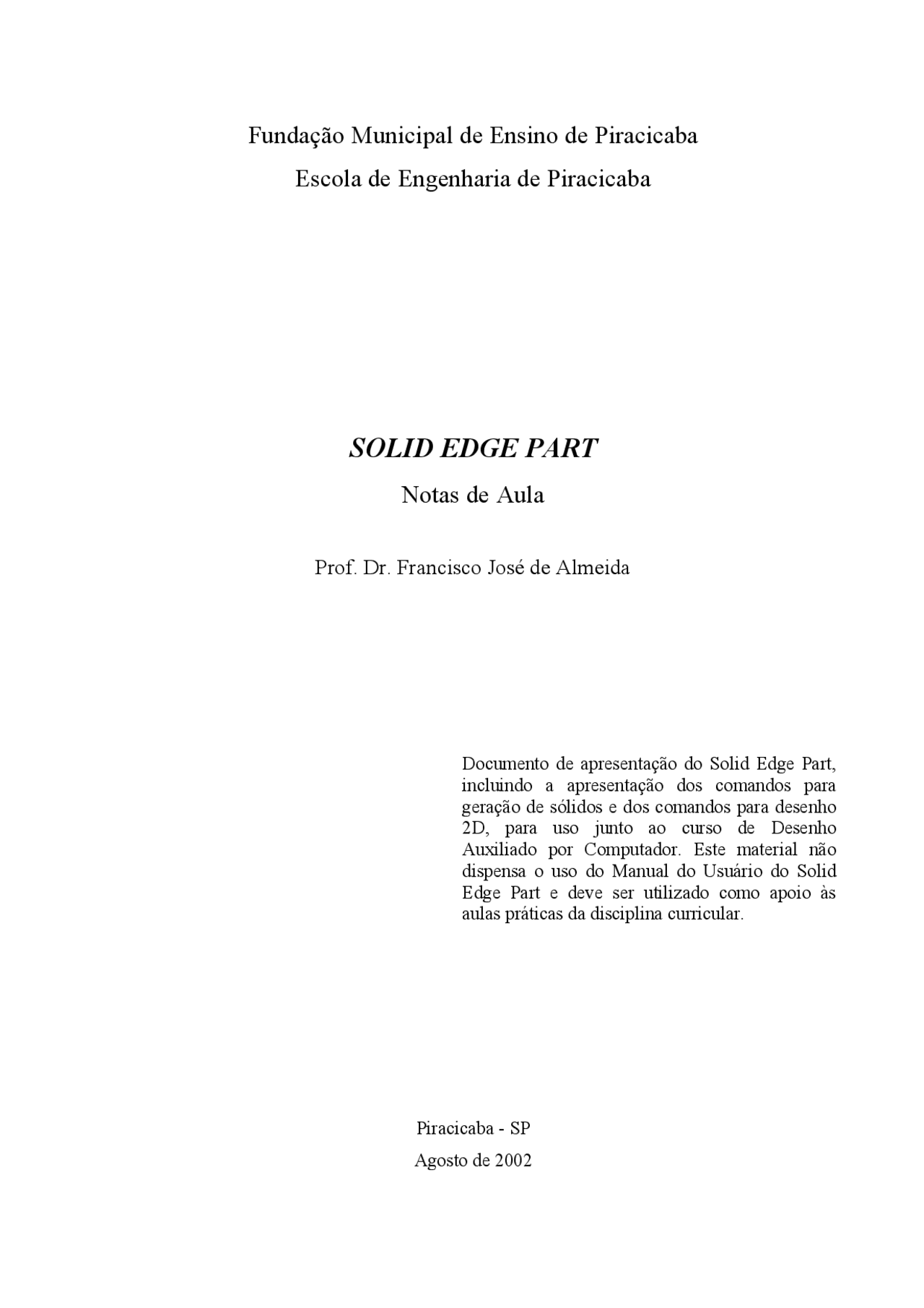

Fundação Municipal de Ensino de Piracicaba
Escola de Engenharia de Piracicaba
SOLID EDGE PART
Notas de Aula
Prof. Dr. Francisco José de Almeida
Documento de apresentação do Solid Edge Part,
incluindo a apresentação dos comandos para
geração de sólidos e dos comandos para desenho
2D, para uso junto ao curso de Desenho
Auxiliado por Computador. Este material não
dispensa o uso do Manual do Usuário do Solid
Edge Part e deve ser utilizado como apoio às
aulas práticas da disciplina curricular.
Piracicaba - SP
Agosto de 2002
ÍNDICE
- INTRODUÇÃO
- AMBIENTES DO SOLID EDGE
- FILOSOFIA DO SOLID EDGE PART
- AMBIENTE SOLID EDGE PART
- BARRAS DE COMANDOS
- COMANDOS DE ENTIDADES 3D - SÓLIDOS
- 6.1. C OMANDO PROTUSION - E XTRUSÃO
- 6.2. C OMANDO R EVOLVED PROTUSION - E XTRUSÃO POR R EVOLUÇÃO
- 6.3. C OMANDO C UTOUT - C ORTE
- 6.4. C OMANDO R EVOLVED C UTOUT - C ORTE POR R EVOLUÇÃO
- 6.5. C OMANDO H OLE - FURO
- 6.6. C OMANDO A DD D RAFT - A NGLES FACE - I NCLINAÇÃO DE FACE
- 6.7. C OMANDO C HAMFER/R OUND - C HANFRO
- 6.8. C OMANDO PATTERN - PADRÃO
- 6.9. C OMANDO T HIN WALL - PAREDE FINA
- 6.10. C OMANDO R IB - PAREDE DE R EFORÇO
- BARRA DE COMANDOS MAIN
- 7.1. C OMANDOS DE V ISUALIZAÇÃO
- 7.2. S EQÜÊNCIA DE C ONSTRUÇÃO - FEATURE PATHFINDER
- 7.3. C OMANDOS DE A RQUIVOS
- OUTRAS OPÇÕES DO SOLID EDGE
- 8.1. EDIÇÃO DE ENTIDADES 3D JÁ D ESENVOLVIDAS
- 8.2. V ISUALIZAÇÃO DE R EFERÊNCIAS PARA O D ESENHO
- 8.3. C OMANDOS PARA DESENHO DO PERFIL 2D
5. BARRAS DE COMANDOS
- Main - Principal: comandos de arquivos e de visualização. Localizada na parte superior da tela, logo abaixo do menu do Solid Edge Part.
- Features - Primitivas 3D: comandos para desenvolvimento das primitivas sólidas. Localizada na lateral esquerda da tela.
- Ribbon Bar - Barra de fita: opções para o desenvolvimento das primitivas - esta barra de comandos altera-se em função do comando ativo no momento, e também apresenta os passos de construção de uma entidade 3D. Localizada na parte superior da tela, logo abaixo da barra de comandos Main. Todas estas barras de comandos podem ser reposicionadas na tela, bastando para tanto apenas se clicar com o mouse sobre a barra de comandos desejada e arrastar-se a mesma enquanto se mantém o botão do mouse apertado. Além disso, outras barras de comandos podem ser ativadas através do comando View, subcomando Toolbars, opção Toolbars..., no menu do Solid Edge Part.
Figura 2. Acesso às barras de comandos
6. COMANDOS DE ENTIDADES 3D - SÓLIDOS
Estes comandos localizam-se todos na barra de comandos Features.
Figura 3. Barra de comandos Features
As etapas de qualquer comando do Solid Edge Part são sempre apresentadas na parte esquerda da barra de comandos Ribbon Bar, sendo que a etapa na qual o usuário se encontra é sempre realçada. De maneira geral, um comando Solid Edge Part compõe-se dos seguintes passos:
- Indicação do comando, sempre a partir da barra de comandos Features
- Indicação do plano onde será gerado o perfil 2D
- Desenho do perfil 2D
- Informação dos demais dados relativos ao comando
- Confirmação do comando
Além disso, o Solid Edge Part sempre apresenta no canto inferior da tela uma indicação da ação que é esperada do usuário em cada momento de uso do software.
6.1. Comando Protusion - Extrusão Desenvolvimento de um sólido por extrusão de um perfil 2D.
6.1.1. Seqüência do comando
6.1.1.1. Passo 1: Escolha do plano onde será desenhado o perfil 2D Opções na Ribbon Bar:
- Plano existente
- Plano paralelo a plano existente
- Plano inclinado a plano existente
- Plano perpendicular a plano existente
- Plano normal a superfície existente
Figura 4. Barra de comandos Ribbon Bar para o comando Protusion
Desenho do perfil 2D Ao se indicar o plano para desenho do perfil 2D, entra-se no ambiente 2D e a barra de comandos Features é substituída pela barra de comandos Draw - Desenho: comandos para entidades 2D. Observe-se que para cada comando ativado na barra de comandos Draw, altera-se a barra de comandos Ribbon Bar.
Figura 5. Janela para desenho do perfil 2D e barra de comandos Draw
Barra de Comandos Draw A barra de comandos Draw contém comandos para entidades 2D, e engloba quatro sub-conjuntos de comandos, a saber: (a) comandos de desenho de entidades 2D; (b) comandos de posicionamento de entidades 2D; (c) comandos de cotagem e, (d) comandos de relacionamento entre entidades 2D.
Figura 6. Barra de comandos Draw
O Solid Edge Part permite ativar ou desativar uma ou mais opções do IntelliSketch. Estas opções são acessadas através do comando Tools, subcomando IntelliSketch, no menu do Solid Edge Part. Este subcomando é apresentado apenas quando se está no ambiente 2D do Solid Edge Part.
Figura 8. Acesso às opções do IntelliSketch
Além do IntelliSketch, o Solid Edge Part oferece, durante o desenho do perfil 2D, um indicador de alinhamento de entidades 2D - Alignment Indicator, conforme pode ser visualizado na figura 8.
Construção do Perfil 2D Normalmente se desenha um croqui, sem se preocupar com dimensões e posicionamento. Após o desenho do croqui, se incluem as dimensões e as relações/propriedades das entidades 2D. Para se sair do ambiente 2D do Solid Edge Part, clica-se sobre o botão Finish da barra de comandos Ribbon Bar.
6.1.1.2. Passo 2: Indicação das características da extrusão - lado/comprimento Neste passo, a barra de comandos Ribbon Bar se altera novamente, oferecendo as demais opções para a finalização do comando Protusion.
6.1.1.3. Confirmação O Solid Edge Part sempre exige confirmação da ação ao final de cada comando, apresentando graficamente o resultado esperado.
Figura 9. Segundo passo do comando Extrusion
6.2. Comando Revolved Protusion - Extrusão por Revolução Desenvolvimento de um sólido pela revolução de um perfil 2D.
6.2.1. Seqüência do comando
6.2.1.1. Passso 1: Escolha do plano onde será desenhado o perfil 2D Esta escolha é feita de maneira semelhante ao apresentado para o comando Protusion.
Desenho do perfil 2D Além do desenho do perfil 2D, deve-se definir o eixo de revolução do perfil. Para tanto, a barra de comandos Draw oferece este comando adicional, em relação à barra de comandos Draw do comando Protusion. Todos os demais comandos para desenho 2D estão presentes, incluindo comandos de desenho de entidades 2D, de posicionamento, de cotagem e de relacionamento.
6.2.1.2. Passo 2: Indicação das características da revolução - ângulos inicial/final Neste passo, a barra de comandos Ribbon Bar se altera novamente, oferecendo as demais opções para a finalização do comando Revolved Protusion.
6.3. Comando Cutout - Corte Retirada de material de uma entidade sólida
O comando Cutout só é possível a partir da pré-existência de uma entidade sólida. Ele permite se efetuar a subtração de sólidos, através de álgebra booleana. Pode-se executar retiradas de material de qualquer uma das entidades sólidas já então desenvolvidas, perfazendo-se cortes e furos passantes ou não.
6.3.1. Seqüência do comando
6.3.1.1. Passo 1: Escolha do plano onde será desenhado o perfil 2D Semelhante ao comando Protusion. Caso se indique uma face de um sólido já existente como referência para o plano onde será desenhado o perfil 2D, o Solid Edge Part exige que se defina a orientação do plano 2D, através da indicação de um eixo de referência e de um ponto de origem para o sistema de coordenadas.
Desenho do perfil 2D Semelhante ao comando Protusion.
6.3.1.2. Passo 2: Indicação das características do corte - lado/profundidade A profundidade do corte é informada no quadro correspondente existente na barra de comandos Ribbon Bar. Pode-se ainda definir que o corte será:
- through all - através de todas as superfícies que existam na direção do corte.
- through next - até a primeira superfície encontrada pelo corte.
- from/to extend - de uma posição específica a outra posição específica, independente de haver ou não superfícies nesta região.
- finite extend - a partir da superfície definida no passo 1, num comprimento específico.
O lado do corte é indicado pelas setas vermelhas ou pela pré-visualização em linhas também vermelhas que surgem no desenho, de acordo com a posição do mouse sobre ele.
Figura 12. Opção de corte Throught Next
6.3.1.3. Passo 3: Confirmação
Figura 13. Opção de corte Finite Extend
6.4. Comando Revolved Cutout - Corte por Revolução Retirada de material de um sólido já existente, através da revolução de um perfil 2D.
Tal como o comando Cutout, este comando só é possível a partir da pré-existência de uma entidade sólida. Ele permite se efetuar a subtração de sólidos, através de álgebra booleana.
6.4.1. Seqüência do comando
6.4.1.1. Passo 1: Escolha do plano onde será desenhado o perfil 2D Semelhante ao comando Protusion. Caso se indique uma face de um sólido já existente como referência para o plano onde será desenhado o perfil 2D, o Solid Edge Part exige que se defina a orientação do plano 2D, através da indicação de um eixo de referência e de um ponto de origem para o sistema de coordenadas.
Desenho do perfil 2D O desenho do perfil 2D é semelhante ao comando Protusion. Como se trata da revolução de um perfil 2D, deve-se definir um eixo de rotação em torno do qual será girado o perfil 2D. Este comando é incluído na barra de comandos Draw durante o desenho do perfil 2D.
6.4.1.2. Passo 2: Indicação das características do corte - lado O lado no qual será retirado o material é indicado de acordo com a seta vermelha que surge sobre o desenho, de acordo com a posição do mouse. Para se aceitar uma direção, deve-se clicar o botão direito do mouse.
6.4.1.3. Passo 3: Confirmação
Figura 15. Barra de comandos Draw para o comando Hole e barra de comandos Ribbon Bar
Figura 16. Opções para furos
6.6. Comando Add Draft - Angles Face - Inclinação de Face Permite a inclinação uma superfície de um sólido já existente.
6.6.1. Seqüência do comando
6.6.1.1. Passo 1: Escolha do plano de referência Deve-se indicar uma face de um sólido já existente como referência para o ângulo de inclinação da superfície a ser inclinada. O Solid Edge Part exige que se defina a orientação do plano, através da indicação de um eixo de referência e de um ponto de origem para o sistema de coordenadas.
6.6.1.2. Passo 2: Escolha da face a ser inclinada A face a ser inclinada deve ser indicada com o mouse. Pode-se indicar mais de uma face a ser inclinada dentro do mesmo comando. Todas as faces indicadas com o mouse são visualizadas no desenho em vermelho. Para se aceitar a face, ou as faces, indicadas, deve-se pressionar o botão Confirma existente na barra de comandos Ribbon Bar.
Figura 17. Segundo passo para o comando Add Draft
Definição do ângulo de Inclinação Indica-se o ângulo de inclinação desejado para a superfície, através do quadro respectivo existente na barra de comandos Ribbon Bar, clicando-se, após, sobre o botão Next também existente na barra de comandos Ribbon Bar.
6.6.1.3. Passo 3: Definição do lado da Inclinação O lado da inclinação da superfície é indicado por uma linha vermelha sobre o desenho, orientada de acordo com a posição do mouse.
6.6.1.4. Passo 4: Confirmação
6.7.1.1. Passo 1: Indicação das arestas a serem chanfradas Pode-se indicar uma ou mais arestas do sólido que se deseja chanfrar. Após se indicar todas as arestas, deve-se confirmar a indicação, clicando-se sobre o botão de confirmação (um visto de cor verde) existente na barra de comandos Ribbon Bar. Através do botão respectivo existente na barra de comandos Ribbon Bar, pode-se escolher o tipo de chanfro que será executado nas arestas. Pode-se escolher o tipo do chanfro, se a 45o^ ou não e o quanto é o chanfro em relação a cada uma das duas superfícies.
Figura 20. Opções para o tipo do chanfro no comando Chamfer
Definição do valor do chanfro Através do quadro existente na barra de comandos Ribbon Bar, define-se o valor do chanfro.
Figura 21. Indficação do tamanho do chanfro
6.7.1.2. Passo 2: Confirmação
6.8. Comando Pattern - Padrão Repete um padrão na peça.
6.8.1. Seqüência do comando
6.8.1.1. Passo 1: Indicação da entidade que será copiada Pode-se indicar uma ou mais entidades sólidas que farão parte do paxdrão a ser copiado. Após se indicar todas as entidades desejadas, deve-se confirmar a indicação, clicando-se sobre o botão de confirmação (um visto de cor verde) existente na barra de comandos Ribbon Bar.
Figura 22. Indicação da entidade a ser copiada - comando Pattern
6.8.1.2. Passo 2: Definição do plano de referência Define-se o plano e a orientação do plano onmde será desenhada a característica de cópia do padrão.
Figura 23.Orientação do plano de referência
Após se indicar e orientar o plano de referência, abre-se uma janela para desenho 2D e a barra de comandos Features é substituída pela barra de comandos Draw. Nesta barra de comandos, define-se o tipo do padrão, se retangular ou circular.
Figura 25. Indicação da espessura da parede - comando Thin Wall
6.9.1.2. Passo 2: Indicação da face aberta Com o mouse, seleciona-se a face so sólido que ficará aberta, ou define-se que a peça não vai ter nenhuma face aberta, através da barra de comandos Ribbon Bar. Após a indicação da face que ficará aberta, clica-se sobre o botão de confirmação existente na barra de comandos Ribbon Bar, um sinal de visto na cor verde.
Figura 26. Segundo passo do comando Thin Wall - indicação da face aberta
6.9.1.3. Passo 3: Confirmação O Solid Edge Part exige que se confirme as opções do comando e uma confirmação final para o comando.
6.10. Comando Rib - Parede de Reforço Gera um reforço na parede da peça.
6.10.1. Seqüência do comando
6.10.1.1. Passo 1: Escolha do plano onde será desenhado o perfil 2D Seleciona-se a face de um sólido já existente ou um dos planos de referência para se desenhar o perfil 2D, que servirá de base para a geração da parede de reforço. Ao se desenhar o perfil 2D, deve-se fazê-lo já considerando quais serão as opções de geração da parede de reforço que o usuário irá escolher no passo seguinte.
6.10.1.2. Passo 2: Definição da espessura e forma da parede de reforço Define-se a espessura da parede de reforço, indicando-a no quadro respectivo existente na barra de comandos Ribbon Bar. Também define-se, através dos botões existentes na barra de comandos Ribbon Bar, a maneira como a parede será gerada. As opções na barra de comandos Ribbon Bar englobam:
- se vai-se ou não extender o perfil 2D desenhado até se encontrar uma superfície de um sólido.
- se vai-se extender a altura da parede até se encontrar uma superfície de um sólido ou se a parede terá uma altura especificada.
Definição do lado de construção da parede Através da seta vermelha que surge sobre o desenho, define-se o lado de construção da parede. Esta indicação altera- se em função da posição do mouse. Para se aceitar uma certa direção, clica-se o mouse.
Figura 27. Segundo passo do comando Rib - indicação da espessura e do lado de construção da parede de reforço
6.10.1.3. Passo 3: Definição da posição da espessura da parede Define-se a posição da espessura da parede, se para um dos lados do pefil 2D ou se ela será simétrica ao perfil 2D desenhado. Esta posição é indicada através de uma seta vermelha que surge sobre o desenho, de acordo com a posição do mouse. Para se aceitar uma opção, clica-se o mouse.
6.10.1.4. Passo 4: Confirmação
