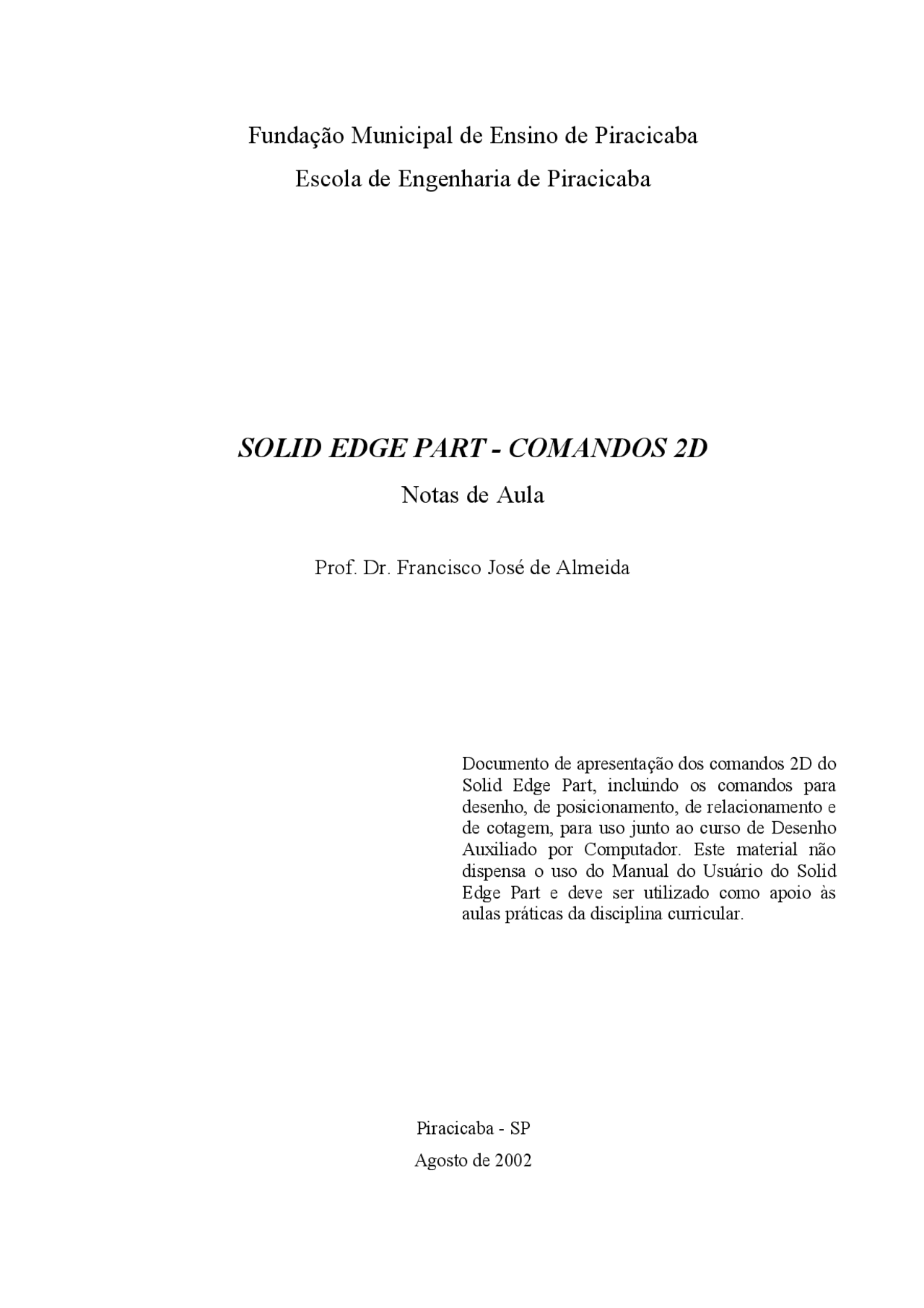

Fundação Municipal de Ensino de Piracicaba
Escola de Engenharia de Piracicaba
SOLID EDGE PART - COMANDOS 2D
Notas de Aula
Prof. Dr. Francisco José de Almeida
Documento de apresentação dos comandos 2D do
Solid Edge Part, incluindo os comandos para
desenho, de posicionamento, de relacionamento e
de cotagem, para uso junto ao curso de Desenho
Auxiliado por Computador. Este material não
dispensa o uso do Manual do Usuário do Solid
Edge Part e deve ser utilizado como apoio às
aulas práticas da disciplina curricular.
Piracicaba - SP
Agosto de 2002
ÍNDICE
- INTRODUÇÃO.....................................................................................................................................
- COMANDO SKETCH .........................................................................................................................
- COMANDOS DE DESENHO 2D........................................................................................................
- 3.1. COMANDOS LINE , ARC E CIRCLE
- 3.2. COMANDO TRIM
- 3.3. COMANDO TRIM CORNER
- 3.4. COMANDO EXTENT
- 3.5. COMANDO OFFSET
- 3.6. COMANDO S YMMETRIC OFFSET
- 3.7. COMANDO INCLUDE
- COMANDOS DE POSICIONAMENTO............................................................................................
- 4.1. COMANDOS M OVE, ROTATE, M IRROR E S CALE
- 4.2. COMANDO DELETE
- COMANDOS DE RELACIONAMENTO........................................................................................
- 5.1. COMANDOS HORIZONTAL/VERTICAL / COLINEAR / P ARALLEL / P ERPENDICULAR
- 5.2. COMANDO EQUAL
- COMANDOS DE COTAGEM ..........................................................................................................
- 6.1. COMANDO DISTANCE BETWEEN
- 6.2. COMANDO S MART DIMENSION
- OUTROS COMANDOS DE RELACIONAMENTO ......................................................................
- 7.1. COMANDOS CONNECT /C ONCENTRIC
- 7.2. COMANDO TANGENT
- 7.3. COMANDO S YMMETRIC RELATIONSHIP
Figura 2. Comando Trim
3.3. Comando Trim Corner Semelhante ao comando Trim, este comando permite que se subtraia parte de um elemento gráfico já desenhado. Neste caso, porém, o comando subtrai automaticamente as partes de duas entidades gráficas já existentes ao mesmo tempo.
Figura 3. Comando Trim Corner
3.4. Comando Extent Através deste comando, pode-se extender o comprimento de um elemento gráfico já traçado até que o mesmo atinja outro elemento gráfico já existente. A seqüência do comando exige apenas a indicação do elemento a ser extendido. O Solid Edge Part extende o elemento indicado até que o mesmo encontre outro elemento gráfico do perfil.
Figura 4. Comando Extend
3.5. Comando Offset Este comando conta com dois passos, a saber:
3.5.1. Passo 1 Neste passo, indica-se com um clique do mouse o perfil 2D sobre o qual se deseja executar o offset.
3.6.1. Opções do comando As opções do comando são apresentadas sempre que se ativa o mesmo, através do botão respectivo existente na barra de comandos Draw.
Figura 7. Opções do comando Symmetric Offset
3.6.2. Passo 1 Tal como o comando Offset, o primeiro passo é indicar-se o perfil sobre o qual se deseja executar o comando Offset. Em seguida, basta aceitar-se o perfil indicado, através do botão de confirmação existente na barra de comandos Ribbon Bar. O valor do offset é indicado na janela de opções do comando, conforme já apresentado na figura 7.
Figura 8. Indicação do perfil para o comando Symmetric Offset
3.7. Comando Include O comando Include permite copiar-se partes ou o todo de um perfil para um novo perfil 2D de qualquer comando do Solid Edge Part. Consideremos, por exemplo, que se deseja gerar um novo Sketch que contenha a semi- circunferência do Sketch já desenhada num plano paralelo ao do Sketch existente, a 50 mm acima (figura 9).
Figura 9. Definindo a posição do novo plano
Após abrir-se a janela 2D para o desenho do novo Sketch e ativar-se o comando Include, basta clicar-se sobre os elementos - entidades gráficas - do Sketch já existente que se deseja incluir no novo Sketch.
Figura 10. Incluindo-se uma entidade gráfica através do comando Include
Após confirmar-se o perfil e o comando Sketch, tem-se um novo Sketch gerado, conforme pode-se verificar através da figura 11.
A escolha entre as opções de simplesmente reposicionar a entidade gráfica indicada, ou de se gerar uma cópia da mesma no novo posicionamento é feita através do botão Copy existente na barra de comandos Ribbon Bar, como pode ser visualiozado na figura 13. O acesso aos comandos é feito clicando-se e mantendo-se pressionado o botão do mouse sobre o botão existente na barra de comandos Draw, até que este botão se desdobre, apresentando os demais comandos de posicionamento.
Figura 13. Acesso aos comandos de posicionamento
4.1.1. Comando Move Translada uma entidade gráfica
Os passos para este comando são, conforme a seqüência apresentada naas figuras 14, 15 e 16: (a) indicação da entidade gráfica, ou conjunto de entidades gráficas, a ser movida; (b) a indicação do ponto de origem do movimento, e (c) a indicação do ponto de destino do movimento.
Figura 14. Indicando o elemento a ser modificado - movido
Figura 15. Indicando o ponto de origem do movimento
Os passos para este comando são: (a) indicação da entidade gráfica, ou conjunto de entidades gráficas, a ser removida, e, posteriormente, (b) a ativação do comando.
5. COMANDOS DE RELACIONAMENTO
5.1. Comandos Horizontal/Vertical / Colinear / Parallel / Perpendicular Normalmente, o Solid Edge Part já inclui relações entre os elementos gráficos do perfil 2D, durante o traçado deste - identificados pelo IntelliSketch. O Solid Edge Part permite, porém, que se incluam novos relacionamentos entre elementos gráficos, após o traçado dos mesmos, através de seus comandos de relacionamento, existentes da barra de comandos Draw. Todos estes comandos subentendem a relação entre dois elementos gráficos do perfil. Desta forma, a execução de tais comandos obedece sempre a mesma seqüência, a saber: (a) ativação do comando, através do respectivo botão existente na barra de comandos Draw; (b) indicação do elemento-base, e (c) indicação do elemento a ter a relação definida. Mesmo os comandos horizontal/vertical trabalham da mesma forma, com a exceção que os respectivos elementos- base já são previamente definidos, a saber, respectivamente, o eixo horizontal x e o eixo vertical y. Para se exemplificar estes comandos, utilizaremos um perfil 2D traçado livremente. Note-se através da figura 17 que, mesmo assim, o IntelliSketch já define algumas relações entre as entidades, tais como a conexão entre cada duas semi-retas subseqüentes do perfil 2D.
Figura 17. Traçado livre do perfil 2D
Como primeiro passo, transformaremos todas as semi-retas em horizontais ou verticais, através do comando Horizontal/Vertical (figura 18), obtendo o perfil conforme a figura 19. Note-se pela mesma figura a indicação visual respectiva da propriedade de horizontalização/verticalização das semi-retas. O Solid Edge sempre indica visualmente as relações geométricas das entidades gráficas.
Figura 18. Acesso aos comandos de relacionamento Horizontal/Vertical
Figura 19. Elementos gráficos transformados em horizontais/verticais.
Em seguida, definiremos que as duas semi-retas superiores são colineares, através do comando Colinear.
Figura 22. Posicionamento do perfil em relação aos eixos coordenados.
6. COMANDOS DE COTAGEM
Os comandos de cotagem do Solid Edge Part permitem a identificação, visualização e edição das dimensões absolutas das entidades gráficas e relativas entre duas entidades gráficas. Há dois comandos na barra de comandos Draw relativos à cotagem: o comando DistanceBetween, e seus relacionados, e o comand SmartDimension. Enquanto o primeiro permite maior flexibilidade na indicação das cotas dos elementos gráficos do perfil 2D, o segundo apresenta maior agilidade nesta cotagem. Pode-se ainda afirmar que, enquanto o primeiro comando de cotagem cota a posição relativa entre dois elementos gráficos, o segundo cota dimensões absolutas de um elemento gráfico.
6.1. Comando DistanceBetween Este comando apresenta a seguinte seqüência: (a) após ativado o comando, através do botão respectivo existente na barra de comandos Draw, indicar o elemento origem; (b) indicar o elemento destino, e (c) indicar a posição da cota no desenho. O Solid Edge Part apresenta o valor da cota automaticamente.
Para desativar o comando de cotagem, deve-se clicar o botão direito do mouse sobre a janela de visualização. Para se acessar os demais comandos de cotagem, posiciona-se o mouse sobre o botão do comando de cota da barra de comandos Draw e mantém-se comprimido o botão esquerdo do mouse.
Figura 23. Comando Distance Between
Figura 24. Acesso às demais opções de cotagem.
6.2. Comando SmartDimension O comando SmartDimension permite a cota da grandeza de qualquer entidade gráfica do desenho, de maneira direta. A seqüência do comando é, após ativar-se o comando pel botão respectivo existente na barra de comandos Draw: (a) indica-se o elemento que se deseja cotar, e (b) clica-se com o mouse na posição onde se deseja colocar a cota. O Solid Edge Part aprsenta o valor da cota automaticamente.
Na verdade, o Solid Edge trata entidades gráficas, cotas e relações geométricas entre elementos gráficos como elementos do desenho e, desta forma, qualquer destes elementos pode ser acessado posteriormente, para edição ou remoção, a partir da ativação do botão do comando Select Tool existente na barra de comandos Draw e da indicação do elemento desejado, através do clique do mouse sobre ele. Para se editar uma cota, por exemplo, indica-se a mesma através do botão Select Tool existente na barra de comando Draw e digita-se o valor desejado no quadro correspondente na barra de comandos Ribbon Bar. Note-se pela figura 27 que após a edição das cotas do perfil 2D, as demais relações geométricas, colocadas anteriormente, continuam válidas. Na verdade, a ordem em que são definidas as relações e as cotas dos elementos gráficos influi na forma final do perfil. Uma nova relação ou cota obedece necessariamente as relações e cotas já definidas para o mesmo perfil.
7. OUTROS COMANDOS DE RELACIONAMENTO
7.1. Comandos Connect/Concentric O comando Connect permite conectarem-se elementos gráficos após a traçagem dos mesmo. O comando Concentric vale para definir-se a relação geométrica de concentricidade envolvendo logicamente apenas circunferências ou arcos. Ambos os comandos exigem a indicação sucessiva dos dois elementos gráficos sobre os quais se deseja definir a relação geométrica.
Figura 27. Acesso aos comandos de relacionamento Connect/Concentric
7.2. Comando Tangent Da mesma forma que o comando Concentric, o comando Tangent vale para definir-se a relação geométrica de tangência entre dois elementos gráficos, sendo pelo menos um deles uma circunferência ou um arco. A seqüência deste comando obedece a indicação sucessiva dos dois elementos gráficos a se tornarem tangentes entre sí.
7.3. Comando Symmetric Relationship Para se definir dois elementos simétricos, deve-se definir um eixo de simetria. Caso já se tenha um eixo de simetria definido para o perfil, basta indicar-se os dois elementos que devem ser simétricos. Caso ainda não se tenha um eixo de simetria no perfil, o Solid Edge Part solicita que se defina-o ao início da execução do comando Symmetric Relationship. Deve-se notar através da figura 30 o eixo de simetria definido e as cotas dos ângulos que, por serem necessariamente iguais, tornam a cota do ângulo à esquerda supérflua.
Figura 28. Acesso ao comando Symmetric Relationship
Figura 29. Linhas adicionadas para exemplificar o comando Symmetric Relationship
