Exercício 9 - Thin Wall / Rib / Mirror / Pattern.

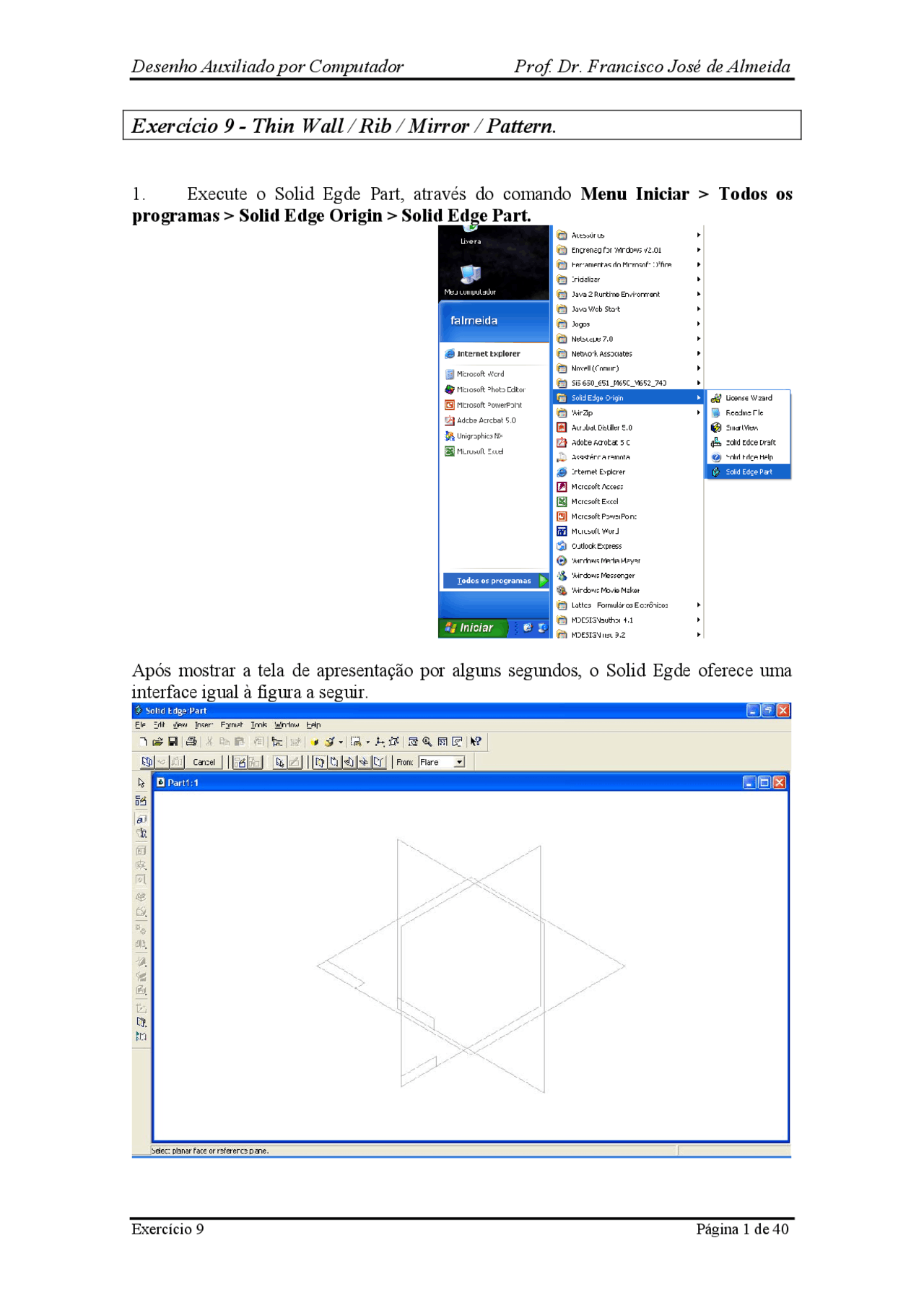

- Execute o Solid Egde Part, através do comando Menu Iniciar > Todos os programas > Solid Edge Origin > Solid Edge Part.
Após mostrar a tela de apresentação por alguns segundos, o Solid Egde oferece uma interface igual à figura a seguir.
Comando Thin Wall
- Clique sobre o ícone [Protrusion] na Barra de Primitivas 3D, caso ele não esteja ativado.
- Clique sobre o plano horizontal de referência do Solid Edge.
- Ative o IntelliSketch, através do comando Tools > IntelliSketch do Menu do Solid Edge.
- Trace um retângulo
Obs.: Observe o indicador gráfico próximo ao cursor para fechar corretamente o perfil.
Centralize o perfil em relação aos eixos de referência do Solid Edge
- Clique sobre o ícone [Horizontal/Vertical] na Barra de Primitivas 2D.
- Clique no ponto médio da linha superior.
Obs.: Observe o indicador gráfico próximo ao cursor.
- Clique no ponto médio do eixo de referência horizontal do Solid Edge.
O perfil será centralizado verticalmente.
Cote o perfil.
- Clique sobre o ícone [Smart Dimension] na Barra de Primitivas 2D.
- Clique sobre a linha horizontal superior do perfil.
- Posicione a cota e clique o botão esquerdo do mouse.
- No campo [Dimension Value] da Barra de Fita, digite 400 , seguido de [Tab].
Obs.: Observe que o perfil se adaptou à nova dimensão da linha.
Obs.: Talvez você tenha que utilizar o comando Fit para poder visualizar todo o perfil.
- Clique sobre a linha vertical esquerda do perfil, posicione a cota e clique o botão esquerdo do mouse.
Você verá um modelo semelhante ao abaixo.
Obs.: Talvez você precise utilizar o comando Fit para visualizar todo o modelo.
- Clique sobre o ícone [Thin Wall] da Barra de Primitivas 3D.
- Na Barra de Fita, digite 2 no campo [Common Thickness], seguido de [Tab].
Obs.: Observe que você agora está no passo [Open Faces] do comando Thin Wall.
- Clique sobre a face inferior do modelo.
- Clique sobre o ícone [Accept] da Barra de Fita.
- Clique sobre o botão [Preview] da Barra de Fita.
- Clique sobre o botão [Finish] da Barra de Fita.
- Clique sobre a linha inferior da face escolhida no passo anterior.
- Mova o cursor na Janela de Visualização, de maneira a visualizar a figura abaixo e clique o botão esquerdo do mouse.
- No campo [Distance] da Barra de Fita, digite 100 , seguido de [Tab].
- Posicione o plano movendo o cursor sobre a Janela de Visualização e clique o botão esquerdo do mouse.
Trace o perfil do reforço (Rib) a ser gerado no modelo.
- Com o comando Line da Barra de Primitivas 2D ativado, clique sobre a linha vertical interna do perfil.
Obs.: Observe o indicador gráfico próximo ao cursor.
- Clique sobre a extremidade superior do reforço (linha inclinada).
Obs.: Observe o indicador gráfico próximo ao cursor.
- Posicione a cota e clique o botão esquerdo do mouse.
- No campo [Dimension Value] da Barra de Fita, digite 20 , seguido de [Tab].
Obs.: Observe que o perfil do reforço se adaptou à nova dimensão.
- Clique botão direito do mouse para liberar o cursor.
- Clique sobre a linha vertical esquerda interna do perfil
- Clique sobre a extermidade direita inferior do reforço. Obs.: Observe o indicador gráfico próximo ao cursor.
- Posicione a cota e clique o botão esquerdo do mouse.
(b) reforço à direita do perfil.
(c) reforço abaixo do perfil.
(d) reforço acima do perfil.
- Posicione o cursor de forma a ter a opção (d) e clique o botão esquerdo do mouse.
Obs.: Observe na Barra de Fita que agora você está no terceiro passo do comando Rib (Side Step).
- No campo [Thickness] da Barra de Fita, digite 2 , seguido de [Tab].
- Mova o cursor sobre a Janela de Visualização e observe as várias opções para executar este passo.
(a) Espessura do reforço à esquerda do perfil.
(b) Espessura do reforço à direita do perfil.
