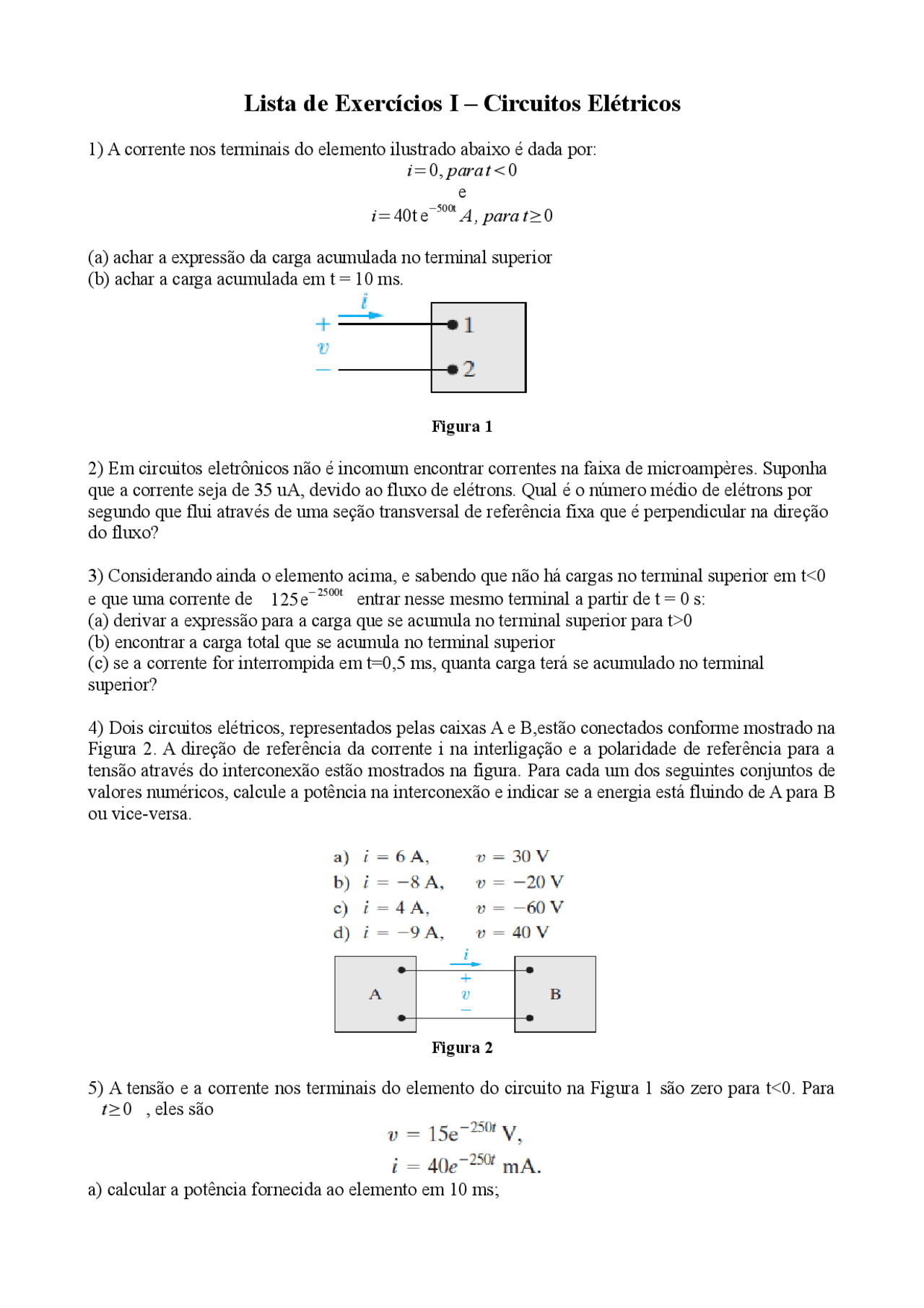

Lista de Exercícios I – Circuitos Elétricos
1) A corrente nos terminais do elemento ilustrado abaixo é dada por:
i=0, para t <0
e
i=40t e−500t A , para t≥0
(a) achar a expressão da carga acumulada no terminal superior
(b) achar a carga acumulada em t = 10 ms.
Figura 1
2) Em circuitos eletrônicos não é incomum encontrar correntes na faixa de microampères. Suponha
que a corrente seja de 35 uA, devido ao fluxo de elétrons. Qual é o número médio de elétrons por
segundo que flui através de uma seção transversal de referência fixa que é perpendicular na direção
do fluxo?
3) Considerando ainda o elemento acima, e sabendo que não há cargas no terminal superior em t<0
e que uma corrente de
125e−2500t
entrar nesse mesmo terminal a partir de t = 0 s:
(a) derivar a expressão para a carga que se acumula no terminal superior para t>0
(b) encontrar a carga total que se acumula no terminal superior
(c) se a corrente for interrompida em t=0,5 ms, quanta carga terá se acumulado no terminal
superior?
4) Dois circuitos elétricos, representados pelas caixas A e B,estão conectados conforme mostrado na
Figura 2. A direção de referência da corrente i na interligação e a polaridade de referência para a
tensão através do interconexão estão mostrados na figura. Para cada um dos seguintes conjuntos de
valores numéricos, calcule a potência na interconexão e indicar se a energia está fluindo de A para B
ou vice-versa.
Figura 2
5) A tensão e a corrente nos terminais do elemento do circuito na Figura 1 são zero para t<0. Para
t≥0
, eles são
a) calcular a potência fornecida ao elemento em 10 ms;
