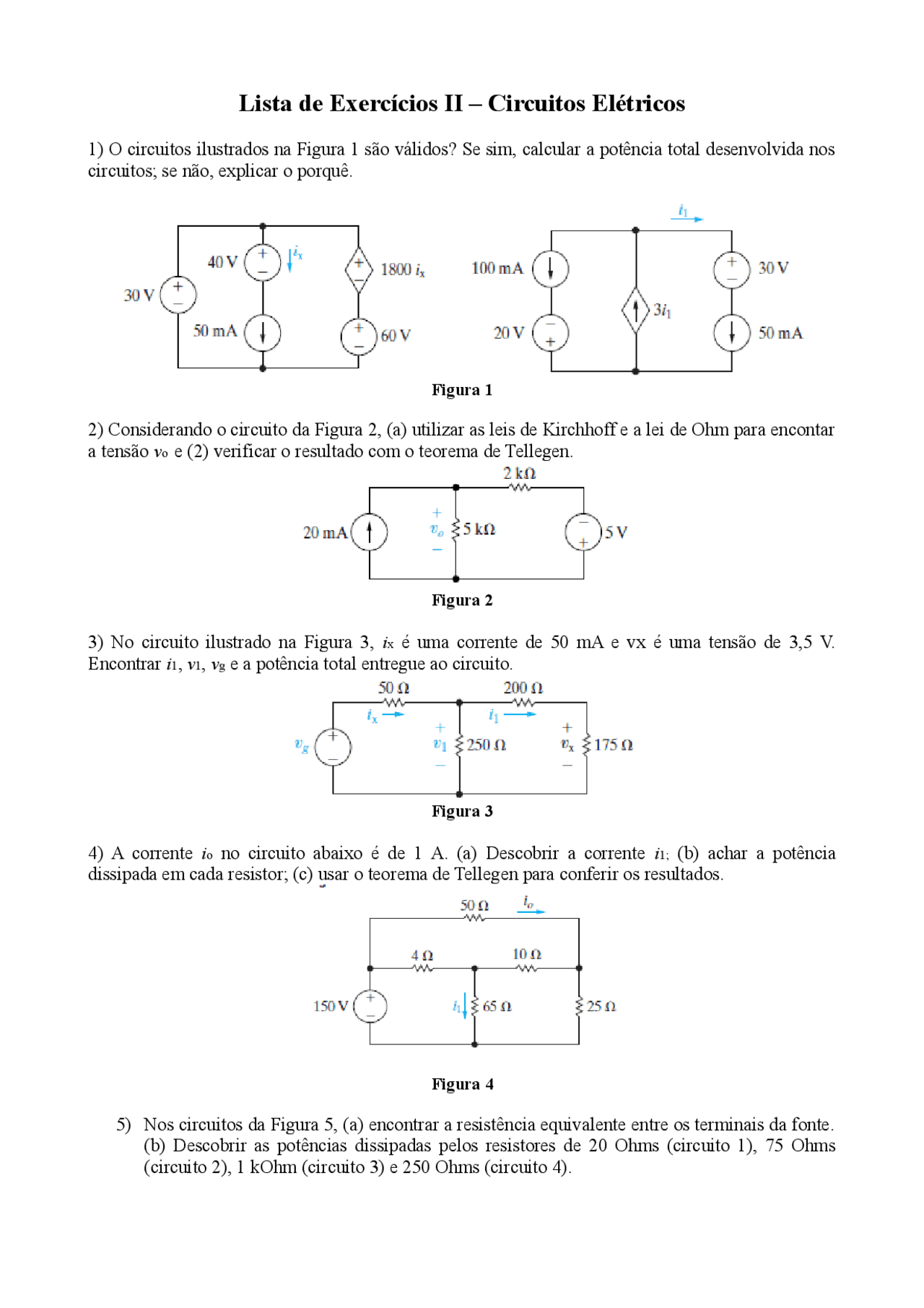

Lista de Exercícios II – Circuitos Elétricos
1) O circuitos ilustrados na Figura 1 são válidos? Se sim, calcular a potência total desenvolvida nos
circuitos; se não, explicar o porquê.
Figura 1
2) Considerando o circuito da Figura 2, (a) utilizar as leis de Kirchhoff e a lei de Ohm para encontar
a tensão vo e (2) verificar o resultado com o teorema de Tellegen.
Figura 2
3) No circuito ilustrado na Figura 3, ix é uma corrente de 50 mA e vx é uma tensão de 3,5 V.
Encontrar i1, v1, vg e a potência total entregue ao circuito.
Figura 3
4) A corrente io no circuito abaixo é de 1 A. (a) Descobrir a corrente i1; (b) achar a potência
dissipada em cada resistor; (c) usar o teorema de Tellegen para conferir os resultados.
Figura 4
5) Nos circuitos da Figura 5, (a) encontrar a resistência equivalente entre os terminais da fonte.
(b) Descobrir as potências dissipadas pelos resistores de 20 Ohms (circuito 1), 75 Ohms
(circuito 2), 1 kOhm (circuito 3) e 250 Ohms (circuito 4).
pf2

Pré-visualização parcial do texto

Baixe Lista de Exercícios II - Circuitos Elétricos e outras Exercícios em PDF para Circuitos Elétricos, somente na Docsity!

Lista de Exercícios II – Circuitos Elétricos

  1. O circuitos ilustrados na Figura 1 são válidos? Se sim, calcular a potência total desenvolvida nos circuitos; se não, explicar o porquê. Figura 1
  2. Considerando o circuito da Figura 2, (a) utilizar as leis de Kirchhoff e a lei de Ohm para encontar a tensão v o e (2) verificar o resultado com o teorema de Tellegen. Figura 2
  3. No circuito ilustrado na Figura 3, i x é uma corrente de 50 mA e vx é uma tensão de 3,5 V. Encontrar i 1 , v 1 , v g e a potência total entregue ao circuito. Figura 3
  4. A corrente i o no circuito abaixo é de 1 A. (a) Descobrir a corrente i 1; (b) achar a potência dissipada em cada resistor; (c) usar o teorema de Tellegen para conferir os resultados. Figura 4
  5. Nos circuitos da Figura 5, (a) encontrar a resistência equivalente entre os terminais da fonte. (b) Descobrir as potências dissipadas pelos resistores de 20 Ohms (circuito 1), 75 Ohms (circuito 2), 1 kOhm (circuito 3) e 250 Ohms (circuito 4).
  1. No circuito da Figura 6, descobrir as tensões, correntes e potências dissipadas de todos os resistores. Verificar os resultados com o teorema de Tellegen.
