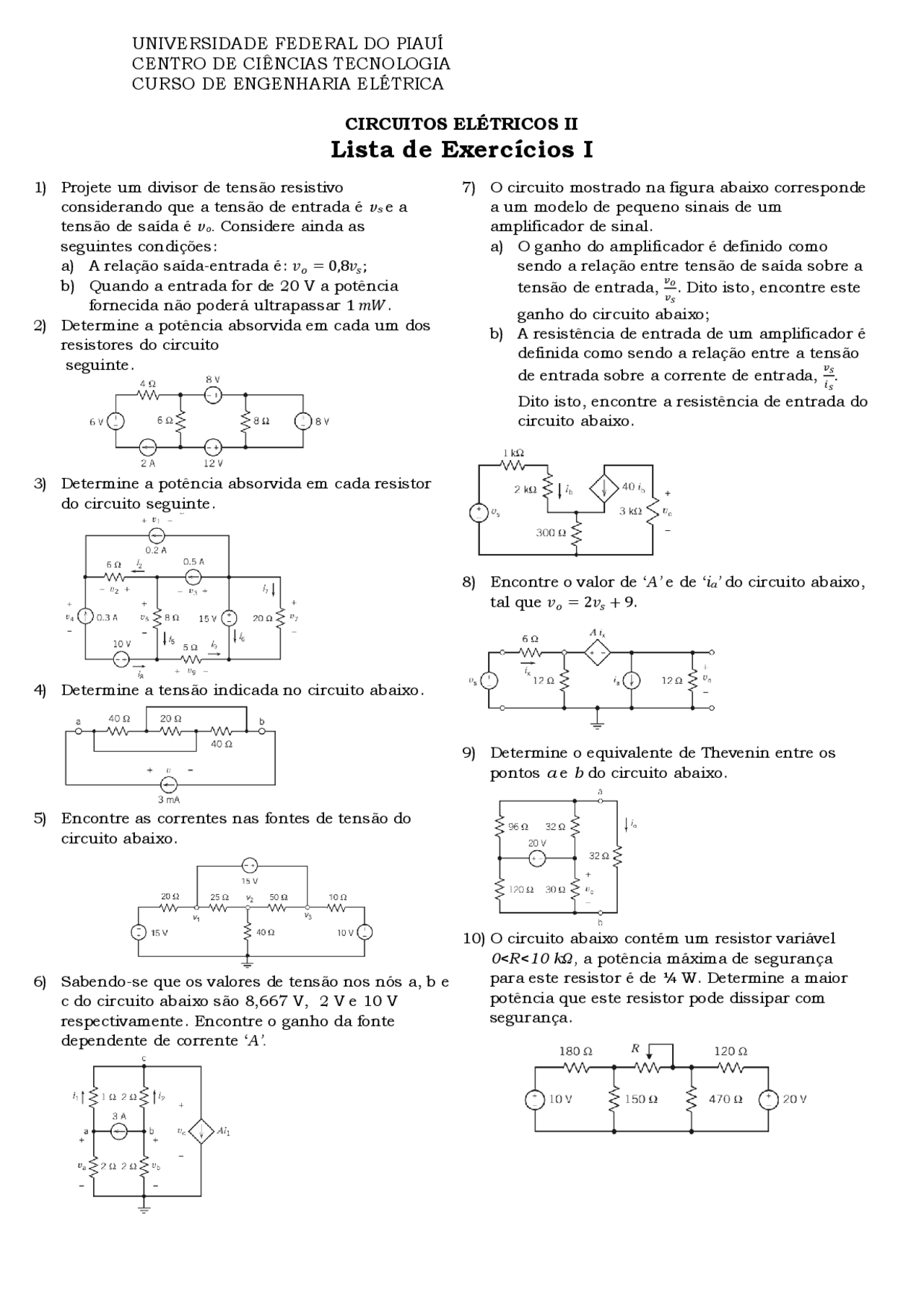

UNIVERSIDADE FEDERAL DO PIAUÍ
CENTRO DE CIÊNCIAS TECNOLOGIA
CURSO DE ENGENHARIA ELÉTRICA
CIRCUITOS ELÉTRICOS II
Lista de Exercícios I
1) Projete um divisor de tensão resistivo
considerando que a tensão de entrada é vs e a
tensão de saída é vo. Considere ainda as
seguintes condições:
a) A relação saída-entrada é: 𝑣𝑜= 0,8𝑣𝑠;
b) Quando a entrada for de 20 V a potência
fornecida não poderá ultrapassar 1 𝑚𝑊.
2) Determine a potência absorvida em cada um dos
resistores do circuito
seguinte.
3) Determine a potência absorvida em cada resistor
do circuito seguinte.
4) Determine a tensão indicada no circuito abaixo.
5) Encontre as correntes nas fontes de tensão do
circuito abaixo.
6) Sabendo-se que os valores de tensão nos nós a, b e
c do circuito abaixo são 8,667 V, 2 V e 10 V
respectivamente. Encontre o ganho da fonte
dependente de corrente ‘A’.
7) O circuito mostrado na figura abaixo corresponde
a um modelo de pequeno sinais de um
amplificador de sinal.
a) O ganho do amplificador é definido como
sendo a relação entre tensão de saída sobre a
tensão de entrada, 𝑣𝑜
𝑣𝑠. Dito isto, encontre este
ganho do circuito abaixo;
b) A resistência de entrada de um amplificador é
definida como sendo a relação entre a tensão
de entrada sobre a corrente de entrada, 𝑣𝑠
𝑖𝑠.
Dito isto, encontre a resistência de entrada do
circuito abaixo.
8) Encontre o valor de ‘A’ e de ‘ia’ do circuito abaixo,
tal que 𝑣𝑜= 2𝑣𝑠+ 9.
9) Determine o equivalente de Thevenin entre os
pontos a e b do circuito abaixo.
10) O circuito abaixo contém um resistor variável
0<R<10 kΩ, a potência máxima de segurança
para este resistor é de ¼ W. Determine a maior
potência que este resistor pode dissipar com
segurança.
