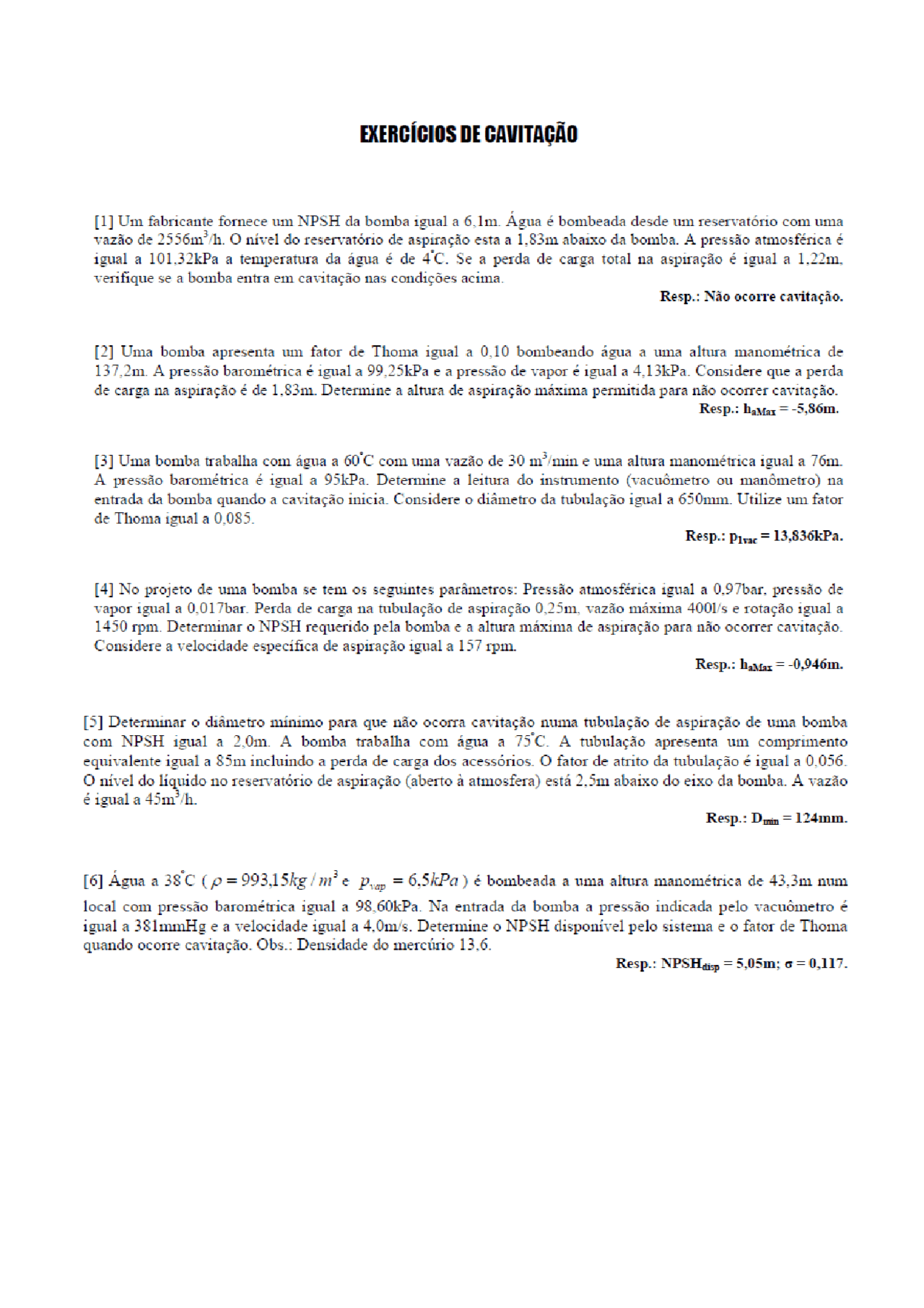

EXERCÍCIOS DE CAVITAÇÃO [1] Um fabricante fornece um NPSH da bomba igual a 6.Im. Água é bombeada desde um reservatório com uma vazão de 2556m?/h. O nível do reservatório de aspiração esta a 1.83m abaixo da bomba. A pressão atmosférica é igual a 101,32kPa a temperatura da água é de 4C. Se a perda de carga total na aspiração é igual a 1.22m. verifique se a bomba entra em cavitação nas condições acima. Resp.: Não ocorre cavitação. [2] Uma bomba apresenta um fator de Thoma igual a 0.10 bombeando água a uma altura manométrica de 137.2m A pressão barométrica é igual a 99.25kPa e a pressão de vapor é igual a 4.13kPa. Considere que a perda de carga na aspiração é de 1.83m. Determine a altura de aspiração máxima permitida para não ocorrer cavitação. Resp.: haxtas =-5,86m. [3] Uma bomba trabalha com água a 60'C com uma vazão de 30 né/min e uma altura manométrica igual a 76m. A pressão barométrica é igual a 95kPa. Determine a leitura do instrumento (vacuômetro ou manômetro) na entrada da bomba quando a cavitação inicia. Considere o diâmetro da tubulação igual a 650mm Utilize um fator de Thoma igual a 0.085. Resp.: Pra = 13.836kPa. [8] No projeto de uma bomba se tem os seguintes parâmetros: Pressão atmosférica igual a 0.97bar. pressão de vapor igual a 0.017bar. Perda de carga na tubulação de aspiração 0,25m, vazão máxima 4001/s e rotação igual a 1450 rpm. Determinar o NPSH requerido pela bomba «e a altura máxima de aspiração para não ocorrer cavitação. Considere a velocidade específica de aspiração igual a 157 rpm. Resp.: hay: = -0.946m. [5] Determinar o diâmetro mínimo para que não ocorra cavitação numa tubulação de aspiração de uma bomba com NPSH igual a 20m A bomba trabalha com água a 75C. A tubulação apresenta um comprimento equivalente igual a 85m incluindo a perda de carga dos acessórios. O fator de atrito da tubulação é igual a 0,056. O nível do liquido no reservatório de aspiração (aberto à atmosfera) está 2.5m abaixo do eixo da bomba. À vazão éiguala Smith. Resp.: Doi = 124mm. [6] Água a 38C (0 =09315kg /m'e Diap = 6.5kPa) é bombeada a uma altura manométrica de 43,3m num local com pressão barométrica igual a 98.60kPa. Na entrada da bomba a pressão indicada pelo vacuômetro é igual a 38lmmHg e a velocidade igual a 4.0m/s. Determine o NPSH disponível pelo sistema e o fator de Thoma quando ocorre cavitação. Obs.: Densidade do mercúrio 13.6. Resp.: NPSHasp = 5,05m: o = 0,117. [8] Uma bomba projetada para trabalhar a 271/s e 3000 rpm encontra-se trabalhando no seu ponto de projeto aspirando água a 15€ (p = 999.10kg /mº e p,, = 1.707kPa ) de uma reservatório a pressão atmosférica igual a 98.1kPa. O instrumento na admissão da bomba acusa uma pressão manométrica de -9.81kPa e o manômetro na descarga 29.43kPa. A bomba tem seu eixo situado a 0.7m acima do nível do liquido do reservatório de aspiração. Considere desprezível a energia cinética pela velocidade na entrada da bomba. Verifique se hã bomba entra em cavitação. Resp.: Não ocorre cavitação. [9] Uma bomba com água com T=10C (pp =1000kg /m' e Dias =1,227kPa) com reservatórios abertos (Pam = 98.1kPa) e rotação de 3500 rpm. A leirura do manômetro é igual a 360kPa e a leitura do vacuômetro igual a -40kPa. A velocidade na aspiração da bomba é igual a 4.0m/s e vazão de 8.01s. A altura estática de aspiração à igual a 1.0m e o torque no eixo da bomba e igual a 14Nm. Obs. Os manômetros encontram-se nivelados e em pontos onde a tubulação apresenta igual diâmetro. Determinar o NPSH disponível pelo sistema e NPSH requerido pela bomba. verificando se a bomba entra em cavitação. Calcule também o rendimento global da bomba e a perda de carga na tubulação de aspiração. Resp.: NPSHysp = 6.62m; NPSHyeg = 2,34m: Não ocorre cavitação; 1 = 62,3%; hya = 2,26m. [10] Uma bomba de 7 estágios trabalha nas condições de projeto com uma vazão de 702m?/h é altura manométrica igual a 210m e rotação de 1185 rpm. Água a SOC (0 =9Nkg/m?e Prap =4735kPa) é aspirada num reservatório a pressão atmosférica e a nível do mar (p,. =10132kPa). A velocidade na tubulação de aspiração igual a 4.0m's sendo a perda de carga na tubulação igual a 1.35m. Determinar a altura de aspiração limite para que não ocorra cavitação. Trata-se de um sistema normal ou com bomba afogada? Resp.: hayas = -0.34m; Bomba afogada.
