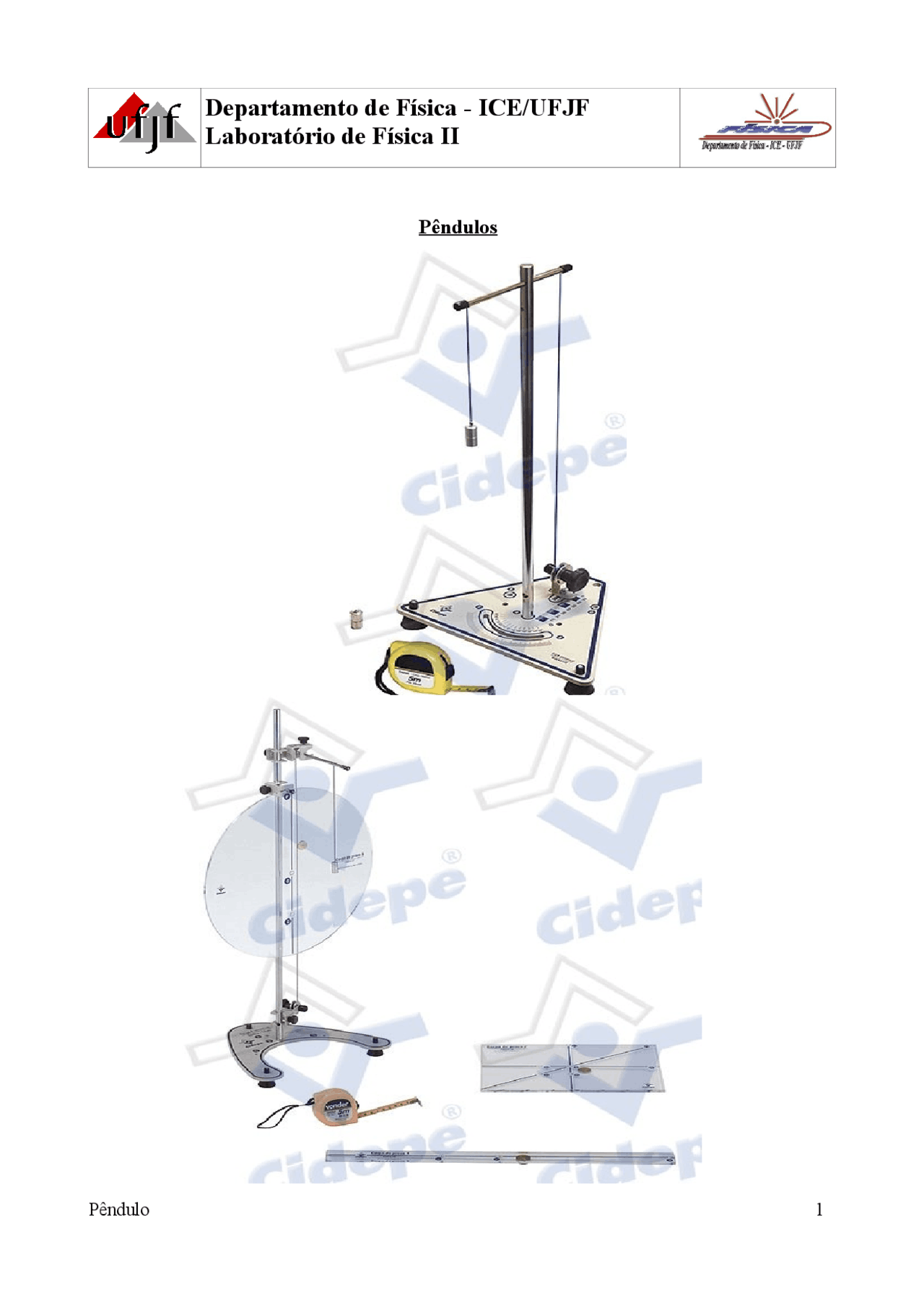

Pêndulos
Pêndulo 1
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatório sobre determinação de pendulo simples
Tipologia: Exercícios
2019
1 / 13
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Fisica II - Relatorio Pêndulo e outras Exercícios em PDF para Física, somente na Docsity!
Laboratório de Física II
Pêndulos
Laboratório de Física II
Pêndulo Simples e Pêndulo Físico
1 – Objetivos Gerais:
- Determinar experimentalmente o período de oscilação de um pêndulo físico e de um
pêndulo simples;
- Determinar experimentalmente o comprimento do pêndulo simples que tenha o
mesmo período que um pêndulo físico em forma de barra;
- Determinar a aceleração da gravidade.
* Anote a incerteza dos instrumentos de medida utilizados: ap
2 - Experimentos:
2.1 - O centro de oscilação do pêndulo físico em forma de barra:
1. Meça a distância L (em m) entre os pontos P e O sobre a
barra – não se esqueça de anotar a incerteza do
equipamento;
2. Suspenda a barra retangular pelo orifício da extremidade
(ponto P ), sem se esquecer da porca de proteção;
3. Meça o tempo de 10 oscilações completas e determine o
período de uma oscilação ( T ) do barra suspensa pelo
ponto P ;
*Execute este processo 3 vezes e determine o período
para cada uma das medidas. Complete a tabela 1 com
todas as medidas de tempo (10 oscilações) e os seus
correspondentes períodos T. Explique por que foi medido
o tempo de 10 oscilações e depois calculado o T
correspondente. Calcule o período médio 〈^ T^ 〉^ de
oscilação da barra suspensa pelo ponto P;
**A incerteza na medida do tempo de 10 oscilações da
tabela 1 esta associada ao tempo de reação do operador do cronômetro, tempo
entre dois disparos do cronômetro. Para medir esse tempo de reação, pressione
Figura 1 : Montagem do pêndulo físico em forma de barra
Laboratório de Física II
2.4 – Questões e Discussão dos resultados:
Atenção! As questões abaixo enumeradas não devem ser escritas, no relatório, como
perguntas/respostas. A discussão dos resultados deve ser feita em forma de texto
contínuo e auto-contido.
8. Compare o período médio para a suspensão pelo ponto P, 〈 T^ 〉 P , com o período
médio medido para a suspensão pelo ponto O, 〈 T^ 〉 O. Comente e explique;
9. Compare o período médio da primeira medida do pêndulo simples, para L 1 , com
os dois período médios encontrados para o pêndulo físico nos itens (3) e (4) e
comente seus resultados;
10. A partir do gráfico do item (7) encontre os valores de a e b da relação na eq.(01).
Caso seja necessário, consulte a Apostila de Análise Dados – Linearização de
gráficos;
11. Qual é a forma da relação entre o período e o comprimento do fio a partir dos valores
de a e b;
12. Com os valores obtidos no item 12 , encontre o valor da aceleração da gravidade
local, g. Discuta seus resultados, tendo como base o valor médio aproximado do
valor da aceleração da gravidade, g =9,78 m / s^2 ;
13. O valor encontrado para o coeficiente linear b está de acordo com o esperado?
Explique!
14. Discuta a validade da afirmação:
"O ponto de oscilação O, denominado de centro de oscilação, é o ponto por onde
deve ser suspenso o pêndulo físico para que ele tenha o mesmo período de oscilação
do pêndulo simples de mesmo comprimento L".
Laboratório de Física II
3 - Introdução teórica:
3.1 - O pêndulo simples:
O pêndulo simples ideal consiste em uma massa presa a um
fio de massa desprezível como mostra a figura ao lado. O
pêndulo simples é feito com um objeto pequeno e pesado
(para que o atrito com o ar possa ser desprezado) pendurado
na extremidade de um cordel bem fino e resistente.
São duas as forças que atuam sobre a bolinha de massa m : a
força peso m g e a força de tensão do fio T. Para um pêndulo
que faz um ângulo ^ com a posição de equilíbrio, o torque
produzido pela força gravitacional em relação ao ponto
de suspensão P , tem valor = mgL^ sen^ ^ , que é o produto da
intensidade da força ( mg ) pela distância da direção da força
ao ponto de suspensão ( L^ sen^ ^ ). A força de tensão T no fio
não produz torque, já que sua direção passa sempre pelo
ponto de suspensão.
Levando em conta o momento de inércia I da bolinha em relação ao ponto de suspensão,
I = mL^2 , chegamos à equação para :
I
d^2 dt
2 =^
d^2 dt
2 =−^
mgLsen mL²
d^2 dt
2 =−^
g L
sen ( 2 )
O sinal negativo é necessário porque a aceleração
d^2 dt
2 atua sempre no sentido de
diminuir ^. Para ângulos ^ pequenos, podemos substituir na equação acima sen^ ≃
(ângulo em radianos!)
Neste caso, a equação (2) torna-se:
d^2 dt
2 =−^
g L
Cuja solução geral tem a forma:
t = 0 cos t , ( 4 )
onde 0 é amplitude de oscilação, é a frequência de oscilação e é a fase
inicial de oscilação.
Na equação (4) o valor de ^ é definido como =
g L
e os valores da amplitude 0
e da fase inicial ^ dependem da posição e velocidade iniciais do pêndulo.
Figura 3: Pêndulo simples α L m g
T
P
Laboratório de Física II
3.3 - A determinação do comprimento do pêndulo simples equivalente ao pêndulo físico:
Igualando as expressões (5) e (8), é possível encontrar o comprimento L^ do pêndulo
simples equivalente ao pêndulo físico:
T S = T F 2
L
g
I
Mgh
resultando em
L =
I
Mh
O pêndulo simples de comprimento L^ tem o mesmo período do pêndulo físico
considerado. O ponto O , localizado a uma distância L^ do ponto de suspensão P , sobre a
linha que une P e o centro de gravidade G , é denominado centro de oscilação do pêndulo
físico.
3.4 - Pontos Conjugados:
No cálculo do momento de inércia do pêndulo físico, frequentemente é usado o
teorema dos eixos paralelos, porque é fácil encontrar em tabelas o momento de inércia das
principais figuras geométricas em relação a um eixo passando pelo centro de gravidade da
figura. Por exemplo, se o momento de inércia de um objeto de massa M em relação ao
centro de gravidade é ICG e o tal objeto é usado como pêndulo físico suspenso por um ponto
situado a uma distância h do centro de gravidade, o teorema dos eixos paralelos assegura
que o momento de inércia do objeto em relação ao eixo que passa pelo ponto de suspensão
é
I = I (^) CG Mh 2
É conveniente definir o raio de giração K como
I CG = MK
2
Essa definição permite expressar o momento de inércia como
I = MK
2 Mh 2 = M K 2 h 2
Introduzindo a expressão (13) do momento de inércia na expressão (8) do período TF
do pêndulo físico, obtemos
T F = 2
K² h² gh
Observe que h é a distância do ponto de suspensão do pêndulo ao centro de gravidade. Para
estudar a variação do período TF com a distância h , podemos fazer um gráfico T^ F h × h^ ,
representado na Figura 5.
Laboratório de Física II
A Figura 5 apresenta dois ramos simétricos em relação ao centro de gravidade CG , o
que significa que, com exceção dos pontos de período mínimo, há sempre quatro pontos
com o mesmo período de oscilação, dois de um lado do CG e os outros dois simetricamente
localizados do outro lado. Na Figura 5, os pontos de suspensão P, P ', O e O' têm o mesmo
período.
Existem dois pontos com o período mínimo: são os pontos de suspensão K 1 e K 2 ,
simetricamente dispostos em relação ao CG. É fácil mostrar, tomando a derivada do período
TF em relação a h em (14) e igualando o resultado a zero, que a condição de mínimo da
função é obtida nos pontos h =± K^ :
dT (^) F dh
2
K
2 gh
h g − (^32) [
K
2 gh
2 ^
g ]
logo , −
K
2 gh
2 ^
g = 0 h 2 = K 2 h =± K
Figura 5 : Período do pêndulo físico como função da distância do ponto de suspensão ao CG
Laboratório de Física II
3.6 – Análise de dados
Na maioria das vezes, o valor médio, ou média aritmética, de várias determinações
independentes de uma grandeza física, que varia aleatoriamente, fornece a melhor
estimativa do valor esperado dessa grandeza. Se n é o número total das determinações
independentes xi da mesma grandeza x^ , então o valor médio será calculado por
〈 x 〉=∑ i − 1 n (^) x i n
O desvio padrão da média, ou desvio padrão experimental da média, é definido como
sendo
m =
n ^ n −^1 ^
∑ i = 1 n xi 2 −
n
∑ i = 1 n xi
2 ( 20 )
Esta expressão dá uma estimativa da maior ou menor incerteza da média 〈^ x^ 〉^ em relação
a uma média mais geral, que seria a média de diversas médias.
- Incertezas em medidas físicas diretas :
Quando uma grandeza física de interesse é obtida diretamente a partir de um
instrumento, ou aparelho, de medida, diz-se que o procedimento é feito por uma medida
direta. Sejam, por exemplo, n determinações de uma mesma grandeza x obtidas
diretamente por um mesmo aparelho de medida. O valor médio 〈^ x^ 〉^ da grandeza
representa o valor esperado, ou a melhor estimativa, dessa grandeza. Nesse procedimento,
a incerteza na medida ^ x^ deve incluir, não somente a incerteza aleatória expressa pelo
desvio padrão da média m , mas também a incerteza intrínseca ap do aparelho de
medida, isto é,
x = ap 2 m
O resultado final da medida da grandeza x deverá ser corretamente apresentado como:
x =〈 x 〉± x (^) ( 22 )
Quando se faz a medida da grandeza x somente uma vez, não se terá a disposição uma
incerteza aleatória no processo de medida. Nesse caso, m =^0 na Eq.20 e a incerteza na
Laboratório de Física II
medida x será apresentada somente como a incerteza intrínseca do aparelho, isto é,
f = f x , y .
- Incertezas em medidas físicas indiretas :
Na maioria dos experimentos, a medição de uma grandeza f de interesse é feita de
maneira indireta, sendo esta grandeza obtida a partir de medidas de uma ou mais grandezas
primárias. O cálculo de f é feito a partir de uma função conhecida das grandezas primárias.
Estas grandezas são também denominadas grandezas de entrada, enquanto a grandeza f é
denominada grandeza de saída. Um exemplo é o cálculo da densidade de um objeto, no
qual se mede a massa e o volume do mesmo. A massa e volume são as grandezas de
entrada enquanto a densidade é a grandeza de saída. A partir do conceito da incerteza de
uma medida direta, é possível estimar a incerteza combinada ou propagada para a grandeza
indireta. Seja, por exemplo, o caso em que a grandeza indireta f é obtida a partir das duas
grandezas independentes x e y tal que
f = f x , y ( 23 ) Nesse caso a expressão para ^ f^ é Relação funcional Valor médio Incerteza propagada f x , y = ax ± by ; (^) a,b=constante 〈 f 〉= a 〈 x 〉± b 〈 y 〉 (^) f = a^2 x ^2 b^2 y ^2 f x , y = xy 〈 f 〉=〈 x 〉 〈 y 〉 (^) f =〈 y 〉^2 x ^2 〈 x 〉^2 y ^2 f x , y = x y 〈 f 〉= 〈 x 〉 〈 y 〉 f =
〈 y 〉 〈^ y^ 〉 2 x 2 〈 x 〉 2 y 2 Tab. 1: Expressões para os cálculos dos valores médios e incertezas propagadas de algumas grandezas f(x;y) que possuem duas variáveis independentes, onde, ^ x^ e ^ y^ são as respectivas incertezas nas medidas diretas de x e y.
Bibliografia:
- Tipler, Paul A. (2000). Física (2 volumes), 4ª Ed., LTC
- Halliday, Resnick, Walker (2002). Fundamentos de Física 2 , 6ª Ed., LTC
