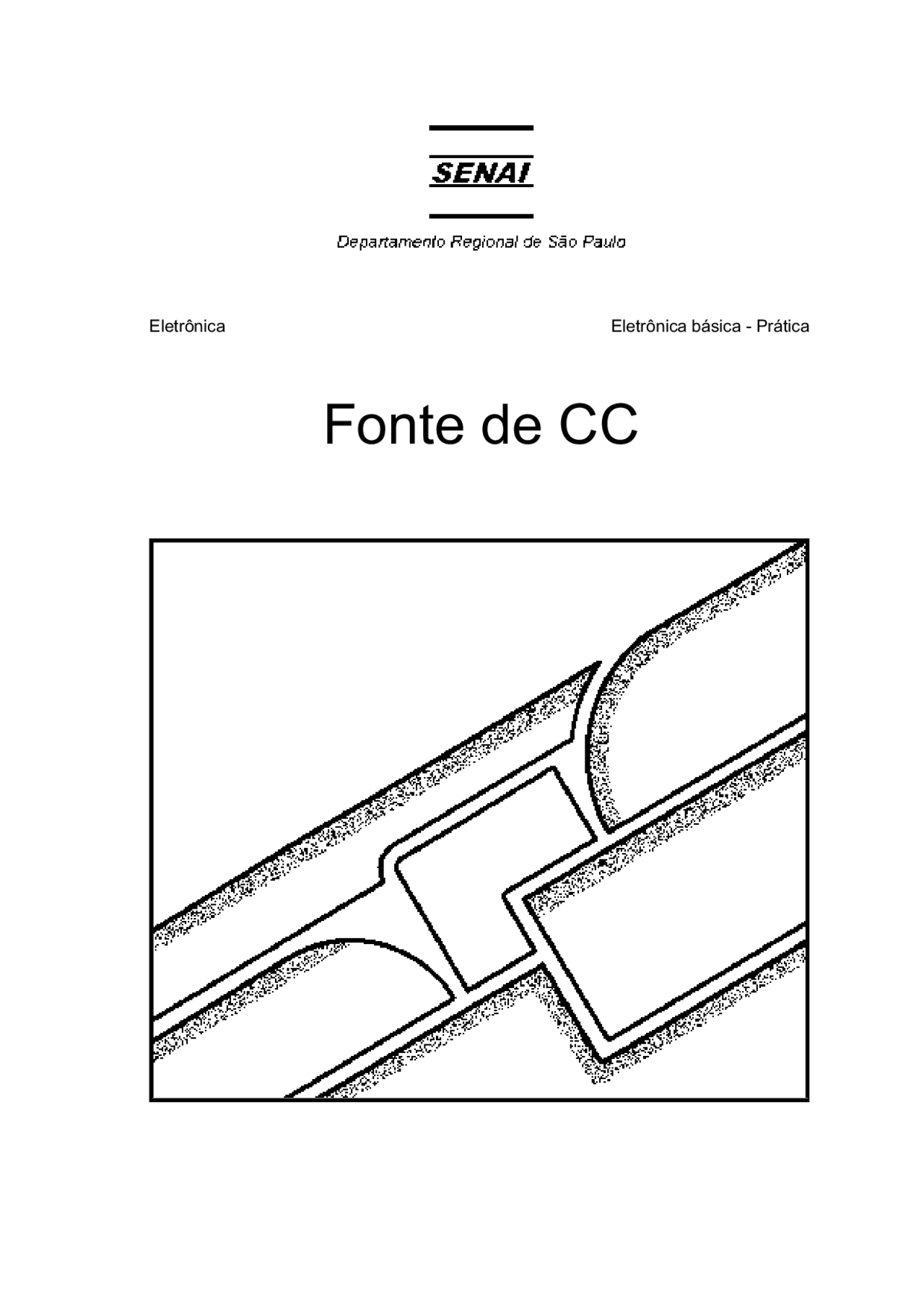

Eletrônica Eletrônica básica - Prática

Fonte de CC

Fonte de CC

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos conteúdos extraídos da apostila homônima, Fonte de CC - Prática , SENAI - DN, RJ, 1984

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Para que servem as fontes de alimentação?
2. Cite três características elétricas importantes de uma fonte de CC.
3. Indique na fonte de CC desenhada abaixo os seguintes controles:
   • Chave liga-desliga;
   • Botão de ajuste da tensão de saída;
   • Instrumento indicador;
   • Borne positivo e negativo.

3. Dispõe-se de uma fonte simétrica de 0 a 20V, 1A. Necessita-se alimentar um circuito com 30V, 0,78A. Isto pode ser feito a partir da fonte citada? Como?
4. Quais as etapas que devem ser cumpridas antes de conectar uma fonte a um circuito eletrônico?

Preparação para ligação

1. Localize a chave seletora de tensão de entrada (110/220V) e verifique se está posicionada de acordo com a tensão da rede elétrica.

Observação Caso o valor de tensão da rede elétrica seja desconhecido, peça informação antes de verificar o posicionamento da chave.

2. Conecte o cabo de alimentação da fonte à rede elétrica.
3. Gire o botão de controles da tensão de saída totalmente no sentido anti-horário.
4. Caso a fonte disponha de uma seletora de tensão/corrente do instrumento indicador, posicione para tensão.

Ligação e ajuste

1. Ligue a fonte, atuando na chave liga-desliga.
2. Ajuste a tensão de saída da fonte para 5Vcc, baseando-se no voltímetro da fonte.
3. Meça a tensão nos bornes de saída da fonte com o multímetro e compare os valores. (Observe a polaridade ao conectar as pontas de prova do multímetro à fonte).

A leitura com o multímetro foi exatamente 5V?

4. Ajuste a fonte para tensões de saída de 15Vcc, 12Vcc e 3Vcc, repetindo o procedimento do item 3 para cada ajuste.

Considerando que o multímetro executa medidas mais exatas que o voltímetro da fonte, pode-se afirmar que, para um ajuste preciso de tensão de saída, não se deve utilizar o voltímetro da fonte como referência?

5. Desligue a fonte.
6. Desconecte o cabo de alimentação da rede elétrica.

Fonte simétrica

1. Leia o manual de instrumentação da fonte simétrica.
2. Obtenha, do manual, as características listadas a seguir:
   • Tensão de entrada → V;
   • Tensão ajustável na saída → de 0 a ± V;
   • Capacidade máxima de corrente → A.
3. Solicite ao instrutor um desenho do painel frontal da fonte simétrica.
4. Identifique, no desenho, os controles e dispositivos listados a seguir:
   • Chave liga-desliga;
   • Instrumento indicador;
   • Controle de ajuste da tensão de saída;
   • Borne +;
   • Borne -;
   • Borne “0” ou comum.
5. Verifique se a chave seletora 110/220V está corretamente posicionada.
6. Conecte o cabo de alimentação da fonte à rede elétrica.
7. Gire o controle de tensão de saída totalmente no sentido anti-horário.
8. Ligue a fonte.

12. Meça, com o multímetro, a tensão presente entre os bornes + e – e registre na tabela acima, na linha e coluna correspondentes.
13. Repita os itens 10, 11 e 12 para os outros valores estabelecidos na tabela acima.
