- Atingida a camada desejada, o tubo é preso e a bucha expulsa por golpes de pilão e fortemente socada contra o terreno, de maneira a formar uma base alargada;
- Uma vez executada a base e colocada a armadura, inicia-se a concretagem do fuste, em camadas fortemente socadas, extraindo-se o tubo à medida da concretagem, tendo-se o cuidado de deixar no mesmo uma quantidade suficiente de concreto para impedir a entrada de água e de solo (Figura 3.14).

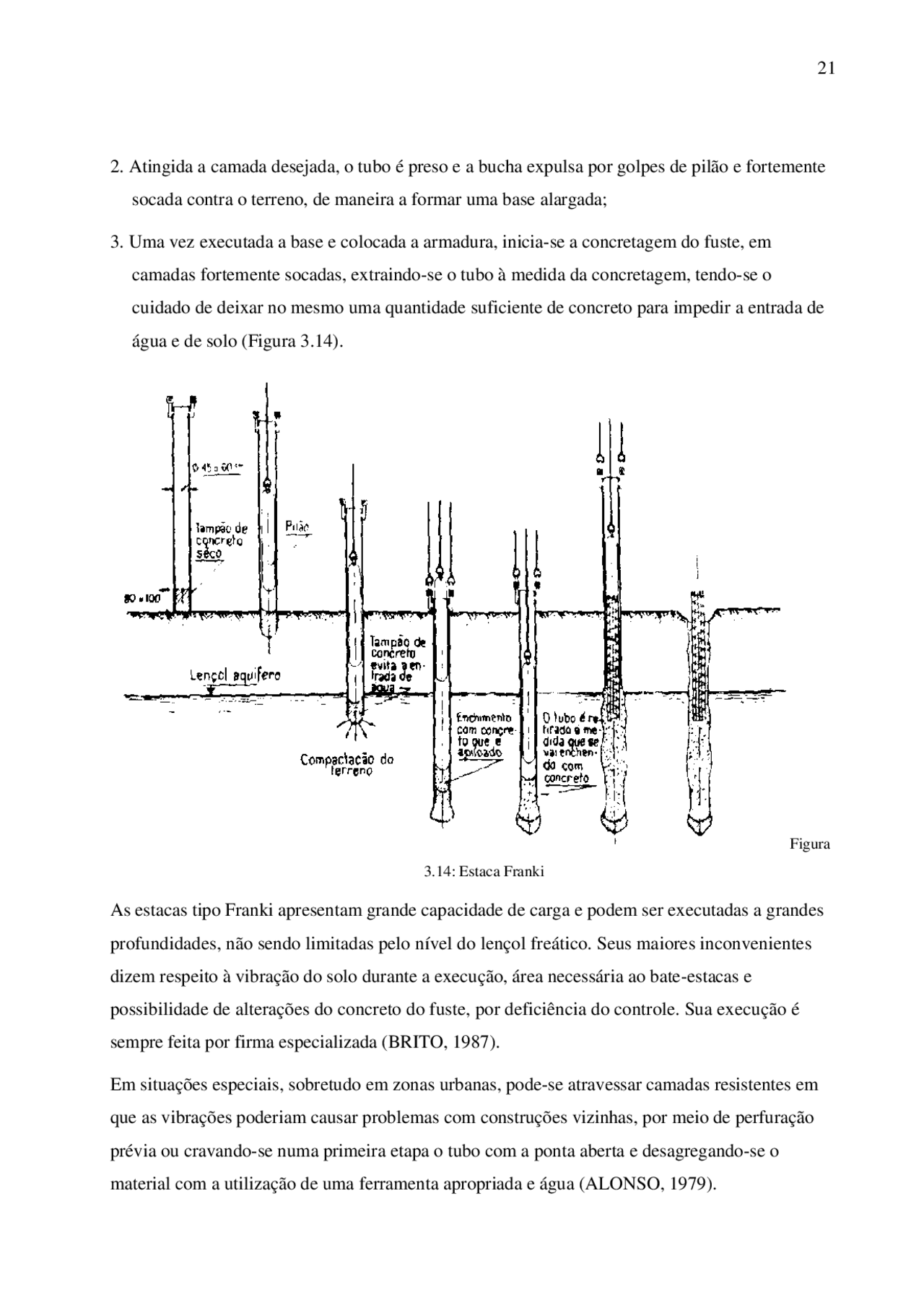

Figura 3.14: Estaca Franki
As estacas tipo Franki apresentam grande capacidade de carga e podem ser executadas a grandes profundidades, não sendo limitadas pelo nível do lençol freático. Seus maiores inconvenientes dizem respeito à vibração do solo durante a execução, área necessária ao bate-estacas e possibilidade de alterações do concreto do fuste, por deficiência do controle. Sua execução é sempre feita por firma especializada (BRITO, 1987).
Em situações especiais, sobretudo em zonas urbanas, pode-se atravessar camadas resistentes em que as vibrações poderiam causar problemas com construções vizinhas, por meio de perfuração prévia ou cravando-se numa primeira etapa o tubo com a ponta aberta e desagregando-se o material com a utilização de uma ferramenta apropriada e água (ALONSO, 1979).
No caso de existir uma camada espessa de argila orgânica mole saturada, a concretagem do fuste pode ser feita de duas maneiras:
- crava-se o tubo até terreno firme, enche-se o mesmo com areia, arranca-se o tubo e torna-se a cravá-lo no mesmo lugar. Deste modo, forma-se uma camada de areia que aumentará a resistência da argila mole e protegerá o concreto fresco contra o efeito de estrangulamento;
- após a cravação do tubo, execução da base e colocação da armação, enche-se inteiramente o mesmo com concreto plástico (slump de 8 a 12 cm) e em seguida o mesmo é retirado de uma só vez com auxílio de um equipamento vibrador acoplado ao tubo. A este processo executivo dá-se o nome de estaca Franki com fuste vibrado (ALONSO, 1979).
CONTROLE DE EXECUÇÃO
- locação do centro das estacas;
- profundidade de cravação/escavação;
- verticalidade do tubo e de sua retirada da camisa, para não haver estrangulamento do fuste;
- velocidade de execução;
- armação das estacas;
- nega;
- cota de arrasamento da cabeça da estaca;
- altura de queda do pilão;
- volume de concreto empregado na execução do bulbo.
3.11 Estacas Raiz
É uma estaca de pequeno diâmetro concretada “in loco”, cuja perfuração é realizada por rotação ou rotopercussão, em direção vertical ou inclinada. Essa perfuração se processa com um tubo de revestimento e o material escavado é eliminado continuamente, por uma corrente fluida (água, lama bentonítica ou ar) que introduzida através do tubo refluí pelo espaço entre o tubo e o terreno.
- para contenção lateral de escavações;
- em locais onde haja necessidade de ausência de ruídos ou de vibrações;
- quando são expressivos os esforços horizontais transmitidos pela estrutura às estacas de fundação (muros de arrimo, pontes, carga de vento, etc.);
- quando existe esforço de tração a solicitar o topo das estacas (ancoragem de lajes de subpressão, pontes rolantes, torres de linha de transmissão, etc.).
3.12 Estacas Escavadas e Barretes
Estaca escavada, também chamada de estacão, é aquela com seção circular, executada por escavação mecânica com equipamento rotativo, utilizando lama bentonítica e concretada com uso de tremonha.
A estaca barrete possui seção retangular, executada por escavação com guindaste acoplado com "clamshell" , também utilizando lama bentonítica e concretada com uso de tremonha.
Segundo a FUNDESP (1987), a lama bentonítica é constituída de água e bentonita, sendo esta última uma rocha vulcânica, onde o mineral predominante é a montimorilonita. No Brasil, existem jazidas de bentonita no Nordeste (Bahia e Rio Grande do Norte). Trata-se de um material tixotrópico que em dispersão muda seu estado físico por efeito da agitação (em repouso é gelatinosa com ação anti-infiltrante; agitada fluidifica-se). Seu efeito estabilizante é eficaz quando a pressão hidrostática da lama no interior da escavação é superior à exercida externamente pelo lençol e a granulometria do terreno é tal que possa impedir a dispersão da lama.
A coluna de lama exerce sobre as paredes da vala uma pressão que impede o desmoronamento, formando uma película impermeável denominada "cake" , a qual dispensa o uso de revestimentos.
A lama bentonítica é preparada em uma instalação especial denominada central de lama, onde se faz a mistura da bentonita (transportada em pó, normalmente embalada em sacos de 50 kg) com água pura, em misturadores de alta turbulência, com uma concentração variando de 25 a 70 kg de bentonita por metro cúbico de água, em função da viscosidade e da densidade que se pretende obter. Na central há um laboratório para controle de qualidade (parâmetros exigidos pela Norma Brasileira de Projeto e Execução de Fundações NBR 6122).
De acordo com a FUNDESP (1987), os processos de execução usuais das estacas escavadas e dos barretes podem ser divididos nas seguintes operações básicas: escavação do terreno com preenchimento da perfuração com lama bentonítica, colocação da armadura (quando necessária) e concretagem submersa.
Para estaca escavada, o equipamento de escavação consta essencialmente de uma mesa rotativa que aciona uma haste telescópica ( "kelly-bar" ) que tem acoplada em sua extremidade inferior a ferramenta de perfuração, cujo tipo varia em função da natureza do terreno a perfurar: trado, caçamba ou coroa (Figura 3.16). À medida que penetra no solo por rotação, a ferramenta se enche gradualmente e, quando cheia, a haste é levantada e a ferramenta automaticamente esvaziada por força centrífuga (trado) ou por abertura do fundo (caçamba).
A mesa rotativa ou perfuratriz, normalmente instalada em um guindaste de esteiras, é acionada por um motor diesel e transmite, por meio de um redutor, o movimento rotatório à haste telescópica. A mesa também é dotada de uma central hidráulica que comanda o "pull down" da haste telescópica para dar maior penetração à ferramenta de perfuração. As manobras da mesa são controladas pelo operador do guindaste que aciona um cabo de aço para descida e subida da haste telescópica.
No caso da estaca barrete, geralmente utiliza-se um equipamento de escavação denominado "clamshell" mecânico (Figura 3.19) ou hidráulico, com descida livre (cabo) ou com haste de guia ( "kelly" ) que permite uma melhor condição de verticalidade da estaca. As demais técnicas executivas (uso de lama bentonítica, colocação da armadura e concretagem submersa) são substancialmente idênticas às das estacas escavadas.
As estacas escavadas e barretes possuem as seguintes características vantajosas:
- rápida execução; capacidade de suportar cargas elevadas;
- o solo fica livre de deformações, inclusive nas vizinhanças da obra, visto que não há vibração; não é capaz de afetar estruturas vizinhas;
- o comprimento das estacas é grande e pode ser muito variável (até 45 m, com cargas até 10.000 kN usualmente), além de prontamente alterado conforme conveniência, de furo para furo do terreno;
- o solo, à medida que se escava, pode ser inspecionado e comparado com dados de investigação do local, fazendo um feedback (realimentação) para o projeto de fundações;
- a armadura não depende do transporte ou das condições de cravação;
- importante quando há solo de grande dureza, que seria capaz de danificar estacas que fossem cravadas ou quando o volume de trabalho é menor e não compensa montagem de aparelhagem mais complexa (bate-estaca).
Para o barrete, pode-se acrescentar vantagens que sua seção não circular (escavada com "clamshell" ) pode representar no "layout" do edifício. Os pilares que saem do barrete podem ser alargados em uma direção, se encaixando melhor nos pavimentos de garagem, quando o espaço é restrito.
Por outro lado, as estacas escavadas e barretes possuem as seguintes desvantagens:
Figura 3.18: Concretagem submersa
Figura 3.19: Clam-shell
- os métodos de escavação podem afofar solos arenosos ou pedregulhos, ou transformar rochas moles em lama, como o calcário mole ou marga;
- necessidade de local nas proximidades para deposição de solo escavado;
- susceptíveis a estrangulamento da seção em caso de solos compressíveis;
- dificuldade na concretagem submersa, pois há impossibilidade de verificar e inspecionar posteriormente o concreto; falta de confiança que oferece o concreto fabricado in situ (quando for o caso); depois de pronta a estaca, nunca se sabe como os materiais nela se encontram;
- entrada de água pode causar danos ao concreto, caso não tenha ainda ocorrido a pega; a água subterrânea pode lavar o concreto ou pode reduzir a capacidade de carga da estaca por alteração do solo circundante; quando a estaca fica abaixo do lençol freático e a vedação inferior da estaca depender apenas do concreto, este deve ser compacto e impermeável (concretos com baixa relação água/cimento); também deve-se tomar cuidado com possíveis ataques de agentes químicos da água e do solo sobre o concreto.
CONTROLE DE EXECUÇÃO
- locação do centro da estaca;
- profundidade de escavação;
- velocidade de concretagem e ascenção da tremonha;
- colocação da armadura.
4. ARRASAMENTO DE ESTACA
Há necessidade de se preparar a cabeça das estacas para sua perfeita ligação com os elementos estruturais. O concreto da cabeça da estaca geralmente é de qualidade inferior, pois ao final da concretagem há subida de excesso de argamassa, ausência de pedra britada e possibilidade de contaminação com o barro em volta da estacas. Por isso, a concretagem da estaca deve terminar no mínimo 20 cm acima da cota de arrasamento.É uma operação manual com auxílio de um ponteiro e marreta e o sentido do corte deve ser de baixo para cima. A Figura 4.1 ilustra esta operação.
