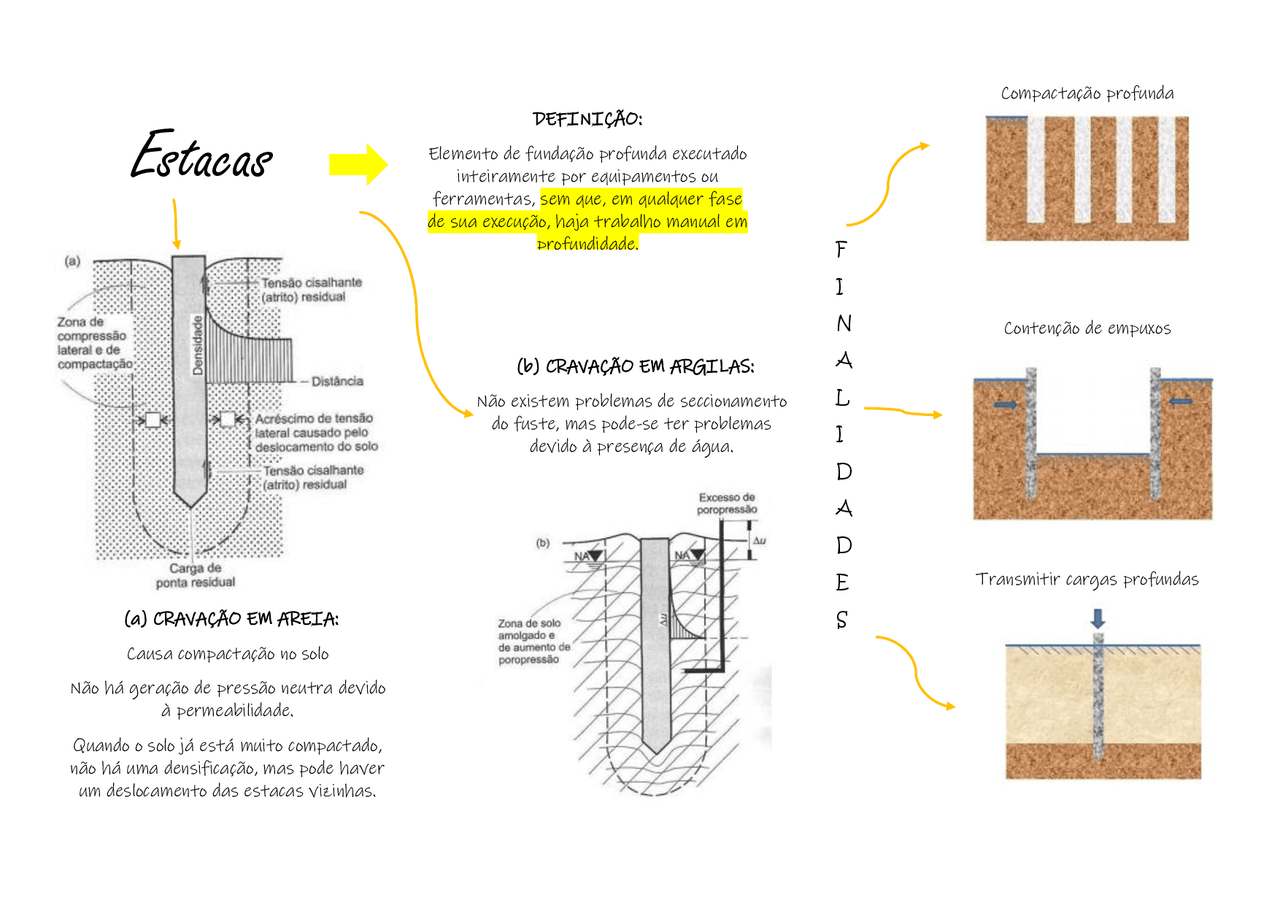

Estacas
DEFINIÇÃO:
Elemento de fundação profunda executado inteiramente por equipamentos ou ferramentas, sem que, em qualquer fase de sua execução, haja trabalho manual em profundidade. Transmitir cargas profundas Compactação profunda Contenção de empuxos
F I N A L I D A D E
(a) CRAVAÇÃO EM AREIA: S Causa compactação no solo Não há geração de pressão neutra devido à permeabilidade. Quando o solo já está muito compactado, não há uma densificação, mas pode haver um deslocamento das estacas vizinhas. (b) CRAVAÇÃO EM ARGILAS: Não existem problemas de seccionamento do fuste, mas pode-se ter problemas devido à presença de água.
Estacas
Efeitos da execução de estacas escavadas sobre o terreno:
Alívio de tensões devido à escavação
Diminuição da resistência do solo residual
3 SITUAÇÕES:
- ESTACA ESCAVADA À SECO: grande alívio de tensões
- ESTACA ESCAVADA COM ENCAMISAMENTO METÁLICO OU DE CONCRETO: pouco alívio de tensões
- ESTACA ESCAVADA COM FLUÍDO ESTABLIZANTE: alívio intermediário de tensões Solos muito resistentes (SPT > 15), a depender do equipamento, torna a cravação de estacas pré- moldadas muito difícil.
Estacas
ESTACA DE CONCRETO MOLDADA IN LOCO:
Executada preenchendo-se, com concreto, argamassa ou calda de cimento. As perfurações são executadas previamente, podendo ser total ou parcialmente armada. ESTACA MONITORADA COM TRADO SEGMENTADO: Estaca de concreto moldada in loco, executada mediante a introdução no terreno, por rotação, de segmentos de trado helicoidal de diâmetro constante. A injeção de concreto é feita pela haste central do trado, simultaneamente à sua retirada. A armadura é sempre colocada após a concretagem da estaca
ESTACA HÉLICE DE DESLOCAMENTO
MONITORADA :
Estaca de concreto moldada in loco que consiste na introdução no terreno, por rotação, de um trado especial dotado de aletas, sem que haja retirada de material, o que ocasiona um deslocamento do solo junto ao fuste e à ponta. A injeção de concreto é feita pelo interior do tubo central, simultaneamente à sua retirada por rotação. A armadura é sempre introduzida após a concretagem da estaca
ESTACA DE HÉLICE CONTÍNUA
MONITORADA:
Estaca de concreto moldada in loco, executada mediante a introdução no terreno, por rotação, de um trado helicoidal contínuo no terreno e injeção de concreto pela própria haste central do trado, simultaneamente à sua retirada, sendo a armadura introduzida após a concretagem da estaca
ESTACA METÁLICA OU DE AÇO :
Estaca cravada, constituída de elemento estrutural metálico produzido industrialmente, podendo ser de perfis laminados ou soldados, simples ou múltiplos, tubos de chapa dobrada ou calandrada, tubos com ou sem costura e trilhos. Para este tipo de estaca, a ponta deve ficar em solo muito resistente (SPT>40) ou na própria rocha.
ESTACA MISTA :
Estaca constituída por dois segmentos de materiais diferentes (madeira, aço, concreto pré-moldado, concreto moldado in loco etc.)
Estacas
ESTACA RAIZ:
Estaca armada e preenchida com argamassa de cimento e areia, moldada in loco executada por perfuração rotativa ou rotopercussiva, revestida integralmente, no trecho em solo, por um conjunto de tubos metálicos recuperáveis. Muito usada em reforço de fundações. Porém tem um preço elevado devido ao alto consumo de cimento, a necessidade de equipamento próprio. Necessita da injeção de ar comprimido e trabalha por atrito lateral (rugosidade).
ESTACA PRÉ MOLDADA OU PRÉ FABRICADA
DE CONCRETO:
Estaca constituída de segmentos de pré-moldado ou pré-fabricado de concreto e introduzida no terreno por golpes de martelo de gravidade, de explosão, hidráulico ou por martelo vibratório.
ESTACA STRAUSS
Estaca executada por perfuração do solo com uma sonda ou piteira e revestimento total com camisa metálica, realizando-se gradativamente o lançamento e apiloamento do concreto, com retirada simultânea do revestimento. ESTACA TRADO VAZADO SEGMENTADO (HOLLOW AUGER) Estaca moldada in loco executada mediante a introdução no terreno, por rotação, de um trado helicoidal constituído por segmentos de pequeno comprimento (aproximadamente 1,0 m), rosqueados, e injeção de argamassa pela própria haste central do trado, simultaneamente à sua retirada.
ESTACA ROTATIVA INJETADA
Estaca criada especificamente para a região de Maceió, atrav
