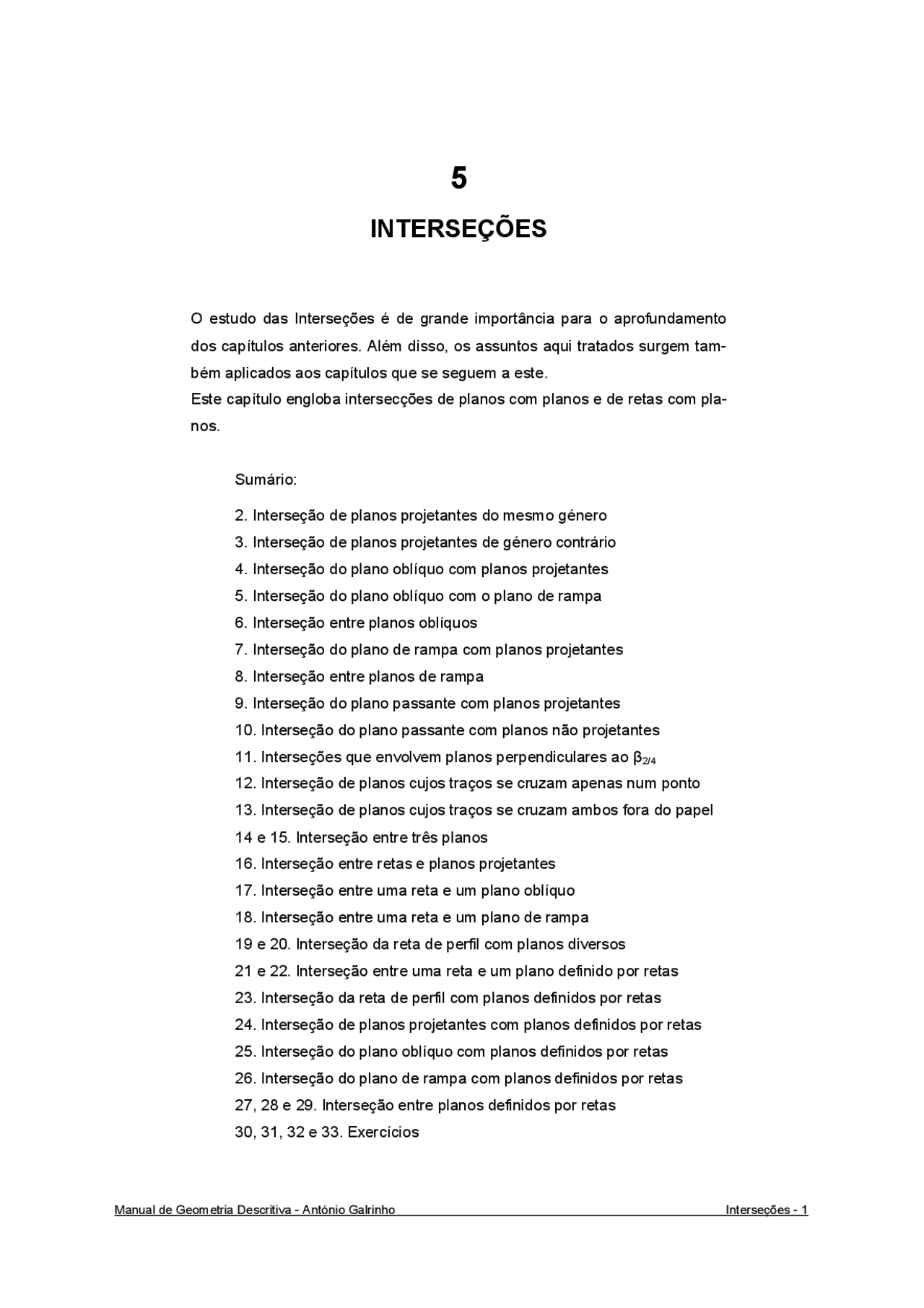

INTERSEÇÕES
O estudo das Interseções é de grande importância para o aprofundamento dos capítulos anteriores. Além disso, os assuntos aqui tratados surgem tam- bém aplicados aos capítulos que se seguem a este. Este capítulo engloba intersecções de planos com planos e de retas com pla- nos.
Sumário:
- Interseção de planos projetantes do mesmo género
- Interseção de planos projetantes de género contrário
- Interseção do plano oblíquo com planos projetantes
- Interseção do plano oblíquo com o plano de rampa
- Interseção entre planos oblíquos
- Interseção do plano de rampa com planos projetantes
- Interseção entre planos de rampa
- Interseção do plano passante com planos projetantes
- Interseção do plano passante com planos não projetantes
- Interseções que envolvem planos perpendiculares ao β2/
- Interseção de planos cujos traços se cruzam apenas num ponto
- Interseção de planos cujos traços se cruzam ambos fora do papel 14 e 15. Interseção entre três planos
- Interseção entre retas e planos projetantes
- Interseção entre uma reta e um plano oblíquo
- Interseção entre uma reta e um plano de rampa 19 e 20. Interseção da reta de perfil com planos diversos 21 e 22. Interseção entre uma reta e um plano definido por retas
- Interseção da reta de perfil com planos definidos por retas
- Interseção de planos projetantes com planos definidos por retas
- Interseção do plano oblíquo com planos definidos por retas
- Interseção do plano de rampa com planos definidos por retas 27, 28 e 29. Interseção entre planos definidos por retas 30, 31, 32 e 33. Exercícios
Intersecção de planos projetantes do mesmo género
Mostra-se aqui a intersecção entre planos projetantes horizontais e entre planos projetantes frontais, de onde resulta uma reta projetante do mesmo género.
Interseção entre planos projetantes horizontais Quando se intersectam dois planos projetantes horizontais resulta uma reta projetante horizontal, ou seja, uma reta vertical. Neste grupo integra-se também o plano de perfil e o plano frontal, que não surgem no traçado.
