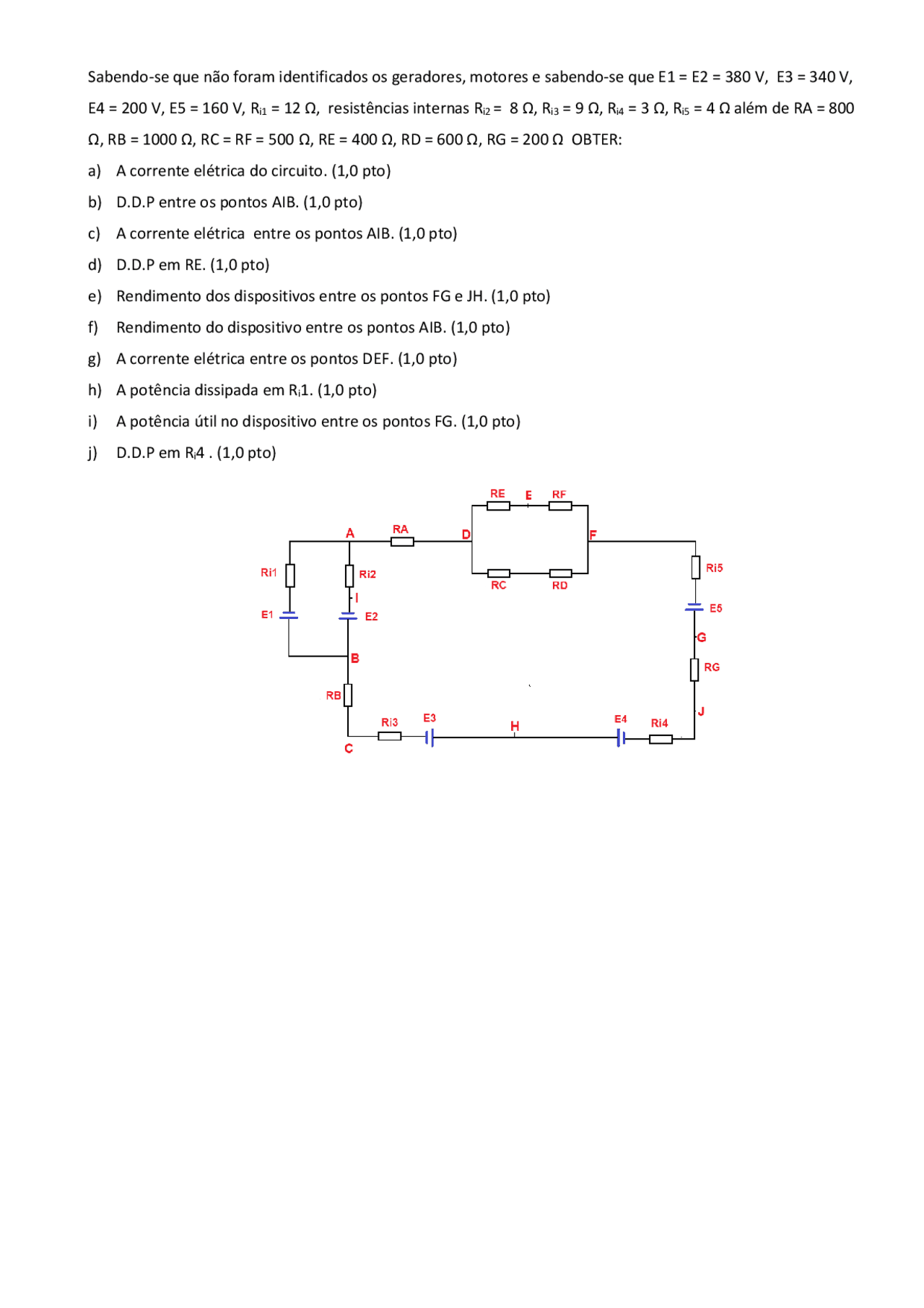

Sabendo-se que não foram identificados os geradores, motores e sabendo-se que E1 = E2 = 380 V, E3 = 340 V,
E4 = 200 V, E5 = 160 V, Ri1 = 12 Ω, resistências internas Ri2 = 8 Ω, Ri3 = 9 Ω, Ri4 = 3 Ω, Ri5 = 4 Ω além de RA = 800
Ω, RB = 1000 Ω, RC = RF = 500 Ω, RE = 400 Ω, RD = 600 Ω, RG = 200 Ω OBTER:
a) A corrente elétrica do circuito. (1,0 pto)
b) D.D.P entre os pontos AIB. (1,0 pto)
c) A corrente elétrica entre os pontos AIB. (1,0 pto)
d) D.D.P em RE. (1,0 pto)
e) Rendimento dos dispositivos entre os pontos FG e JH. (1,0 pto)
f) Rendimento do dispositivo entre os pontos AIB. (1,0 pto)
g) A corrente elétrica entre os pontos DEF. (1,0 pto)
h) A potência dissipada em Ri1. (1,0 pto)
i) A potência útil no dispositivo entre os pontos FG. (1,0 pto)
j) D.D.P em Ri4 . (1,0 pto)
