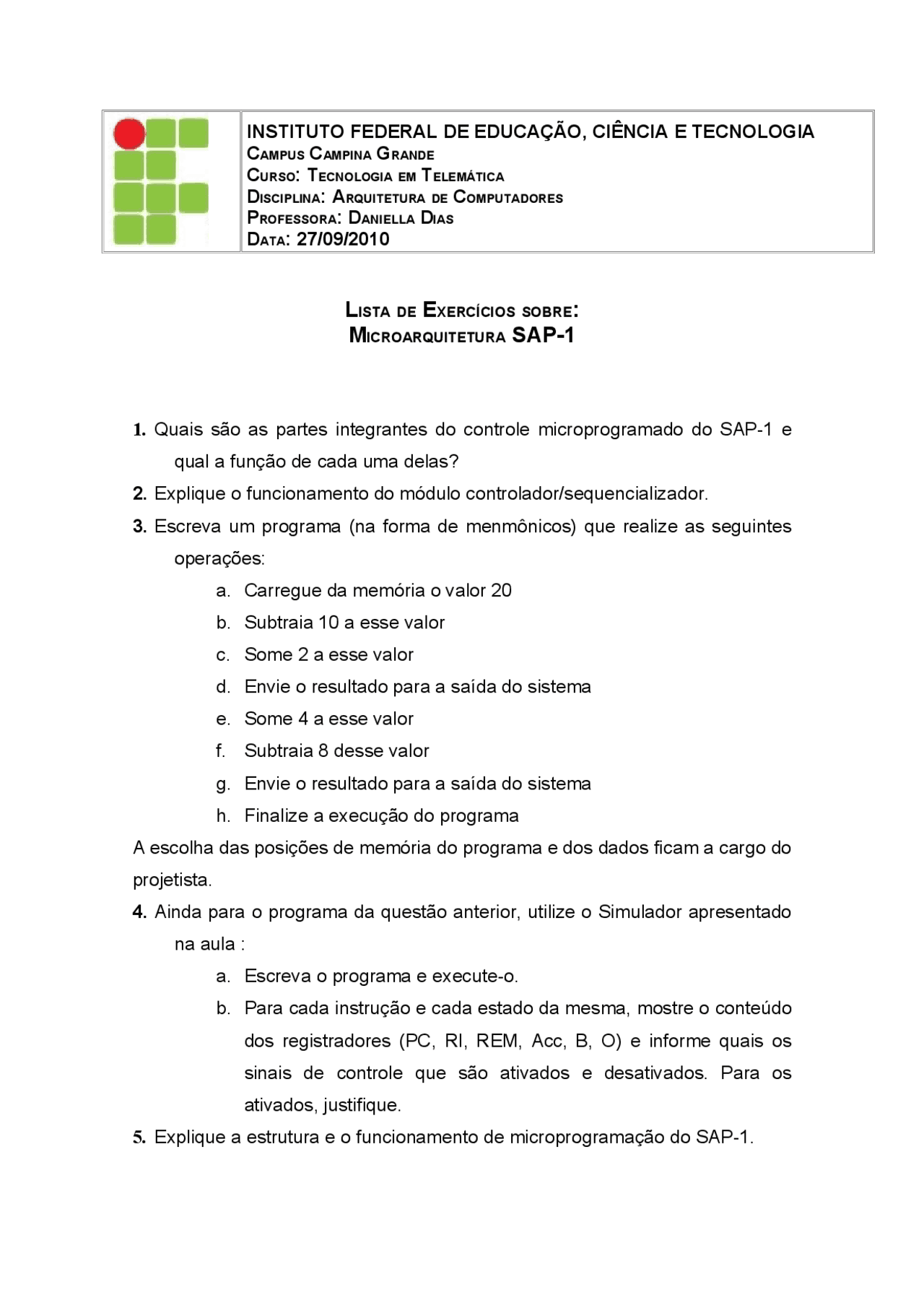

INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA
CAMPUS CAMPINA GRANDE
CURSO: TECNOLOGIA EM TELEMÁTICA
DISCIPLINA: ARQUITETURA DE COMPUTADORES
PROFESSORA: DANIELLA DIAS
DATA: 27/09/2010
LISTA DE EXERCÍCIOS SOBRE:
MICROARQUITETURA SAP-1
1. Quais são as partes integrantes do controle microprogramado do SAP-1 e
qual a função de cada uma delas?
2. Explique o funcionamento do módulo controlador/sequencializador.
3. Escreva um programa (na forma de menmônicos) que realize as seguintes
operações:
a. Carregue da memória o valor 20
b. Subtraia 10 a esse valor
c. Some 2 a esse valor
d. Envie o resultado para a saída do sistema
e. Some 4 a esse valor
f. Subtraia 8 desse valor
g. Envie o resultado para a saída do sistema
h. Finalize a execução do programa
A escolha das posições de memória do programa e dos dados ficam a cargo do
projetista.
4. Ainda para o programa da questão anterior, utilize o Simulador apresentado
na aula :
a. Escreva o programa e execute-o.
b. Para cada instrução e cada estado da mesma, mostre o conteúdo
dos registradores (PC, RI, REM, Acc, B, O) e informe quais os
sinais de controle que são ativados e desativados. Para os
ativados, justifique.
5. Explique a estrutura e o funcionamento de microprogramação do SAP-1.
