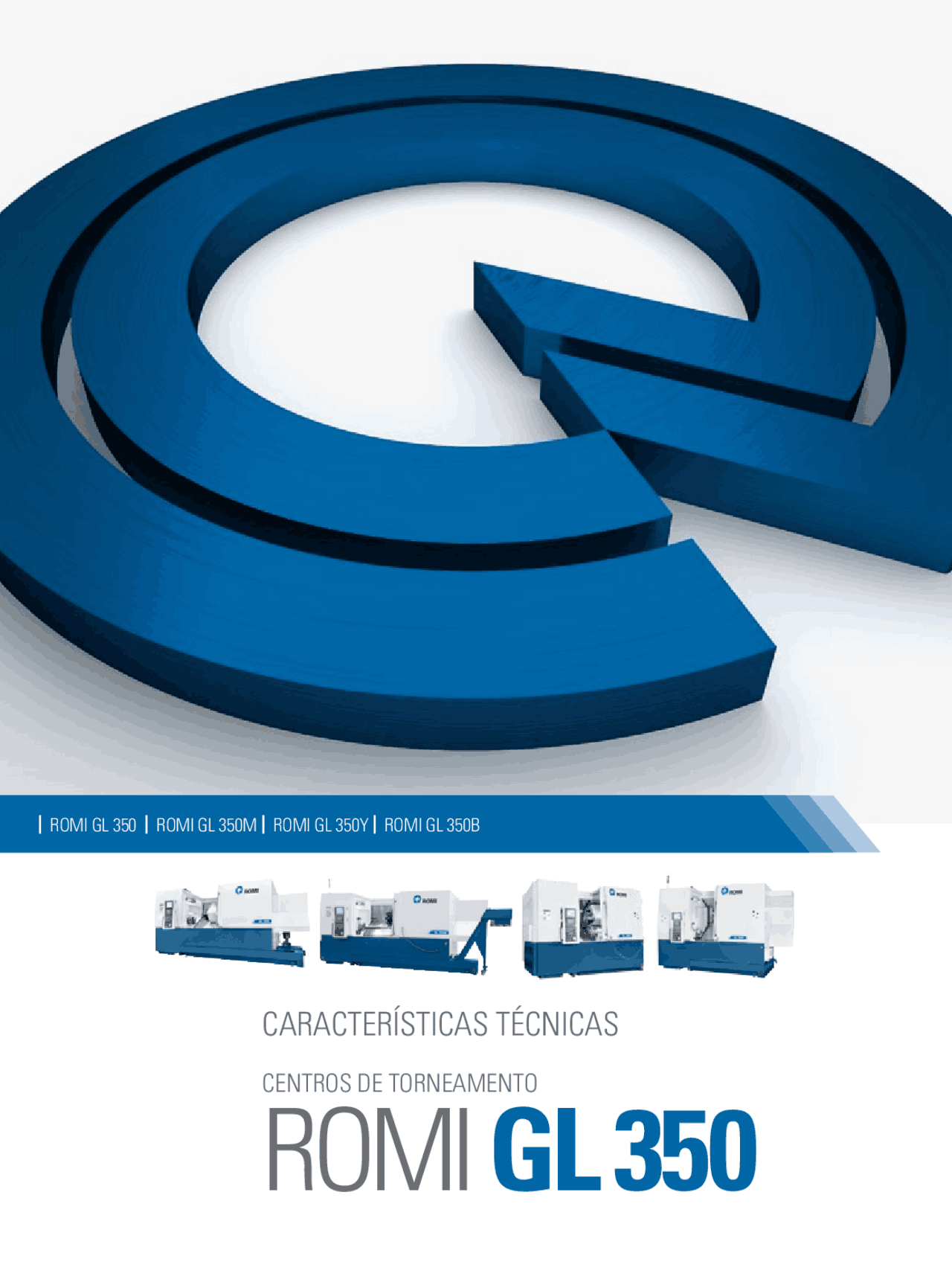

| Romi GL 350 | Romi GL 350m | Romi GL 350Y | Romi GL 350B

Romi GL 350

CentRos de toRneamento

CaRaCteRístiCas téCniCas

Especificações técnicas ROMI GL 350 ROMI GL 350 M ROMI GL 350Y ROMI GL 350B

() sem transportador de cavacos (*) motor built-in

Capacidade diâmetro admissível sobre proteção (eixo Z) mm 675 675 675 675 diâmetro máximo torneável mm 400 390 350 350 Comprimento máximo torneável entre pontas mm 1.140 1.140 740 740 Curso eixo X mm 230 250 243 243 Curso eixo Z mm 1.140 1.140 740 740 Curso eixo Y - - 100 (+50 / -50) 100 (+50 / -50) Curso eixo B (cabeçote direito) - - - 830 Cabeçote (esquerdo) nariz do eixo-árvore asa a2-6”/ a2-8” a2-6”/ a2-8” a2-6”/ a2-8” a2-6”/ a2-8” diâmetro do furo do eixo-árvore mm 73 / 85 73 / 85 75 / 85 75 / 85 Capacidade de barras - diâmetro mm 51 ou 64 / 64 ou 76 51 ou 64 / 64 ou 76 51 ou 64 / 64 ou 76 51 ou 64 / 64 ou 76 Faixa de velocidades rpm 4 ~ 4.500 / 3 ~ 3.500 4 ~ 4.500 / 3 ~ 3.500 5 ~ 5.000 / 4 ~ 4.000 5 ~ 5.000 / 4 ~ 4. Cabeçote (direito) nariz do eixo-árvore asa - - - a2-5” Faixa de velocidades rpm - - - 6 ~ 6. Avanços avanço rápido transversal eixo X m/min 30 30 30 30 avanço rápido longitudinal eixo Z m/min 30 30 30 30 avanço rápido eixo Y m/min - - 18 18 avanço rápido longitudinal m/min - - - 30 (cabeçote direito - eixo B) Torre número de posições / ferramentas un 12 12 12 12 sistema de fixação do suporte de ferramenta Padrão Romi Padrão Bmt-65 Padrão Bmt-65 Padrão Bmt- suporte de ferramenta para tornamento externo mm 25 x 25 25 x 25 25 x 25 25 x 25 suporte de ferramenta para tornamento interno mm Ø 40 Ø 40 Ø 40 Ø 25 e Ø 40 suporte de ferramenta acionada axial din 6499 - eR-32 (Ø 3 a Ø 20 mm) eR-32 (Ø 3 a Ø 20 mm) eR-32 (Ø 3 a Ø 20 mm) suporte de ferramenta acionada radial din 6499 - eR-32 (Ø 3 a Ø 20 mm) eR-32 (Ø 3 a Ø 20 mm) eR-32 (Ø 3 a Ø 20 mm) Faixa de velocidades para a ferramenta acionada rpm - 4 a 4.000 4 a 4.000 4 a 4. Potência do motor da ferramenta acionada cv/kW - 8 / 6 8 / 6 8 / 6 (regime s2-15 min) Base do cabeçote móvel Posicionamento do corpo automático (servoacionado) automático (servoacionado) automático (servoacionado) - Curso (eixo B) mm 1.230 1.230 830 - avanço rápido (eixo B) m/min 8 8 8 -

Cartucho para cabeçote móvel Cm4 (opcional) Ponto rotativo externoou built-in^ Ponto rotativo externoou built-in^ Ponto rotativo externoou built-in^ -

Potência motor cabeçote esquerdo ca (regime s2 - 30 min) cv/kW 25 / 18,5 25 / 18,5 33 / 25 máx. () 33 / 25 máx. () motor cabeçote direito ca (regime s2 - 15 min) cv/kW - - 29 / 22 máx. (*) Potência total instalada kVa 30 30 40 60 Dimensões e peso (aproximados) () Área ocupada (frente x lateral) m 4,85 x 2,06 4,85 x 2,06 3,83 x 2,08 3,83 x 2, Peso líquido aproximado kg 8.450 8.450 9.500 9.

Equipamentos standard

• (^) Base do cabeçote móvel de posicionamento

automático (servoacionado) ajustável via PLC, preparado para cartucho com ponto externo Cm- ou ponto built-in (com rolamentos incorporados) (a)

• (^) CnC Fanuc 0i-td, com monitor LCd de 10,4” colorido
• (^) Cobertura completa contra cavacos e respingos
• (^) documentação completa em Cd
• (^) instalação elétrica para 220 Vca, 50/60 Hz
• (^) Jogo de chaves para operação da máquina
• (^) Jogo de parafusos e porcas de nivelamento
• (^) Luminária tubular Led
  • (^) Pintura standard : esmalte epoxy texturizado azul munsell 10B 3/4 e tinta epoxy texturizada cinza claro RaL 7035
  • (^) Porta principal com trava elétrica de segurança, e visor de proteção multicamada
  • (^) sistema de lubrificação centralizada
  • (^) sistema de refrigeração de corte com tanque, e três opções de bombas para escolha (5 bar, 7 bar ou 15 bar), com derivação através de válvula mecânica para limpeza das proteções, somente quando escolhidas bombas de (5 ou 7 bar) - (^) torre servoacionada de 12 posições / 12 ferramentas n (^) tipo t - para ferramentas fixas com disco padrão Romi (Romi GL 350) n (^) tipo m - para ferramentas fixas e acionadas com disco padrão Bmt-65 (Romi GL 350m/ GL 350Y/ GL 350B) - (^) Unidade hidráulica (40 bar - 14 / 17 l/min)

(a) exceto para Romi GL 350B

Discos porta-ferramentas - dimensões em mm

os desenhos não estão em escala

eixo-árvore

Ø 335 (máx. torn) 62, curso X - = 230Ø 320

25 x 25

Ø 430

Ø 675 (máx.) sem interferência com as proteções Ø 180 (30 mm após centro do eixo-árvore)

Ø 200

7, 55

Ø 390 (30 mm após centro do eixo-árvore)

Ø 110 Ø 185 40

curso X + = 5 curso X - = 230

30

415

Ø 110

curso X - = 230

25 x 25

eixo-árvore

30 Ø 400 (máx. torn)

(^4050)

curso X - = 230

370

50

eixo-árvore (^30) Ø 40

disco porta-ferramentas padrão Romi para torre tipo t

torneamento interno

torneamento externo torneamento frontal

Romi GL 350

B

C

Ø A

1.249 = (1.000 mm)

25 x 25

200 X - = 230

230

101,5 Z - = 1.140 (1.000 mm)

Face do eixo-árvore

B

C

Ø A

Face doeixo-árvore

Ø 40

84

X - = 230

180

230

1.249 = (1.000 mm)

Z - = 1.140 (1.000 mm)

B

C

Ø A

Face do eixo-árvore

25 x 25

230

69

X - = 230

167,

1.249 = (1.000 mm)

Z - = 1.140 (1.000 mm)

Layout de trabalho para torre tipo T - dimensões em mm

Face do eixo-árvore

(^) 1.221 = (1.000 mm) 25 x 25 40

48,5 Z - = 1.140 (1.000 mm)

310

X - = 250

195

B

C

Ø A

Face doeixo-árvore

25 x 25

227, X - = 250

310

40

16

Ø A

B

C

1.221 = (1.000 mm)

Z - = 1.140 (1.000 mm)

torneamento externo torneamento frontal

Layout de trabalho para torre tipo m com disco padrão BmT 65 - dimensões em mm

Romi GL 350m

ASA A2 - 6” ASA A2 - 8”

A mm Ø 210 Ø 254 B mm 104 119 C mm 148 168

Cabeçote móvel servoacionado

Ponto rotativo externo

Centro do eixo-árvore

Ponto rotativo built-in

83,5 118

Curso B = 1.230 (1.000 mm)

1.500 (1.000 mm)

Ø A

B C

Discos porta-ferramentas - dimensões em mm

disco porta-ferramentas padrão Bmt 65 para torre tipo m

os desenhos não estão em escala

eixo-árvore 22,

Ø 455 (máx.torn.) Ø 390 (máx. torn. com 47,5 mm de balanço de ferramenta) eixo-árvore

Ø 325 (máx. torn. com 80 mm de balanço de ferramenta)

curso X - = 250 55 Ø 235 (máx. com 80 mm de balanço da ferramenta

Ø 675 (máx.) sem interferência com as proteções

Ø 230

curso X - = 250

25 x 25

ER- Ø 2 a Ø 20

47, 80 (máx.) (^) 67,

7,5^75

72

ER- Ø 2 a Ø 20

curso X - = 250 12

Ø 476 (máx. torn)

Ø 230

eixo-árvore

curso X + = 5

32

Ø 230 curso X - = 250 500

Ø 470

Ø 255

40

380

92

curso X - = 250

32

75 40

25 x 25

eixo-árvore

Ø 40

eixo-árvore

curso X - = 250

55

Ø 390 (máx. torn)

Face doeixo-árvore

X - = 250

218

Ø 40

310

56

Ø A

B

C

1.221 = (1.000 mm)

Z - = 1.140 (1.000 mm)

Face doeixo-árvore

ER- Ø 2 ~ 20

X - = 250

238

310

Ø A

B

C

1.221 = (1.000 mm)

Z - = 1.140 (1.000 mm)

Face doeixo-árvore

X - = 250

242,

136

310

ER- 55 Ø 2 ~ 20

Ø A

B

C

1.221 = (1.000 mm)

Z - = 1.140 (1.000 mm)

torneamento interno Usinagem com ferramenta acionada axial

Usinagem com ferramenta acionada radial

ASA A2 - 6” ASA A2 - 8”

A mm Ø 210 Ø 254 B mm 104 119 C mm 148 168

Romi GL 350m

Cabeçote móvel servoacionado

Ponto rotativo externo

Centro do eixo-árvore

Ponto rotativo built-in

83,5 118

Curso B = 1.230 (1.000 mm)

1.500 (1.000 mm)

Ø A

B C

Layout de trabalho para torre tipo m com disco padrão BmT 65 - dimensões em mm

Layout de trabalho para torre tipo m com disco padrão BmT 65 - dimensões em mm

821

195 X - = 243

40

48,5 Z - = 740

BC 25 x 25

Ø A

310

Face do eixo-árvore

torneamento externo - cabeçote esquerdo

Romi GL 350B

torneamento frontal - cabeçote esquerdo

821

X - = 243

227,

(^40)

16 Z - = 740

310

25 x 25 Face doeixo-árvore

B

C

Ø A

ASA A2 - 6” ASA A2 - 8”

A mm Ø 210 Ø 254 B mm 104 119 C mm 148 168

22, (^) Ø 230

Ø 255

25x

500

curso X - = 243

48

Ø 230

Ø 470

curso X - = 243

25x

40

67,

75

67,

68

ER- Ø 2 a Ø 20

eixo-árvore

ferramenta Ø 32

80 (máx.)

75 Ø 455 (máx. torn.) 7,

72

5

Ø 350 (máx. torn.)

3292

Ø 350 (máx. torn.) 380

40

25 curso X - = 243

3

eixo-árvore

eixo-árvore

eixo-árvore

eixo-árvore

Ø 675 (máx.) sem interferência com as proteções

curso X - = 243

Ø 350 (máx. torn. com 67,5 mm de balanço da ferramenta)

Ø 325 (máx. torn. com 80 mm de balanço da ferramenta) curso X - = 243

Ø 235 (máx. torn. com 80 mm de balanço da ferramenta)

Ø 230 curso X + = 5

ER- Ø 2 a Ø 20

curso X - = 243

Romi GL 350Y

disco porta-ferramentas padrão Bmt 65 para torre tipo m

Discos porta-ferramentas - dimensões em mm

os desenhos não estão em escala

B

Ø A

C 830

85 125

Ø 165

Centro do eixo-árvore

Cabeçote esquerdo / direito

ASA A2 - 6” ASA A2 - 8”

A mm Ø 210 Ø 254 B mm 104 119 C mm 148 168

Usinagem com ferramenta acionada axial

B

C

Ø A

821

310

102,5 máx. balanço

92,

Z - = 740

=- X^

(^34) 2

228,

3,

238

114

11,5 folga

(^65) Ø 2 ~ 20 Face doeixo-árvore

linha de interferência mecânica para usinagem com ferramenta traseira

Usinagem com ferramenta acionada radial

821

136 Z - = 740

310

67,

Ø 2 ~ 20

Face doeixo-árvore

242, X - = 243

55

B

C

Ø A

Layout de trabalho para torre tipo m com disco padrão BmT 65 - dimensões em mm

torneamento frontal - cabeçote direito

821

40 310

256 Z - = 740

9

40 25 x 25 Face do eixo-árvore

X - = 243

227,

B

C

Ø A

torneamento externo duplo - cabeçote esquerdo ou direito

B

C

Ø A

821

310

223,

X - = 243

195

48,5 Z - = 740 40 25 x 25

Face do eixo-árvore

Z - = 740

torneamento interno - cabeçote esquerdo

821

218 X - = 243

56 Z - = 740

(^01) 3

Ø 40 Face doeixo-árvore

B

C

Ø A

torneamento externo - cabeçote direito

821

310

40

223,5 Z - = 740

Face do 25 x 25 eixo-árvore

X - = 243

195

B

C

Ø A

Romi GL 350B

Usinagem com ferramenta acionada axial

821

X - = 243

238

43,5 Z - = 740

Ø 2 ~ 20^310

Face doeixo-árvore

B

C

Ø A

torneamento interno - cabeçote direito

821

310

39

105

100 - máx. balanço

X- =

(^243223)

186 Z- = 740

57

114

14 - folga

B Ø 25

C

Ø A

Face doeixo-árvore

linha de interferência mecânica para usinagem com ferramenta traseira

os desenhos não estão em escala

os desenhos não estão em escala

Preset de ferramentas (opcional) - dimensões em mm

15

336,

48 148

119,

Braço do tool setter acionado

87

138,

251

48,135°

33,

Espelho

Braço do tool setter recuado

Placa automática D

15

336,

119,

48 173

Braço do tool setter acionado

48,

251

138,

87

35°

11,

32,

30°

Braço do tool setter recuado

Espelho

Placa automática D

15

336,

48 168

119,

Braço do tool setter acionado

48, 138,4 35°

87

251

11,

30°

32,

Braço do tool setter recuado

Espelho

Placa automática D

Cabeçote ASA A2-6” placa Ø 210 mm

Cabeçote ASA A2-6” placa Ø 254 mm

Cabeçote ASA A2-8” placa Ø 254 mm

os desenhos não estão em escala

Layout da Luneta Hidráulica (opcional) - dimensões em mm

PLACA

AuTOBLOk

A B C

BH - (*)

D.

148 164,5 210

BH - (*)

D.

168 144,5 254

A B Curso luneta = 850

Ø C

312,

219

532 (com base luneta) Curso cabeçote móvel = 850 (com base luneta)

219

(Ø 95 máx.) para carregamento na vertical no centro do árvore Ø 12

Ø 152

Ø 65

(Ø 65 máx.) para carregamento na vertical no centro do árvore

Capacidade máx. para carregamento vertical Luneta Autoblok SLU-X 3 (Ø 12 ~ Ø 152) - rolete cilíndrico ou jogo de rolete esférico

Ø 50

Ø 200

Ø 95

Capacidade máx. para carregamento vertical Luneta Autoblok SLU-X 3. (Ø 50 ~ Ø 200) - rolete cilíndrico ou jogo de rolete esférico

Ø 93

15°

SLU-X 3. (Ø 50 ~ Ø 200)

Diâmetro (Ø 93 mm) máx da peça para permitir a passagem da ferramenta entre os roletes da luneta.

25x

Passagem da ferramenta entre os roletes SLU-X 3.

Versão mesa X

Ø 60

10°

SLU-X 3. (Ø 50 ~ Ø 200)

Diâmetro (Ø 60 mm) máx da peça para permitir a passagem da ferramenta entre os roletes da luneta.

25x

Versão mesa X/Y

Ø 88

15°

SLU-X 3 (Ø 12 ~ Ø 152)

Diâmetro (Ø 88 mm) máx da peça para permitir a passagem da ferramenta entre os roletes da luneta.

25x

Versão mesa X Passagem da ferramenta entre os roletes SLU-X 3

Ø 55

10°

SLU-X 3 (Ø 12 ~ Ø 152)

Diâmetro (Ø 55 mm) máx da peça para permitir a passagem da ferramenta entre os roletes da luneta.

25x

Versão mesa X/Y

os desenhos não estão em escala

Suportes de ferramentas e buchas para torre tipo m

(*) Quantidade fornecida com a máquina

Seção Código Qt () Qt () Qt ()* torneamento externo mm 25 x 25 t 69163 7 7 5 suportes de ferramentas duplo (^) mm 25 x 25 t 80956 - - 1 para torneamento externo torneamento frontal mm 25 x 25 t 69167 1 1 1 torneamento interno (com refrigeração externa) mm Ø 40 t 69165 4 4 3 mm Ø 10 t 69169 1 1 1 mm Ø 12 t 69171 1 1 1 Buchas de redução mm^ Ø 16^ t^69173 1 1 mm Ø 20 t 69175 1 1 1 mm Ø 25 t 69177 2 2 1 mm Ø 32 t 69179 1 1 1 Bucha direcionadora (opcional) mm Ø 40 t 69183 - - - mm Ø 12 t 69185 - - - Buchas de redução para refrigeração interna mm Ø 16 t 69187 - - - mm Ø 20 t 69189 - - - torneamento interno (com refrigeração externa) mm Ø 25 t 80848 - - 2 mm Ø 10 t 80862 - - 1 Buchas de redução mm^ Ø 12^ t^80859 -^ -^1 mm Ø 16 t 80857 - - 1 mm Ø 20 t 80855 - - 1 Bucha direcionadora (opcional) mm Ø 25 t 80850 - - - acionada axial mm eR-32 t 67589 - - - acionada radial mm eR-32 t 67588 - - -

Suportes de ferramentas ROMI GL 350M ROMI GL 350Y ROMI GL 350B

suporte de ferramenta para torneamento interno (cabeçote esquerdo / direito)

suporte para ferramenta acionada axial

suporte para torneamento frontal (cabeçote esquerdo / direito)

suporte para ferramenta acionada radial

suporte de ferramenta para torneamento externo (cabeçote esquerdo / direito)

Suportes de ferramentas e buchas para torre tipo T

suporte de ferramenta para torneamento frontal

Seção Código Qt ()* torneamento frontal mm 25 x 25 t 69161 1 torneamento interno mm Ø 40 t 69159 4 mm Ø 10 t 69169 1 mm Ø 12 t 69171 1 Buchas de redução mm^ Ø 16^ t^69173 mm Ø 20 t 69175 1 mm Ø 25 t 69177 2 mm Ø 32 t 69179 1 Bucha direcionadora (refrig. interna) mm Ø 40 t 69181 - mm Ø 20 t 69185 - Bucha de redução (refrig. interna) mm Ø 25 t 69187 - mm Ø 32 t 69189 -

Suportes de ferramentas ROMI GL 350

suporte de ferramenta para torneamento interno

Bucha de redução

suporte de ferramenta para torneamento interno Ø 25 mm (cabeçote direito)

suportes de ferramentas duplo para torneamento externo

Bucha de redução

Alimentador de barras (opcional)

Dimensões das máquinas - dimensões em mm

o alimentador de barras aumenta a eficiência dos meios de produção. agregado a um torno CnC, forma uma célula de usinagem automatizada, tornando-se um aliado importante para o aumento de produção e para qualidade do produto final. na busca da competitividade imposto pelo mercado de usinagem, é necessário que o operador de máquinas dedique seu tempo em tarefas nobres, deixando de realizar

Vantagens da utilização de um alimentador de barras

• (^) menor intervenção do homem na preparação de peças brutas, que passam a ser barras
• (^) Barras com comprimento único, independente da peça a ser usinada
• (^) menor estoque de peças brutas
• (^) menor inventário para rastreamento de peças brutas

atividades como, por exemplo, o carregamento e descarregamento manual de peças em um torno CnC. assim, o investimento em um alimentador de barras possibilita maior rapidez no carregamento de barras, diminuindo tempos passivos de máquina, onde mais peças serão produzidas em menor tempo. Proporciona aumento de produtividade e lucratividade, com redução do custo final das peças usinadas.

• (^) Áreas de estoque mais homogêneas, barras de até 3.000 mm
• (^) Possibilidade de mudanças de geometria de peças, inclusive no comprimento
• (^) minimização dos tempos de carregamento
• (^) minimização dos tempos passivos de máquina, implicando no aumento da eficiência dos tempos produtivos

exemplos de peças usinadas a partir de barras

(*) Para o Romi GL 350 / 350m / 350Y / 350B com aparelho alimentador de barras (opcional), o usuário deve considerar as capacidades de barra da máquina, descritas na tabela de especificações técnicas da página 2

1.960 mm (FEDEK DH-65L) 2.045 mm (VIP-80) 3.735 mm (alimentador de barras de 3,0 m)

1.120 mm (FEDEK DH-65L) 1.200 mm (VIP-80) 550 mm (alimentador de barras de 3,0 m)

850 a 1.250 (FEDEK DH-65L)870 - 1.300 mm (VIP-80)850 - 1.300 mm (alimentador

de barras de 3,0 m)

Alimentadores de barras

Especificações técnicas FEDEk DH-65L () IEMCA VIP-80 ()** (^) de barras (3,0 m) ()Alimentador Capacidades* Barras redondas mm Ø 5 a Ø 65 Ø 5 a Ø 80 Ø 5 a Ø 42 Barras sextavadas mm 5 a 56 5 a 65 5 a 36 Barras quadradas mm 5 a 45 5 a 55 5 a 29 Comprimento de barras (máximo) (^) mm 1.000 1.000 3. recomendável para uso na máquina Comprimento de barras (máximo) (^) mm 1.550 1.615 3. do alimentador Área ocupada (frente x lateral) mm 1.960 x 1.120 2.045 x 1.200 3.735 x 550 Peso líquido (aproximado) kg 370 500 1.

D E

F

H

B

A

G

C Espaço para abertura daporta do painel elétrico

Espaço para remoção do tanque de refrigeração e transportador de cavacos

Abertura da porta

E.P. (*) A B C D E F G H

ROMI GL 350 1.000 mm mm 5.423 4.854 2.109 2.057 1.400 1.200 600 1. ROMI GL 350M 1.000 mm mm 5.423 4.854 2.109 2.057 1.400 1.200 600 1. ROMI GL 350Y 600 mm mm 4.570 3.830 2.400 2.085 1.100 700 600 1. ROMI GL 350B 600 mm mm 4.570 3.830 2.400 2.085 1.100 700 600 1.

Vista lateral

Vista frontal

(*) e.P. = entre pontas os desenhos não estão em escala

Romi GL 350 - GL 350

m^

• GL 350Y - GL 350 B / P

o^ /

a

L / 052015 -

especificações técnicas sujeitas a alterações sem prévio aviso -

impresso no Brasil - Por favor, recicle sempre.

AM

RR AP

RO

MT

TO

MS

PR

SP (^) RJ

MG

BA

GO

DF

ES

SC

RS

AC

MA

PI

CE (^) RN

PB PE AL SE

PA

W W W. R o m i. C o m C o m P R e a G o R a @ R o m i. C o m

FILIAIS DE VENDAS

Indústrias ROMI SA av Pérola Byington 56 santa Bárbara d’oeste sP 13453 900 Brasil Rod. sP 304, Km 141, santa Bárbara d’oeste sP 13453 900 Brasil

Burkhardt+Weber Fertigungssysteme GmbH Reutlingen, alemanha [email protected] ROMI no México Cidade do méxico, méxico [email protected]

ROMI Atendimento América Latina Fone +55 (19) 3455 9620 [email protected] ROMI nos EuA erlanger, KY, eUa [email protected]

ROMI na Alemanha Gross Gerau, alemanha [email protected] ROMI na Espanha Barberà del Vallès, espanha [email protected]

ROMI na França st Priest , França [email protected] ROMI na Inglaterra Rugby, inglaterra [email protected]

Filial Curitiba, PR........... (41) 3333 6941 Leste da região metropolitana de Curitiba e sul do estado do Paraná.................. (41) 9128 1935 oeste da região metropolitana de Curitiba e Campos Gerais............. (41) 9128 1934 Regiões norte e oeste do estado do Paraná.......... (44) 9141 3856

Filial Belo Horizonte, MG.... (31) 3361 2526 Região sul e Centro-oeste, Região de Contagem, igarapé, são Joaquim de Bicas, Região de Betim, ibirite, sarzedo, Brumadinho e mário Campos... (31) 9122 5445 Região norte, Região de Belo Horizonte, Vespasiano, Lagoa santa, santa Luzia, Pedro Leopoldo, Ribeirão das neves, matozinhos, sete Lagoas, sabará, Vale do aço, nova Lima e Zona da mata..... (31) 9122 5468 triângulo mineiro............ (16) 99761 0262

Filial Rio de Janeiro, RJ..... (21) 2270 1454 Grande Rio e sul Fluminense... (21) 98126 5230 Região de macaé, norte Fluminense e Região serrana... (22) 98111 0001

Filial Salvador, BA... (71) 3341 6060 Bahia............... (71) 9967 9031

(71) 9967 9031 (71) 3341 6060

(71) 9967 9031 (71) 3341 6060

(27) 99239 0068 (21) 2270 1454

(71) 9967 9031 (71) 3341 6060

(62) 9977 0170 (31) 3361 2526

(62) 9977 0170 (31) 3361 2526

(62) 9977 0170 (31) 3361 2526

(81) 9976 5709 (71) 3341 6060

Filial SP Região ABCD...................... (11) 2914 8689 Cidade de sP Zona sul, são Caetano do sul....... (11) 98755 7941 Cidade de sP Zona sul, Cotia, taboão da serra, embú, itapecirica da serra, embu-Guaçu, Juquitiba e Litoral sul de são Paulo.............. (11) 98383 4067 santo andré, mauá, Ribeirão Pires, Rio Grande da serra, Paranapiacaba, suzano...... (11) 98383 3052 diadema e são Bernardo do Campo.............. (11) 98690 4835 Filial SP Região Norte...................... (11) 3670 0144 Cidade de são Paulo Zona norte, Perus, mairiporã, Caieiras, Cajamar, Franco da Rocha, Cidade de são Paulo Zona oeste, osasco, Carapicuíba, Barueri, santana do Parnaíba, Pirapora do Bom Jesus, Jandira e itapevi............................. (11) 98383 4167 Cidade de são Paulo Zona Leste, Ferraz de Vasconcelos, Poá e itaquaquecetuba..... (11) 98383 6135 Guarulhos, arujá, santa isabel e mogi das Cruzes............................ (11) 98383 4173 Vale do Paraíba.............................. (12) 98139 0480 Filial SP (Governo e Ensino)................. (11) 3670 0177 atendimento exclusivo para empresas públicas e instituições de ensino................ (11) 98383 7017 Filial Santa Bárbara d’Oeste, SP............. (19) 3455 9735 Região de Piracicaba.......................... (19) 98198 2165 Região de Campinas.......................... (19) 98195 5715 Região de Jundiaí............................ (11) 98690 4452 Região de sorocaba.......................... (15) 98111 0524 Filial Ribeirão Preto, SP..................... (16) 3627 0999 Região de Ribeirão Preto, sertãozinho, Batatais, Franca, são Joaquim da Barra, Cajuru, mococa, são João da Boa Vista e triângulo mineiro........ (16) 99761 0262 Região de araraquara, matão, monte alto, Jaboticabal, são Carlos, Bauru, mogi mirim, itapira, amparo, Jaguariuna, araras e Leme....... (16) 99761 0263 Região de araçatuba, Presidente Prudente, são José do Rio Preto, Votuporanga, Catanduva, marília, Pompéia e assis...................... (16) 99761 0265

Filial Joinville, SC.......... (47) 3433 1381 Joinville e oeste do estado de sC............. (47) 9971 4081 Vale do itajaí e Leste do estado de sC............. (47) 9971 4083 Criciúma e sul do estado de sC................ (48) 8839 4118

Filial Porto Alegre, RS...... (51) 3342 5066 Região metropolitana de Porto alegre e sul do estado do Rs............. (51) 9991 3519 Caxias do sul e Região serrana.............. (54) 9979 9271 Passo Fundo e nordeste do estado do Rs............. (54) 9971 5111
