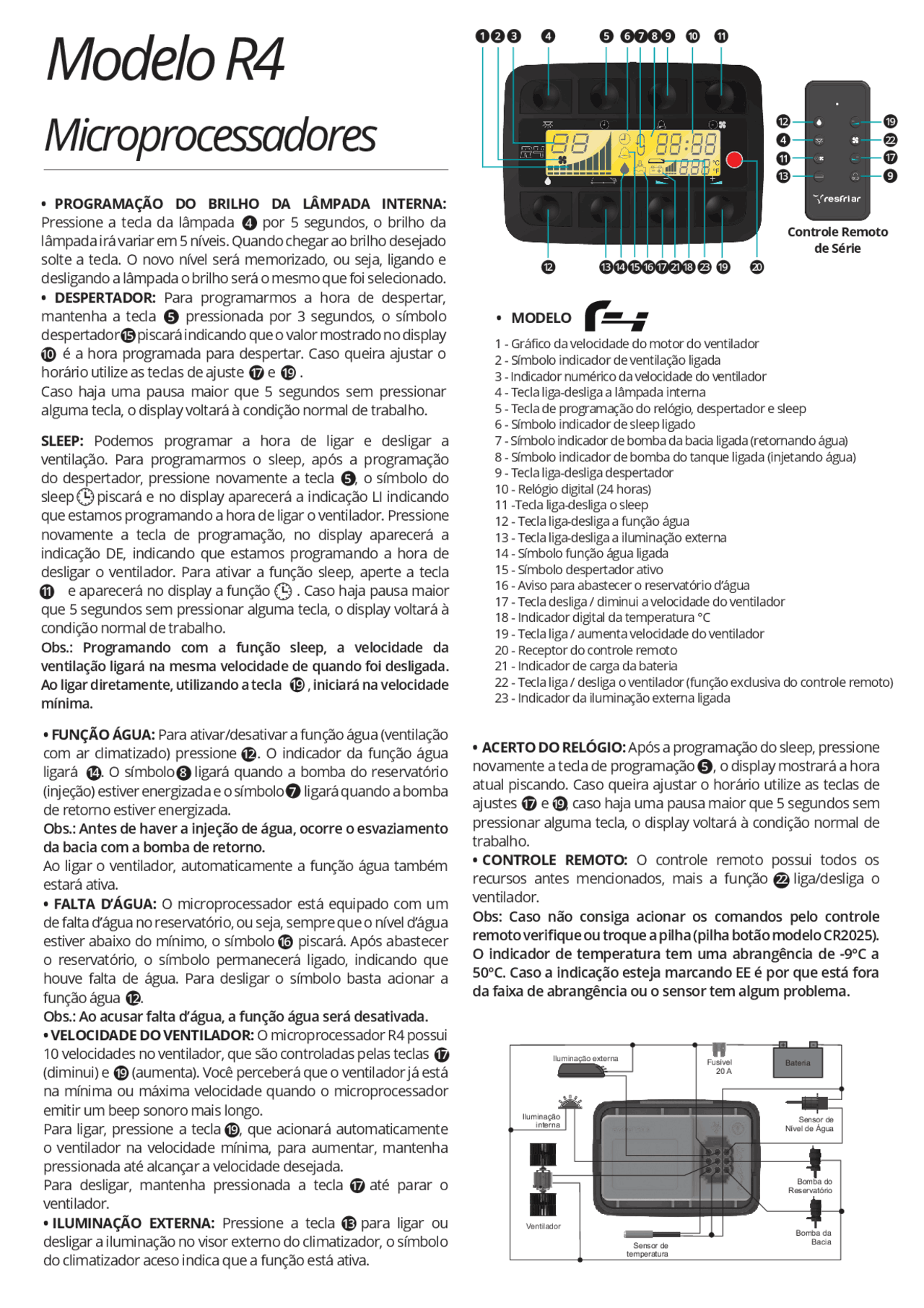

Microprocessadores
• MODELO
1 - Gráfico da velocidade do motor do ventilador
2 - Símbolo indicador de ventilação ligada
3 - Indicador numérico da velocidade do ventilador
4 - Tecla liga-desliga a lâmpada interna
5 - Tecla de programação do relógio, despertador e sleep
6 - Símbolo indicador de sleep ligado
7 - Símbolo indicador de bomba da bacia ligada (retornando água)
8 - Símbolo indicador de bomba do tanque ligada (injetando água)
9 - Tecla liga-desliga despertador
10 - Relógio digital (24 horas)
11 -Tecla liga-desliga o sleep
12 - Tecla liga-desliga a função água
13 - Tecla liga-desliga a iluminação externa
14 - Símbolo função água ligada
15 - Símbolo despertador ativo
16 - Aviso para abastecer o reservatório d’água
17 - Tecla desliga / diminui a velocidade do ventilador
18 - Indicador digital da temperatura °C
19 - Tecla liga / aumenta velocidade do ventilador
20 - Receptor do controle remoto
21 - Indicador de carga da bateria
22 - Tecla liga / desliga o ventilador (função exclusiva do controle remoto)
23 - Indicador da iluminação externa ligada
Controle Remoto
de Série
12
12
13
13
17
17
14 16 19
19
21 18 20
22
15 23
• PROgRaMaçãO DO bRiLhO Da LâMPaDa intERna:
Pressione a tecla da lâmpada 4 por 5 segundos, o brilho da
lâmpada irá variar em 5 níveis. Quando chegar ao brilho desejado
solte a tecla. O novo nível será memorizado, ou seja, ligando e
desligando a lâmpada o brilho será o mesmo que foi selecionado.
• DESPERtaDOR: Para programarmos a hora de despertar,
mantenha a tecla 5 pressionada por 3 segundos, o símbolo
despertador 15 piscará indicando que o valor mostrado no display
10 é a hora programada para despertar. Caso queira ajustar o
horário utilize as teclas de ajuste 17 e 19 .
Caso haja uma pausa maior que 5 segundos sem pressionar
alguma tecla, o display voltará à condição normal de trabalho.
Modelo R4
SLEEP: Podemos programar a hora de ligar e desligar a
ventilação. Para programarmos o sleep, após a programação
do despertador, pressione novamente a tecla 5 , o símbolo do
sleep piscará e no display aparecerá a indicação LI indicando
que estamos programando a hora de ligar o ventilador. Pressione
novamente a tecla de programação, no display aparecerá a
indicação DE, indicando que estamos programando a hora de
desligar o ventilador. Para ativar a função sleep, aperte a tecla
11 e aparecerá no display a função . Caso haja pausa maior
que 5 segundos sem pressionar alguma tecla, o display voltará à
condição normal de trabalho.
Obs.: Programando com a função sleep, a velocidade da
ventilação ligará na mesma velocidade de quando foi desligada.
Ao ligar diretamente, utilizando a tecla 19 , iniciará na velocidade
mínima.
• FunçãO Água: Para ativar/desativar a função água (ventilação
com ar climatizado) pressione 12 . O indicador da função água
ligará 14 . O símbolo 8 ligará quando a bomba do reservatório
(injeção) estiver energizada e o símbolo 7 ligará quando a bomba
de retorno estiver energizada.
Obs.: Antes de haver a injeção de água, ocorre o esvaziamento
da bacia com a bomba de retorno.
Ao ligar o ventilador, automaticamente a função água também
estará ativa.
• FaLta D’Água: O microprocessador está equipado com um
de falta d’água no reservatório, ou seja, sempre que o nível d’água
estiver abaixo do mínimo, o símbolo 16 piscará. Após abastecer
o reservatório, o símbolo permanecerá ligado, indicando que
houve falta de água. Para desligar o símbolo basta acionar a
função água 12 .
Obs.: Ao acusar falta dʼágua, a função água será desativada.
• VELOCiDaDE DO VEntiLaDOR: O microprocessador R4 possui
10 velocidades no ventilador, que são controladas pelas teclas 17
(diminui) e 19 (aumenta). Você perceberá que o ventilador já está
na mínima ou máxima velocidade quando o microprocessador
emitir um beep sonoro mais longo.
Para ligar, pressione a tecla 19 , que acionará automaticamente
o ventilador na velocidade mínima, para aumentar, mantenha
pressionada até alcançar a velocidade desejada.
Para desligar, mantenha pressionada a tecla 17 até parar o
ventilador.
• iLuMinaçãO ExtERna: Pressione a tecla 13 para ligar ou
desligar a iluminação no visor externo do climatizador, o símbolo
do climatizador aceso indica que a função está ativa.
• aCERtO DO RELógiO: Após a programação do sleep, pressione
novamente a tecla de programação 5 , o display mostrará a hora
atual piscando. Caso queira ajustar o horário utilize as teclas de
ajustes 17 e 19 , caso haja uma pausa maior que 5 segundos sem
pressionar alguma tecla, o display voltará à condição normal de
trabalho.
• COntROLE REMOtO: O controle remoto possui todos os
recursos antes mencionados, mais a função 22 liga/desliga o
ventilador.
Obs: Caso não consiga acionar os comandos pelo controle
remoto verifique ou troque a pilha (pilha botão modelo CR2025).
O indicador de temperatura tem uma abrangência de -9°C a
50°C. Caso a indicação esteja marcando EE é por que está fora
da faixa de abrangência ou o sensor tem algum problema.
Esquema de ligação do microprocessador R4 universal.
Iluminação externa
Ventilador
Sensor de
temperatura
Iluminação
interna
Bomba do
Reservatório
Sensor de
Nível de Água
Fusível
20 A
Bomba da
Bacia
Bateria
+-
